Jun 262017


IMG_5539

ブンブンさんのウッドデッキ解体時にいただいた長さおよそ3,500mmの4×8材(幅は実測で188mm)を加工して梁を製作します。パーゴラカーポートの間口に合わせて長さを3,200mmに切断しました。上の画像はリンク先のFlickrで動画になっています。左手に定規として使っているのは屋根勾配も計測できる便利なスピードスクエア。

IMG_5530

ガレージ内で馬の上に大引きとして屋外で使われていたこの木材を載せてみるとかなり捻れていることがわかりました。小屋組も在来工法で建てる場合は、梁の上に束が載ってその上に母屋と垂木、屋根材となり、上からの荷重を受けるので、梁はできるだけ太くて重い材が適しているそうです。しかし、私が製作しているパーゴラカーポートは(そもそも屋根がないということはさておき)トラスを組む予定なので、梁の部分には真上からの荷重がほとんどかからない。どちらかといえば、左右に開こうとする力が屋根勾配の角度で加わる。

IMG_5554

4×8のままだと一人で柱の上に載せることは不可能なので、この長い材を丸ノコで縦挽きして4×4材を2本にします。丸ノコを使った縦挽きは練習した通りですが、材が長いので、途中で何回も休憩しながら丸ノコのモーターをクールダウンさせる必要がありました。DIY用のこの丸ノコには定格時間30分の表示があります。

このSHINKO製電気丸ノコSCS-165Kの仕様を以下に転記しておきます。

電動機:直巻整流子電動機
電圧:単相100V
周波数:50/60Hz
消費電力:680W
電流:7.1A
無負荷回転:4,100 r/min
ノコ刃の寸法:外形165 x 内径20mm
最大切り込み深さ:55mm
傾斜切断:0〜45º
寸法:250 x 230 x 210mm
重量:3.3kg

IMG_5559

定格時間30分とは何を意味するのか、調べてみると「連続する1時間のうち力率(負荷率)85%の作業を30分使用しても問題がない」という意味だそうです。この丸ノコの最大切り込み深さはおよそ55mm。最大切り込み深さで硬い木材に対して使用するということは負荷率が100%?になり、5分も連続使用するとモーターが熱くなって回転数が下がり、今にも壊れそうになります。

IMG_2601

長い角材を裏返して、残り35mmを今度はMakitaの125mm丸ノコ(多分、業務用)で縦挽きしたらわずか3分ほどで切断できました。段差はHITACHIの電気鉋で削り落としました。2本になったこの角材は、東側と中央部分の梁として使用する予定です。

Makita製125mmマルノコ5230の主要機能を以下に転記しておきます。

電動機:直巻整流子電動機
電圧:単相交流100V
電流:7.5A
周波数:50-60Hz
消費電力:710W
回転数:5,600 min(回転/分)
ノコ刃寸法:外形125 x 内径20mm
最大切り込み深さ:46mm(90º)、30mm(右45º)
傾斜切断:右45º〜0º
本機寸法:長さ257 x 幅219 x 高さ211mm
質量:2.2kg

DIY用の丸ノコと職人さんが使うプロ用の丸ノコは価格以外に何が違うのか?大きく異なるのは電動機(モーター)の基本性能ではないかと思います。DIY用のSHINKO製丸ノコの回転数が4,100RPMであるのに対し、Makita製のものは5,600RPM。車で言えば、エンジンに相当しますが、高回転のMakita製丸ノコはSHINKO製のものと比べて駆動音が甲高く、それが切れ味に大きく影響しているのではないかと思います。

Pergola Carport — Part 20へと続く。
Pergola Carport — Part 18に戻る。

Jun 122017


IMG_2423

幅150mm、高さ105mmの角材を丸ノコを使って安全に縦挽きできるものなのかどうかを調べるため、実際に上下両側から切断してみました。

IMG_2426

この丸ノコで切断できる角材の厚みはおよそ55mmなので、裏返して上下両側から二回に分けて切断することになります。上の画像をよくみると、この時点で、丸ノコの刃一枚分ほどずれています。切断面に段差ができないようにするにはこの角度から見て確認すべきことがわかりました。

IMG_2429

切断面に絶望的な大きな段差ができました。

IMG_2436

義父から頂いたと言うか、義父の元職場から勝手に持ち帰った日立工機製の電気カンナを使ってみることにしました。私が以前から所有するRYOBI製の電気カンナとは違い、どことなくプロフェッショナル感が漂っています。

IMG_2433

最大切削深さ1mm、最大切削幅82mmはRYOBI製電気カンナと同じですが、切れ味が全然違いました。

IMG_2431

あの絶望的な大きな段差が綺麗になくなり、屋外で使う木材であれば手鉋をかける必要もないと思うほどの仕上がりです。

製作中の「パーゴラカーポート」に使用する予定の梁の長さは3,060mmであるのに対し、入手済みの90mm角の杉材の長さは3,000mm。横から軽自動車二台を駐車させるには梁の長さはこれ以上短くできません。そこで手元にある、長さおよそ3,500mmの4×8材を縦挽きして90mm角の角材二本を製材しようと考えています。

厚みのある木材を丸ノコで縦挽きできることが判明したので、計画通りに長さ3,500mmの4×8材を加工することにします。

Jun 092017


IMG_2361

丸ノコを使って90mm角の廃材を横方向に切断する練習を行いました。使用した丸ノコは深さ60mmぐらいまでしか切断できないので、上下両方向から切断しなければなりません。ベニア板を定規にして真っ直ぐに切断しようとしましたが、

IMG_2362

細心の注意を払ったつもりでしたが、切断位置が少しずれていたのか若干の段差ができてしまいました。定規は釘で固定しましたが、上下を変える時に一旦、釘を取り外して再度、固定したので定規の位置がずれたためと思われます。

IMG_2363

それでも段差は鉋で削れば取り除くことができました。沓石の上に置いたら自立しました。業務用卓上丸ノコなら深さ80mmぐらいまで切断可能なので、次回は卓上丸ノコを使って横挽きしてみよう。

IMG_2368

昨日、練習したほぞ継ぎの柱と桁は腰高羽子板ボルトで接合部を補強する予定です。腰高羽子板ボルトを使用するのは初めてのことで、使い方がよくわからないので、試しに全長280mmの羽子板ボルトとコーチボルトをホームセンターで買って来ました。羽子板に溶接されたボルトのサイズはM12。桁に12mm+の穴を貫通させて上からナットで締めて固定させるようです。片方だけ腰高羽子板ボルトで補強すると、桁が傾く可能性があるので、左右両側から取り付けるものだと思います。

手元に12mmのドリルビットがなかったので、用意しなければなりません。12×65のコーチボルトは柱を沓石に固定する際に使います。尚、コーチボルト用の下穴は直径が10mmで良いそうです。

Cutting 90mm Squared Lumber — Part 2へと続く。

Mar 182017


Cup Brass Wire Brush

車の下廻りと足廻りの錆を取り除く用途で、Astro Product製カップ型真鍮ワイヤーブラシを入手しました。シャフト部分が円形になっている電動ドリル、ドリルドライバー用ですが、変換アダプターを介してインパクトドライバーに取り付けました。

DSCF2863

Mazda RX-8をタイヤ交換したついでにブレーキローター周辺の錆落としにワイヤーブラシを使用しました。手作業では落とせなかった錆まで効率よく錆落としが可能です。ワイヤー片が目に入ると失明の恐れもあるので、作業時は安全メガネを着用すべきです。

商品仕様
全長 62mm
重量 68g
外径(先端測定) 約50mm
ブラシ長 約15mm
線径 0.3mm
シャンク径 6mm
シャンク長 30mm
許容回転数 4500rpm
材質 真鍮
総走行距離:47,081km
Oct 142016


IMG_0625

エンジン始動不良が解決したHusqvarna 141ですが、アイドリング時に勝手にエンジンが停止する問題が未解決でした。これまではエンジンが停止したら、その度にスターターを引いて再始動していました。

わかりづらい取扱説明書を熟読すると、キャブレターには3つの調節可能部があり、アイドリング時のエンジン回転数はTスクリューを調整すれば良いらしい。 アイドリング時に勝手にエンジンが停止するのは、アイドリング時のエンジン回転数が低いのが原因だろうと考え、説明書に従って、回転数を調整しました。

先ずはエンジンを始動させ、アイドリング状態を維持しながら、#1のプラスドライバーで、ソーチェーンが走行し始めるまでTスクリューを時計回りに回転させる。その後、今度はソーチェーンが停止するまでTスクリューを反時計回りに回転させる。これでアイドリング時のエンジン回転数が3,000RPMになるそうです。

Tスクリューを調整すると、以前よりもアイドリング時のエンジン回転数が上がり、勝手にエンジンが停止しなくなりました。

備忘録としてHusqvarna 141の主要諸元を取扱説明書から下に転記しておきます。

エンジン部
排気量 40cc
ボア 40mm
ストローク 32mm
アイドリング回転数 3,000RPM
許容最高回転数 13,000RPM
出力 1.59kW
イグニション装置
メーカー名 フェロン社製
形式 CDI
スパークプラグ形式 チャンピオン RCJ7Y
プラグエアギャップ 0.5mm
燃料系統
キャブレターメーカー名 ウェルブロ社製
キャブレター形式 WT239
燃料(混合ガソリン)タンク容量 0.41ℓ
チェンオイルタンク容量 0.2ℓ
チェンオイル給油方式 自動ポンプ
ポンプ給油、8,000RPM時 6〜8 cc/分
鋸部
標準ガイドバー長さ 33〜38cm
ソーチェンピッチ/ゲージ .325/.058 3/8/.050
本体乾燥重量 4.5kg
(注)イナーシャ式チェンブレーキ付

作業の難易度:5段階で1

Oct 132016


NGK BPM7A

お隣から伐採した桃の木を薪用としていただいたので、久しぶりにHusqvarna 141を小屋から出してエンジンをかけようとしたらかからない。チョークを引いて、スターターを繰り返し引いてもエンジンが始動しない。繰り返し同じことをやってもかからないエンジンはかからない。 体力を無駄に消耗するだけなので、エンジン式チェーンソーは諦めて、TOSHIBAの電気チェーンソーで木を切断。

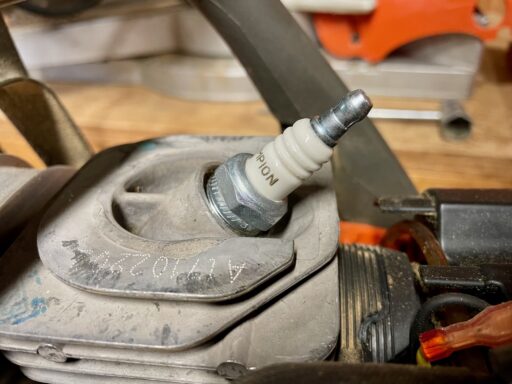

エンジンがかからないチェーンソーを修理することにしました。シリンダーカバーを外してスパークプラグを取り出してみると、濡れています。エンジン始動不良の時のMazda RX-8の点火プラグと同じ状況です。ガソリンとオイルが混じった黒っぽい液体が付着していました。汚れを拭き取り、ライターで炙って乾かしました。これで修理完了かと甘く考えていましたが、エンジンは始動しない。

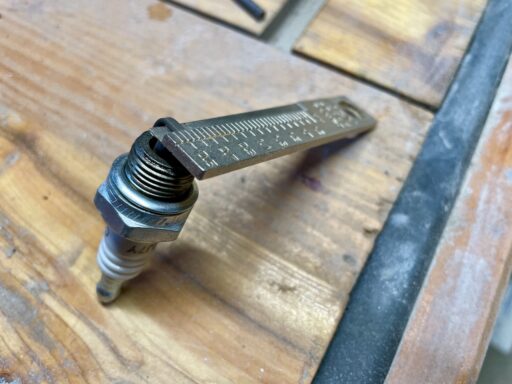

極めてわかりづらい取扱説明書を読むと、スパークプラグの「正しいエアギャップは0.5mm」とあります。「もし、スパークプラグが汚れている場合は、清掃し電極ギャップを点検し必要な場合には調整してください」とも書いてあります。ギャップは目測で2mmほどありましたが、どうやって調整するのだろう。ラジオペンチでギャップの調整を試みるも硬くて調整不可。点火プラグは安価な部品なので、新調することにしました。

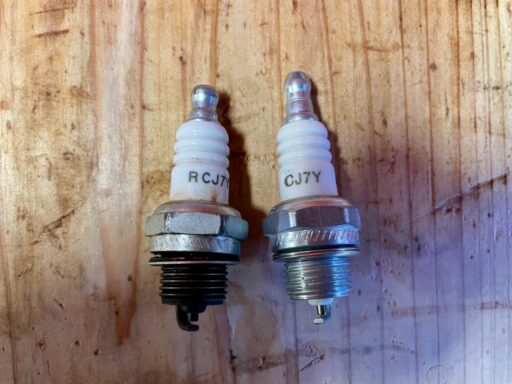

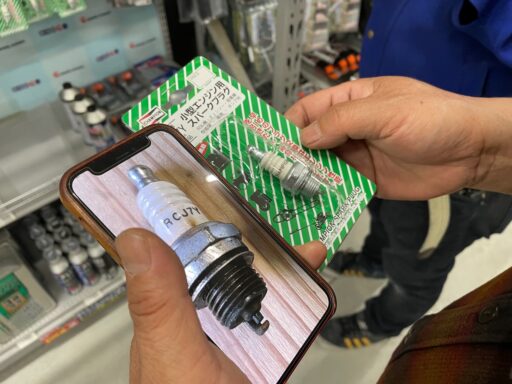

一度も交換していなかったスパークプラグはChampion RCJ7Y。ネットで調べてみると、互換性があるNGKではBPMR7Aであることがわかりました。早速、近くのホームセンターに買いに行くと、Champion CJ7Yとその互換プラグであるNGK BPM7Aしか置いていない。店員さんに尋ねると、Champion RCJ7YはChampion CJ7Yの上位モデルだそうで、RがないCJ7Yでも使用できるとのことでした。となればそのNGK版のBPM7Aも使えるはずなので、NGKのプラグを買うことにしました。税込み¥410でした。

新品のスパークプラグを取り付けて、スターターを力一杯引きました。しかし、エンジンはかかりそうな気配すらない。エンジンが始動しない原因は濡れたプラグではなかったのか?他の原因を探りながら、スターターカバーを取り外して付着した木粉を取り除いたり、フィルター周辺の埃や汚れをクリーニングしてみましたが効果はありません。挙げ句の果てにマフラーまで取り外してみましたが、エンジン始動とは関係がない部品なので、何の意味もありません。

再度、取扱説明書を読んでみると、最後のページに「ハスクバーナチェンソー トラブルシューティング」があることに気づきました。「エンジンが始動しない」の4番に「スパークプラグが濡れている場合」がありました。

  1. シリンダーカバーを外し、スパークプラグを取り出し、よく乾燥させる。
  2. プラグを外したまま、エンジン内部の燃料がなくなるまで、スターターを引く。
  3. スパークプラグを取り付け、チョークを手前に引き再度、元の位置に押し戻す。(自動的にスロットルは、始動の位置にセットされる)
  4. スターターロープを数回引き、エンジンを始動させる。

上の手順bはやっていなかったので、プラグを外したまま、スターターを引きました。プラグが外れた状態ならスターターは軽いので、これなら力をかけることなく何度でも引っ張れます。この手順bは「プロでも難しいロータリーエンジンの一発回復法」の手順5とそっくりというか同じです。「プラグは外したまま、アクセルを目一杯踏み込んだまま(重要)、エンジンスイッチを回し、10秒間セル(スターター)を回し、その後10秒間休む。」この手順でエンジン内に残っている未燃焼ガソリンを蒸発させているのではないかと思います。

IMG_0623

上のトラブルシューティングの手順を実行すると、エンジンが一発でかかりました。Husqvarna 141のエンジン許容最高回転数は13,000RPM、RX-8の13Bロータリーエンジンは9,000RPMからレッドゾーン。共に高回転で心地よい甲高いエンジン音という共通点もあり、被ったプラグの回復方法もそっくりです。

回復したチェンソーを使って、試し切りしたいところですが、桃の木は電気チェンソーで切ってしまったし…

作業の難易度:5段階で2

Apr 252016


IKEA STIG

久しぶりにIKEA鶴浜に行ったので、ハッキングできそうなバースツールを買ってきました。

IKEA Hacking — STIG

自作のワークベンチは立って作業しやすい高さになるように設計してあり、座って作業するには座面高が高いスツールが必要です。しかし、¥1,999で買ってきたIKEAのSTIGは座面高が74cmで高すぎるので脚を14cm、切断することにしました。

IKEA Hacking — STIG

STIGはサイズが2種類あり、¥1,799の脚が短い方は座面高が63cmなので、短い方を買った方が良かったことになります。しかしながら、実際に組み立ててみないと適切な高さがわからないので、まずは組み立ててみました。

IKEA Hacking — STIG

IKEA組み立て家具の説明書は誰もが理解できるよう、文字を使わずにイラストのみになっています。

IKEA Hacking — STIG

誰もが理解できるはずのそのイラストを理解しなかった私は仮組みの段階でボルトを締めすぎてしまいました。

IKEA Hacking — STIG

仮組みの段階では本来は工具を使わずに手で締めるべきでした。

IKEA Hacking — STIG

この部分は空回りさせないよう、10mmのスパナも必要。

IKEA Hacking — STIG

座面高42cmぐらいの普通の椅子座面の上に2×4材を積み重ねて最適な座面高を調べました。

HITACHI G 10B2

結果、脚は14cm、切断して60cmの座面高になるように、4本の脚をディスクグラインダー(HITACHI G10B2)で切断しました。

IKEA Hacking — STIG

鉄工用切断砥石から#80のペーパーサンダーに取り替えて、バリを削り取りました。

IKEA Hacking — STIG

パイプの底に取り付けるキャップは再利用。

IKEA Hacking — STIG

これで最適な座面高になりました。

作業の難易度:5段階で2

Apr 052015


R0015014

タイヤメーカーのGood Yearからライセンス供与を得てBON-AIREが製造するエアインフレーターを通販で入手しました。この製品は日本ではCOSTCOが独占的に販売しているようです。倉庫店で実物を手に取り、質感は確認済みです。その時は買うかどうか迷っていました。オイルレスタイプの小型コンプレッサーを購入して空気入れ専用として使おうかとも考えていました。

R0015015

空気圧を表示するゲージ目盛りは10kPa単位。夜光塗料が塗られているので暗いところでも目盛りを読み取ることができます。車載するにはうってつけ。

DSCF2683

タイヤ交換時は空気圧を調整するためにいつも近くのガソリンスタンドに行っていましたが、このインフレーターがあれば、どこでも空気の補充ができます。

DSCF2676

冬用タイヤから夏用タイヤに交換したSubaru R1のタイヤに空気を補充してみました。規定の空気圧になるまで、少し時間はかかりますが、(と言っても1分以内)モーターが熱くなることもなく問題なく、空気を補充することができました。電源コードとエアホースは5.4mあるので、1カ所の電源から4輪すべてのタイヤに届きます。

付属のスポーツニードルなどを使えば、車のタイヤ以外に自転車のタイヤ、スポーツ用具、エアベッドなどに空気を充填することができます。

Feb 102015


HITACHI C 8FB Sliding Compound Miter Saw

10年以上も前から日立卓上「スライド」丸のこC8FBを使っているにも関わらず、上の画像のようにスライド式で傾斜させることが可能であるのを知らずに使っていました。

HITACHI C 8FB Sliding Compound Miter Saw

クランプレバーが緩んでいたので、これは危険と思い、締め直そうとした時にヘッド部が傾き、初めてこの卓上丸鋸が「スライド式」であることに気づきました。 傾斜角度は0º〜45ºまで調節可能。これまでは傾斜切断はできないと思っていたので、斜めに切断する必要があった時は、例えば、2×4材であれば、2″の面を下にして木材を立てて、ターンテーブルを左右に回して角度切断していました。

HITACHI C 8FB Sliding Compound Miter Saw

日立工機のサイトを参照すると、C8FBの開発は1988年だそうです。10年以上前に義父から譲り受けたこの卓上スライド丸のこの製造年月は1989年9月になっています。

Feb 022015


BOSCH Impact Drill PSB 700 RE

一生もののハンドツールと比べると、電動工具に対してはそれほどこだわりがない私は価格重視で電動工具を選ぶことが多々あります。しかしながら、このスイス製のBOSCH振動ドリルPSB 700 REは、それほど安くはなかったような記憶があります。木材なら20mm以上の大きな穴を空けることを主な用途として入手したのを覚えています。また、コンクリートや煉瓦に穴を空けたいときは、このような振動ドリルが必要になるだろうと入手当時は考えていました。

振動ドリル本体の質量が1.7kgと重く、片手では操作できないので、ビスの下穴など小さな穴を木材に空ける際は、軽量でどこでも使用できるコードレスのインパクトドライバーを使用することが圧倒的に多くなります。

以下、この振動ドリルの仕様を表にしておきます。

BOSCH Impact Drill PSB 700 RE Specifications

[table th=”0″ nl=”^^” width=500 colwidth=”130″]
“製品種別”,”キーレス振動ドリル”
“電源”,”AC100V (50-60Hz)”
“消費電力”,”700W”
“穴あけ能力”,”コンクリート:16mmφ^^鉄工:12mmφ^^木工:30mmφ”
“回転数”,”0~3,000回転/分”
“打撃数”,”0~48,000回/分”
“チャック把握範囲”,”1.5~13mmφ”
“質量”,”1.7kg”
[/table]

電子無段変速スイッチも搭載されているので、回転数を調整しながら電気ドリルとしても利用できます。

PSB 700 REはすでに廃盤となっているので、似たスペックのPSB 600 RE/Sにリンクを張っておきます。
