Kaya (Japanese Torreya) — Part 2

昨日、東寺ガラクタ市で入手した情報を元に碁盤の枘穴を調べてみました。碁盤に使われている材が榧であれば、八角形のこの枘穴が黄色っぽいと言われていました。確かに淡黄色であると言えなくはない。

すでに4分の1ぐらいはカットして、木工に使ってしまったこの碁盤の表面をディスクグラインダーで少し削って木目が目立つようにしました。

どこにも接合部がない無垢の一枚板であることは確実。板の表面に小さな割れがいくつもあります。

年輪が見える木口以外の面は木目が波打っている。削っても榧特有の香りがしないことがちょっと気になります。

調べると碁盤や将棋盤には「本榧」以外に「新榧」、桂、イチョウが使われることがわかりました。「新榧」って何の木かさらに調べると、希少な「本榧」の代用として使われるスプルースであることがわかりました。どのホームセンターでも手に入る、あのSPFのSpruceのことです。この「新榧」に対して本物の榧を「本榧」と言っているらしい。

芯材と辺材の色の差がはっきりしている桂ではないこと、そしてスプルースでもないことは経験上、明らかです。残るはイチョウであるかもしれないという可能性がありますが、この可能性を打ち消すのはちょっと厄介。判明すればPart 3で報告します。

Kaya (Japanese Torreya) — Part 1に戻る。

Single Dish Dining Table for Cats — Part 12

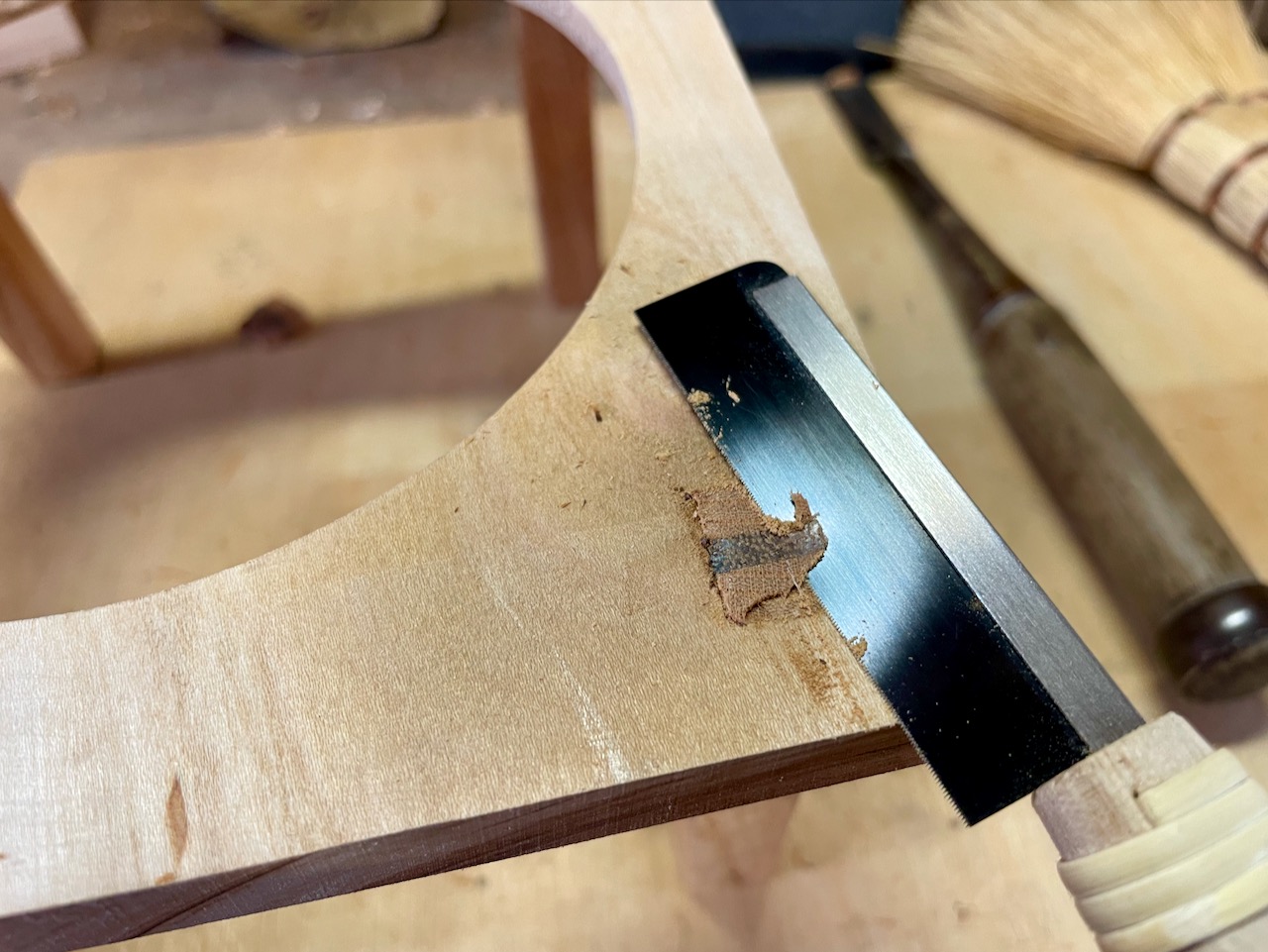

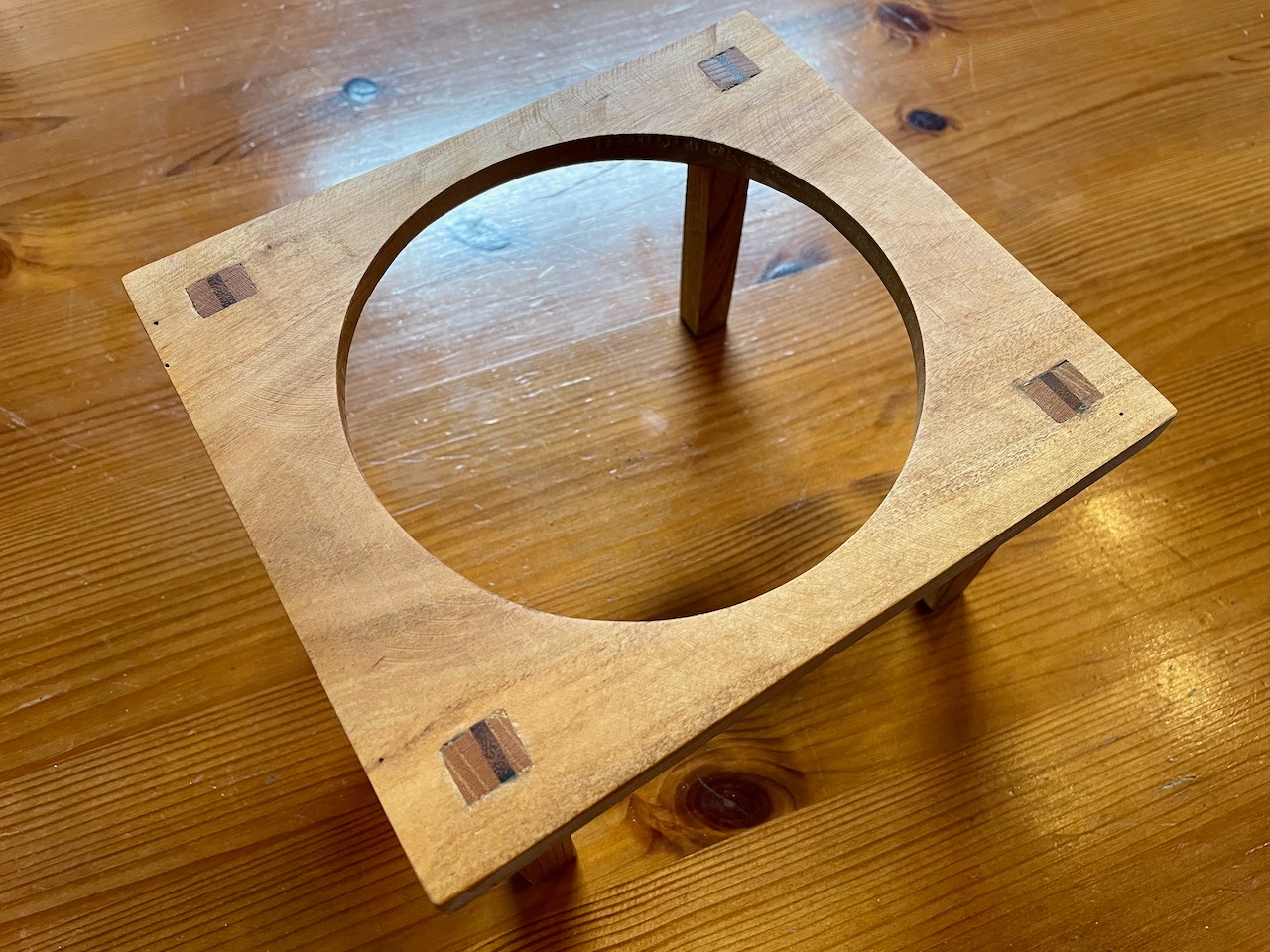

通し枘の余分は歯振ありの鋸で切断後、鑿で微調整しました。画像はヒシカ工業製のカミソリのように薄くて小さな胴付き鋸を試しているところ。この精密細工鋸は厚みが0.1ミリ。胴が少し邪魔になりますが、0.1ミリ単位で削る場合に使えなくはありません。

今回は枘の隙間がほとんどなく、ウッドパテを使用したのは一部のみ。全体に120#と240#のサンドペーパーをかけて表面を整えた後、亜麻仁油を塗布しました。

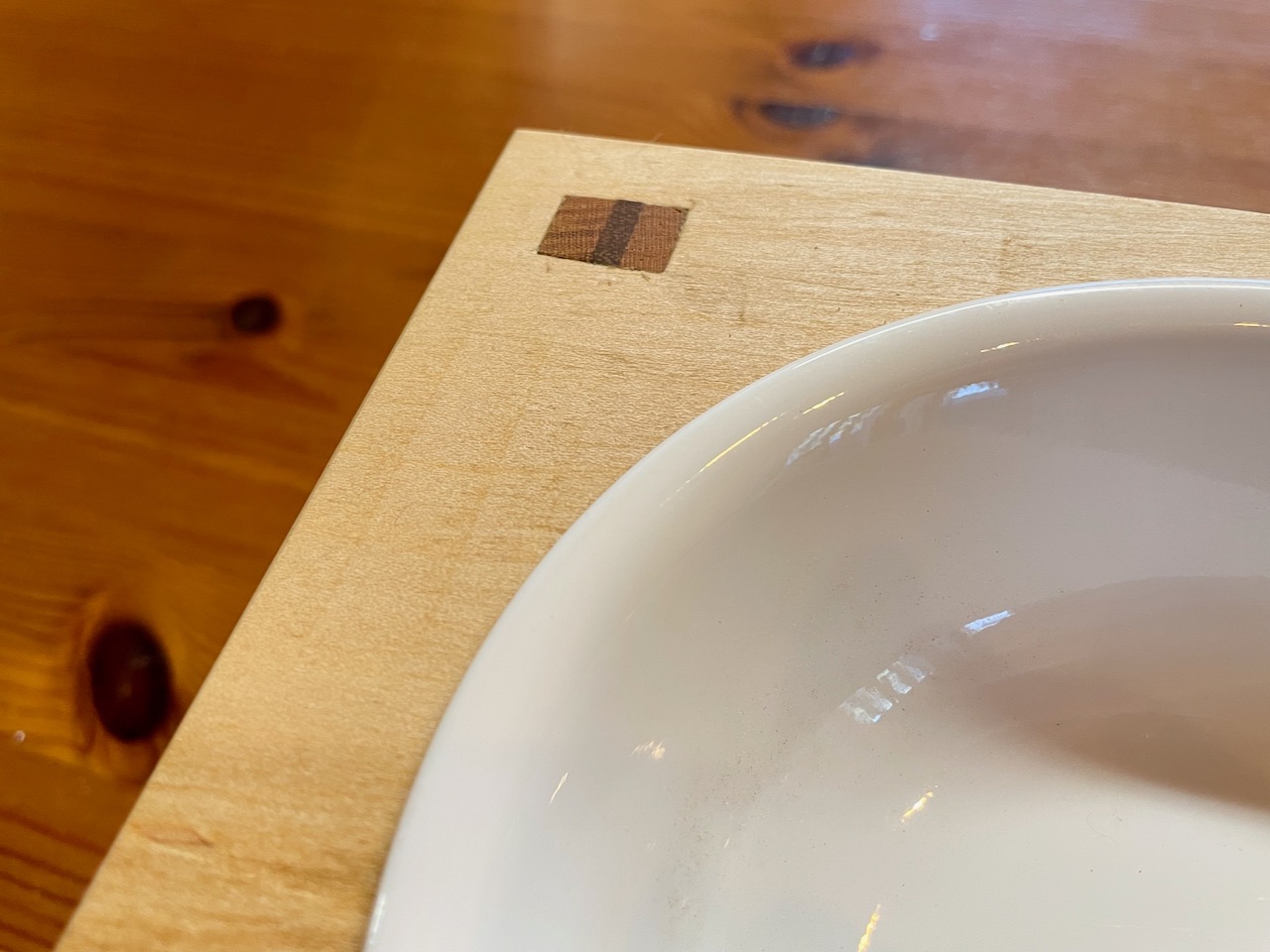

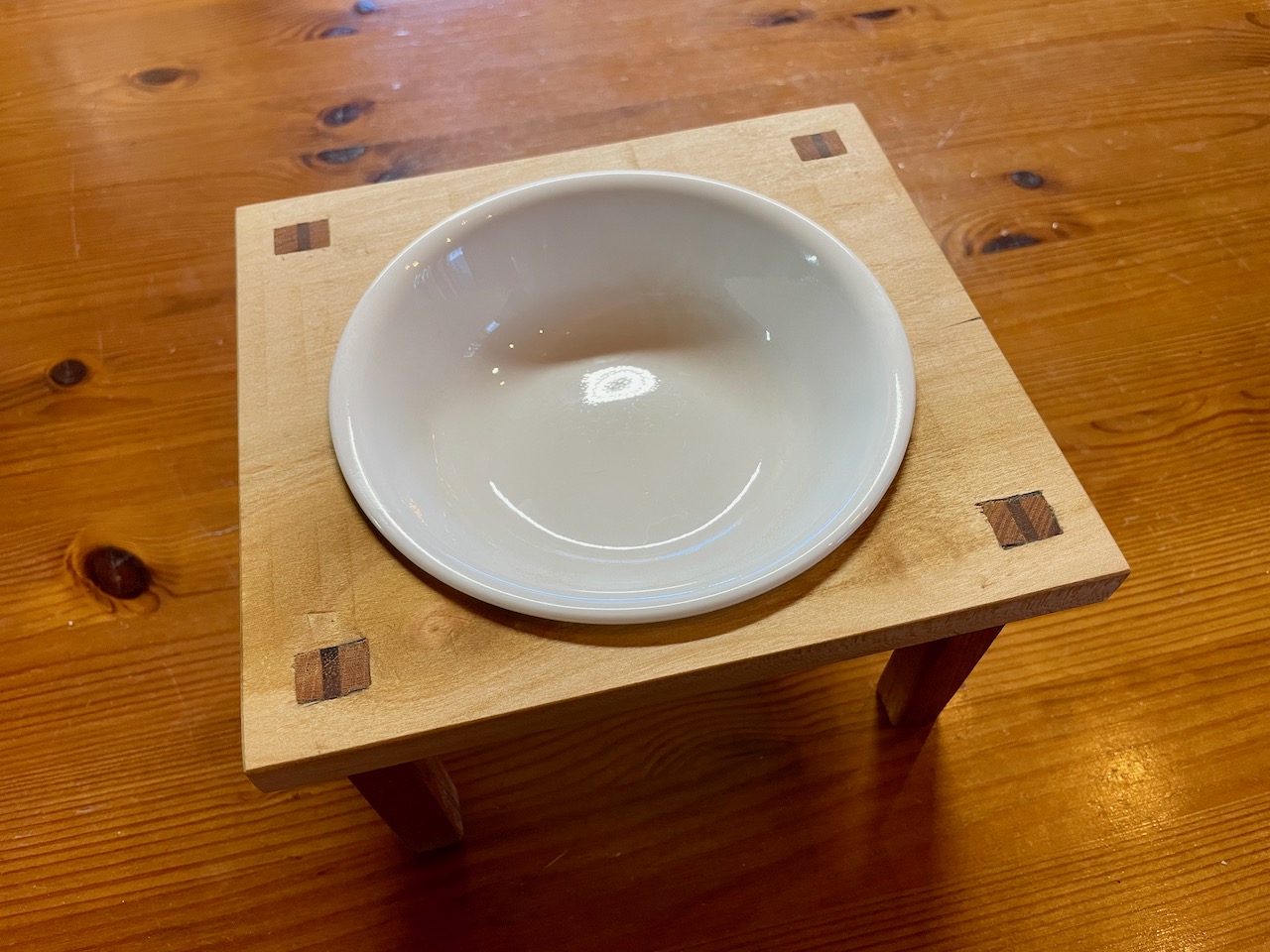

Corelle製のシンプルな小皿に穴のサイズを合わせました。

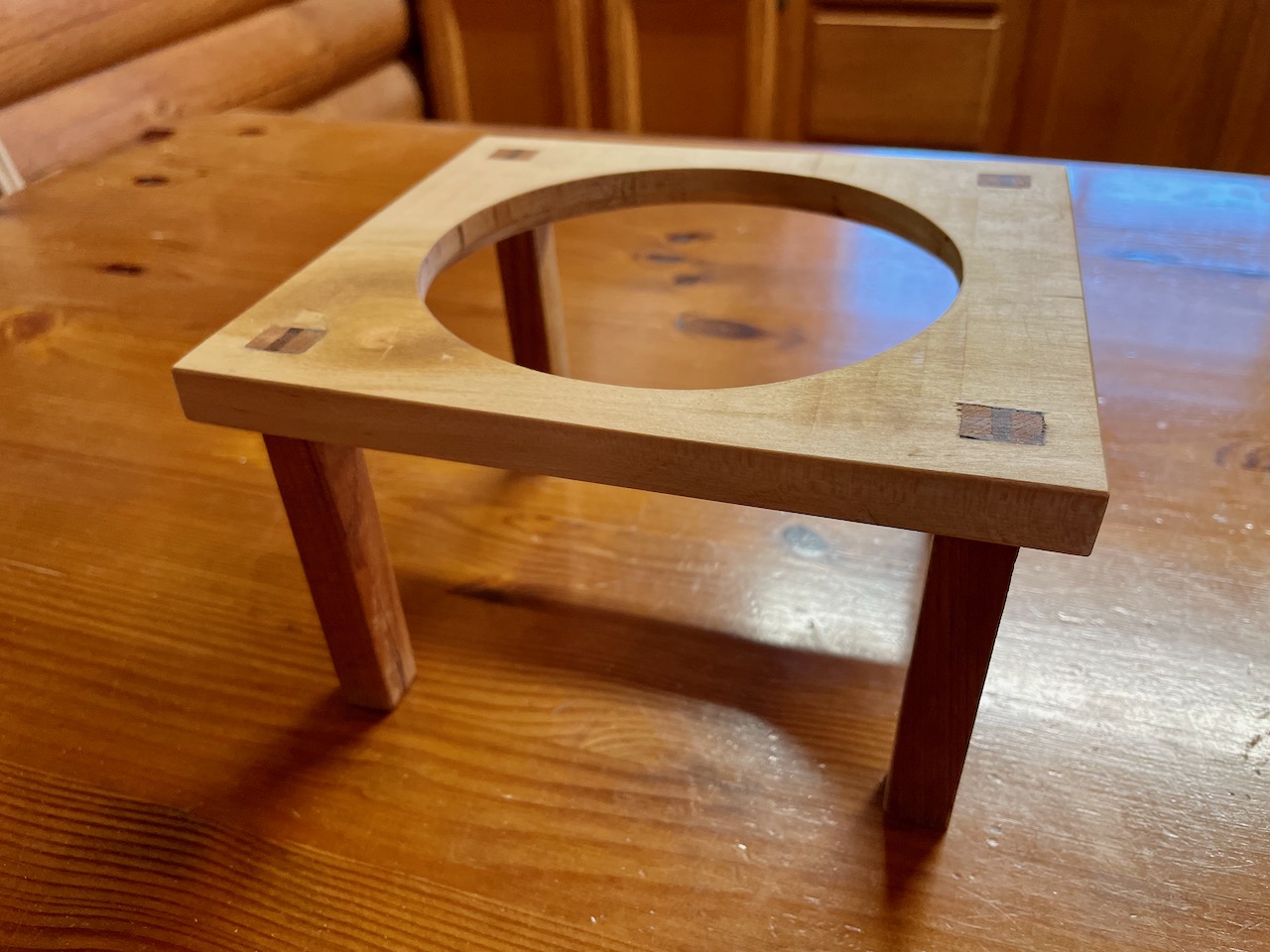

これまでで最も完成度が高い気がします。

4本の脚はほぼ垂直に立ち、丈夫そうなので、幕板や桟は不要でした。

トリマーで切り抜いた部分にお焦げが残りましたがお皿を載せると見えないので良しとしよう。

以下にこの猫用一枚皿食卓テーブルの仕様を記しておきます。数値はすべて概算値。

天板:180 x 160ミリ(傾斜なし)
天板厚み:14ミリ
天板を貫通する穴の口径:129ミリ
天板までの高さ:129ミリ(表側)裏側に縁取りあり
脚:15ミリ角
Corell製小皿:136ミリ径、深さ35ミリ
小皿を含む重量:310グラム
亜麻仁油オイルフィニッシュ
天板に使用した材:桜一枚板
脚部に使用した材:欅、ウリン(楔)

Single Dish Dining Table for Cats — Part 13へと続く。
Single Dish Dining Table for Cats — Part 11に戻る。

Single Dish Dining Table for Cats — Part 11

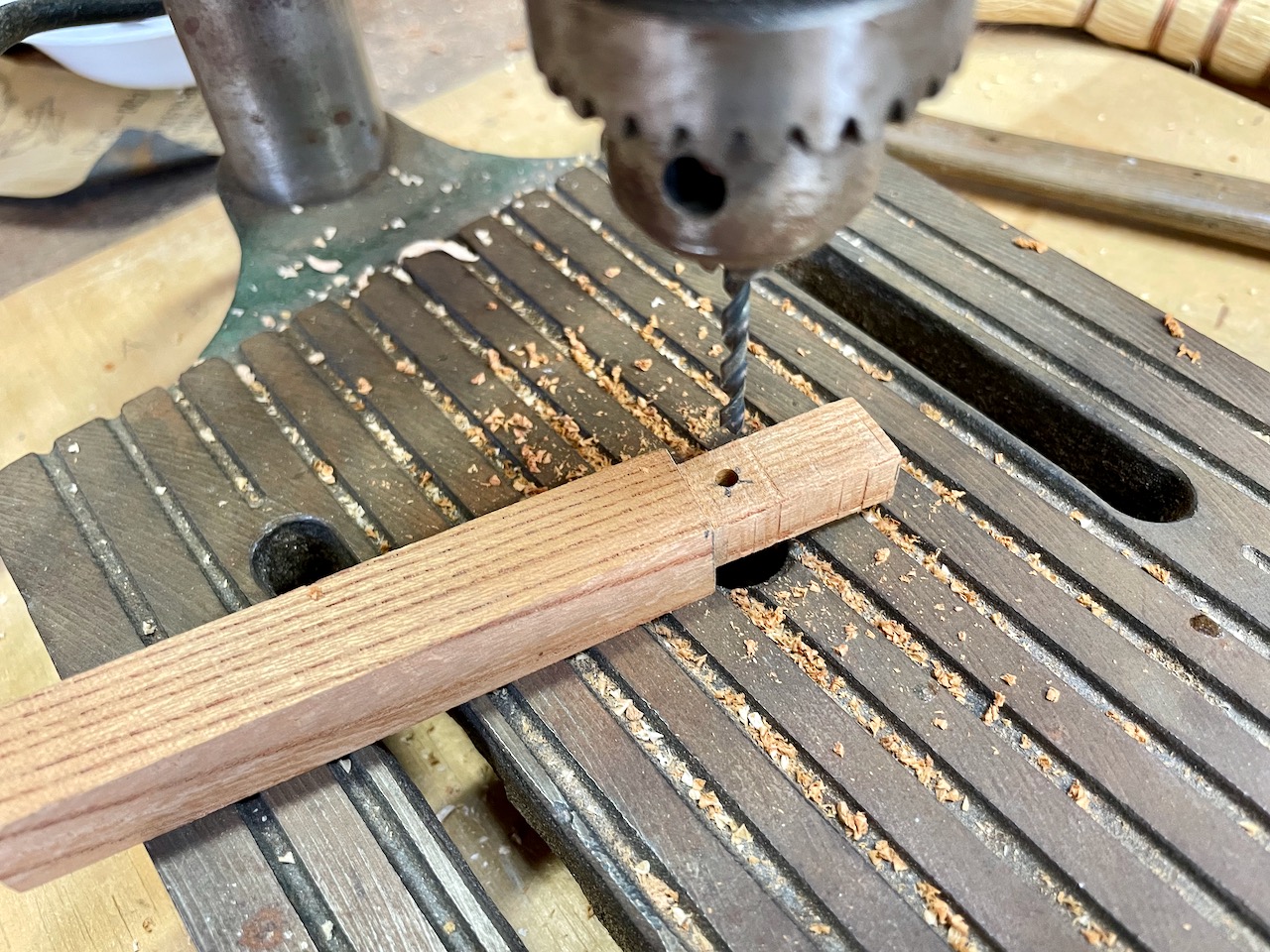

卓上ボール盤を使って、割れ防止用の小さな穴を枘に貫通させました。弘法市で買って来たこの卓上ボール盤、この種の細かな作業には向いている。

4本の脚に穴を貫通させてから楔を準備しようと、ウリンの端材を探している時に、枘が長すぎることに気付きました。4本の脚を同時に枘の長さを調整しようとして、卓上スライド丸鋸で5ミリほど枘を切断しようとした時にキックバックが発生しました。怪我はなかったので不幸中の幸ですが、脚一本に傷がつき、作り直すことになりました。

枘穴を彫る際にもこの前と同様に、卓上ボール盤を使用しました。

天板の厚みは異なりますが、この前、製作したものと同じ高さになるように調整しました。

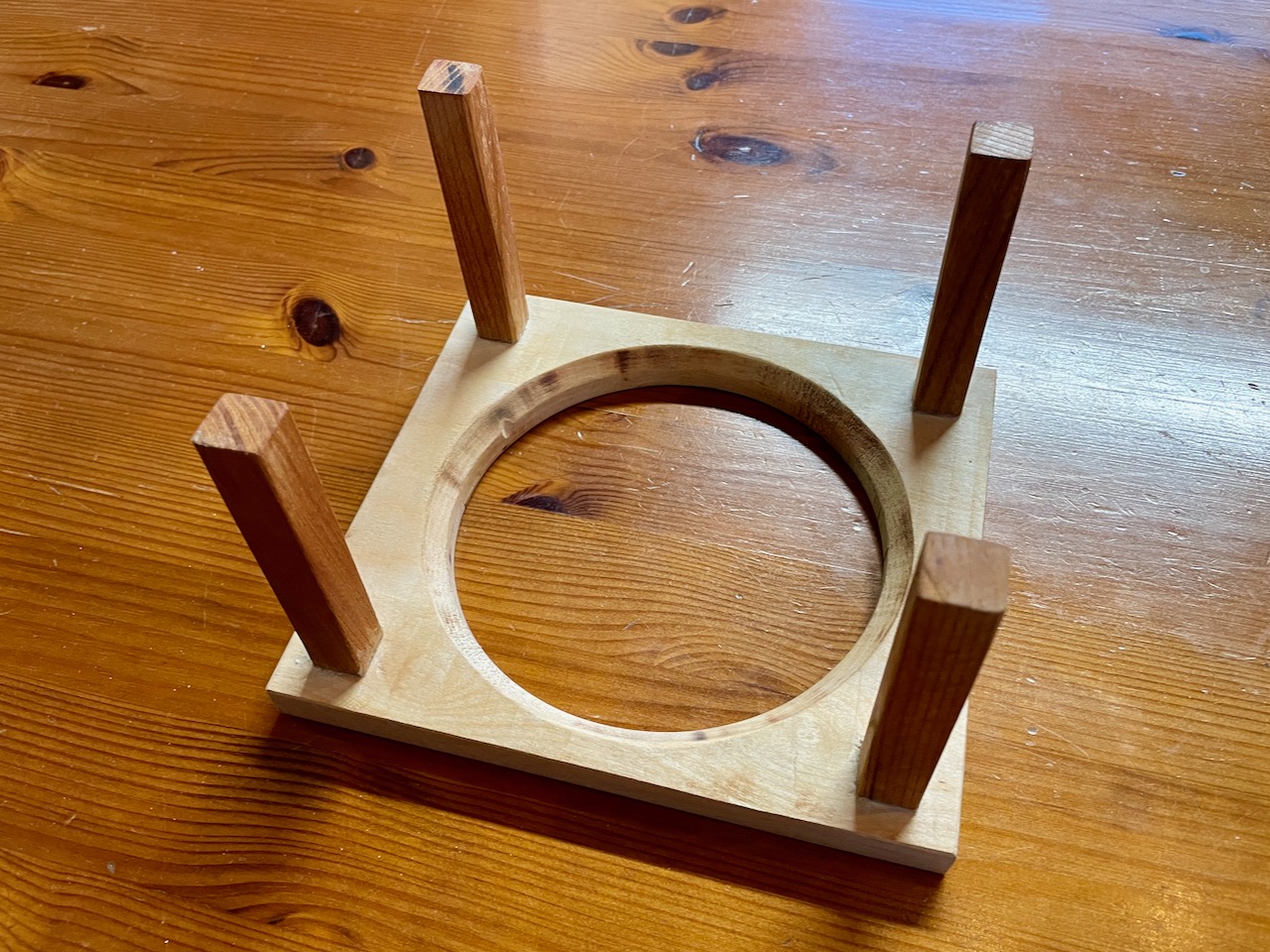

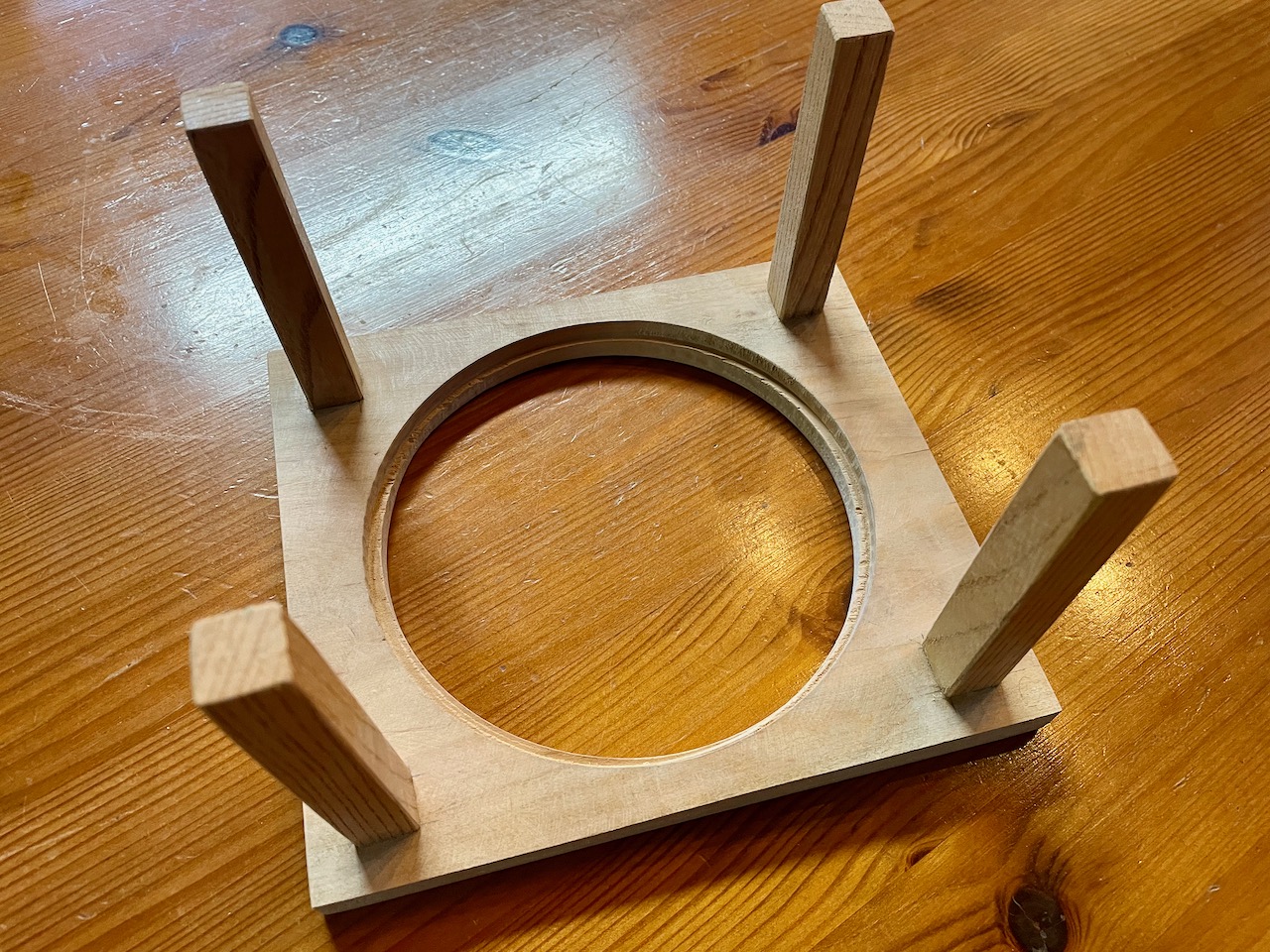

木工接着剤を塗布してから楔を打ち込みました。脚はほぼ垂直に立ったので幕板や桟は不要かもしれません。後は枘の余分を切断し、天板のサイズを調整して、オイルフィニッシュするのみ。

Single Dish Dining Table for Cats — Part 12へと続く。
Single Dish Dining Table for Cats — Part 10に戻る。

Single Dish Dining Table for Cats — Part 10

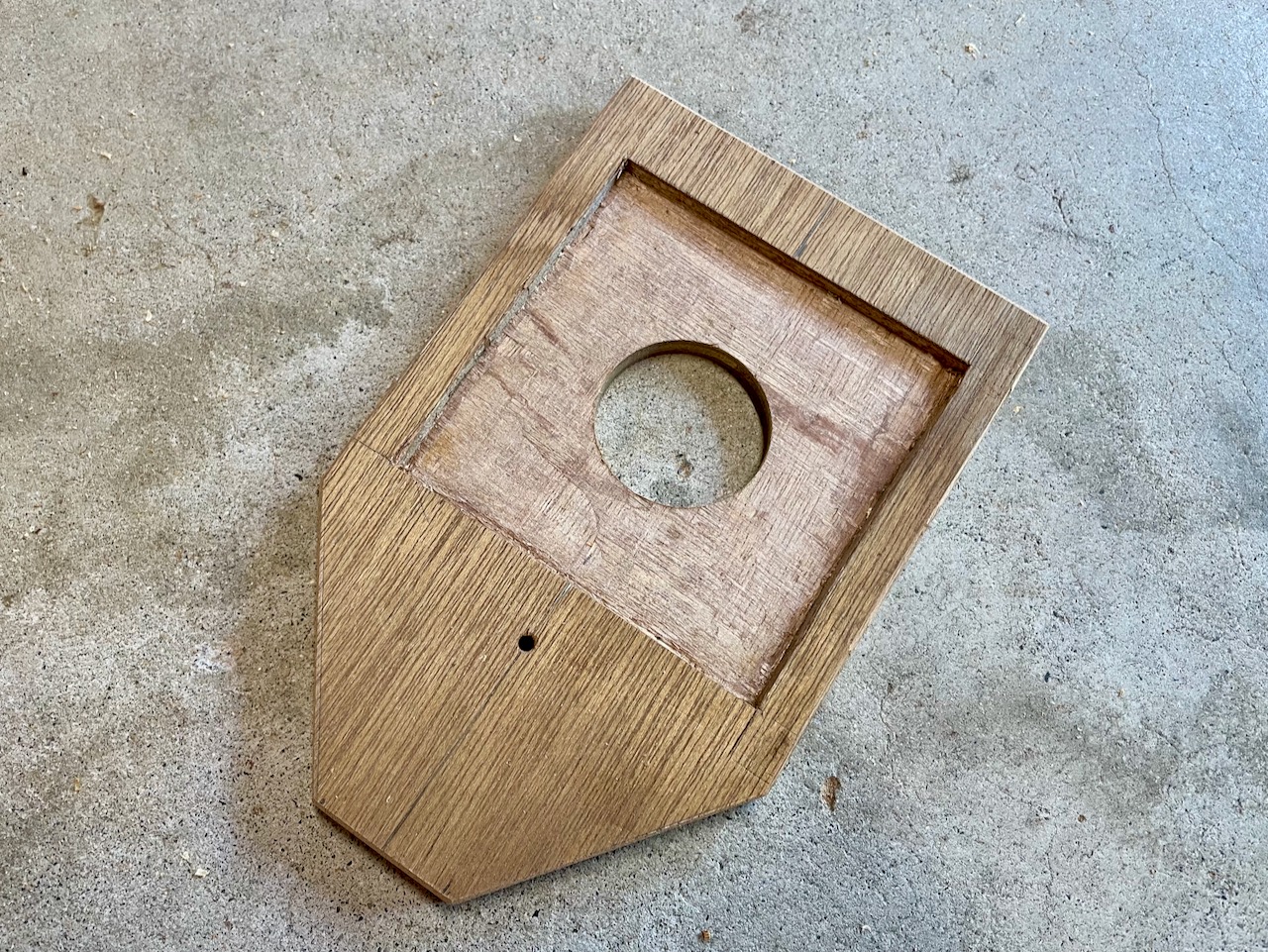

合板で製作した円切り加工用治具の無駄な部分をカットして野球のホームベースのような形状にしました。

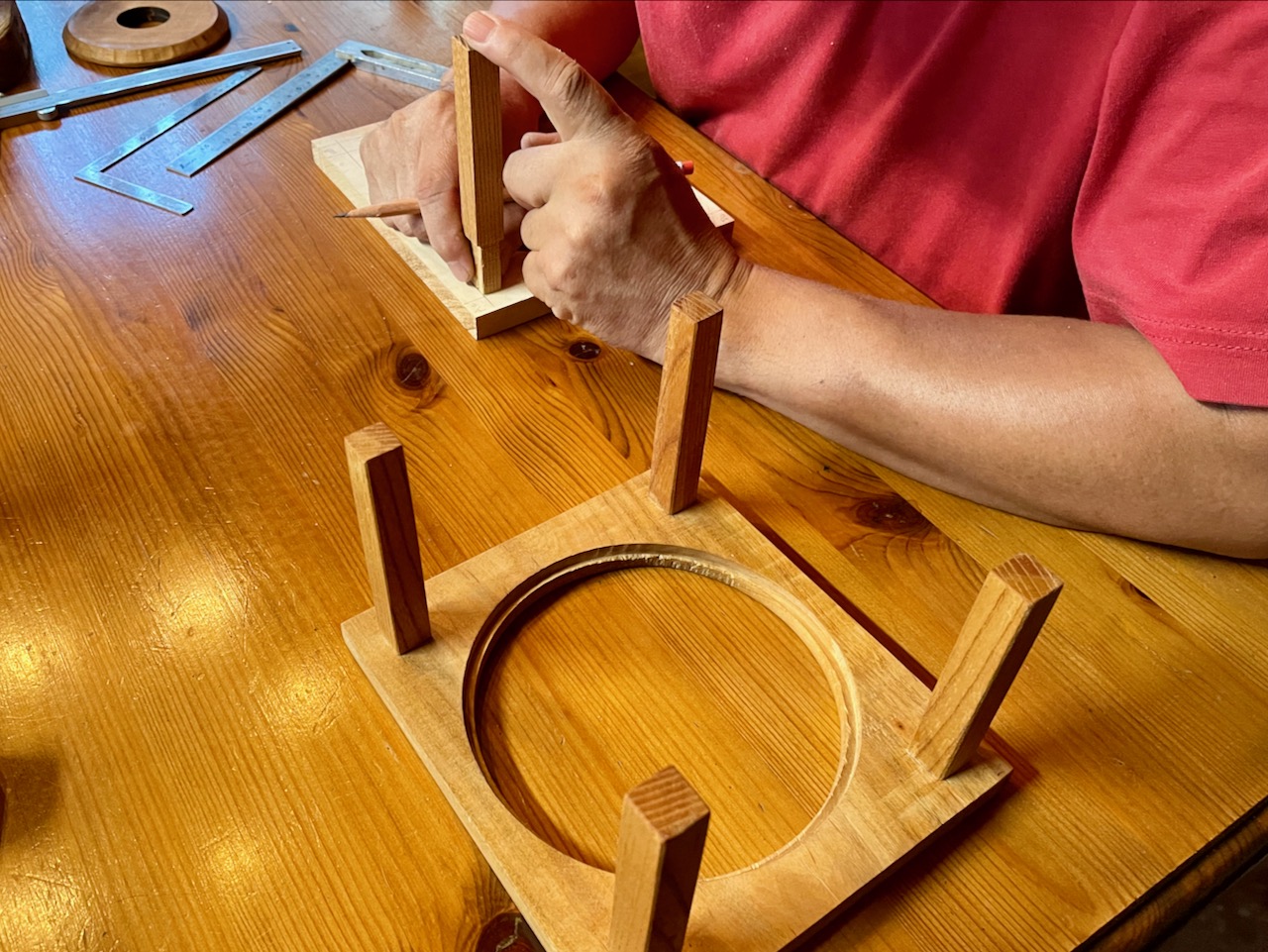

欅の端材を使って脚部を加工しました。天板に枘を通す位置の墨線はエアコンが効いたキッチンで。

両手が使えるとこういう時は便利。

天板の両面に墨線を入れてから気付きました。この天板、平面出しの途中でした。表側は枘を組んだ後に仕上げることが可能ですが、裏側は枘組みしてから平面出しは困難。

Single Dish Dining Table for Cats — Part 11へと続く。
Single Dish Dining Table for Cats — Part 9に戻る。

Single Dish Dining Table for Cats — Part 9

自由錐を使った穴空け作業で、意図した通りの口径で精確な穴を確実且つ安全に貫通させることに不安を感じるようになったので、トリマーを使用した円切り加工用の治具を製作することにしました。

トリマー(Ryobi MTR-42)の取扱説明書によると、ストレートガイドを用いた円切り加工では半径100ミリ〜200ミリの円を切ることが可能とあります。但し、半径150ミリ〜165ミリの円切り加工は不可。今回製作する猫用一枚皿食卓テーブルに使用するCorell製小皿の場合は穴の半径が64ミリなので、ストレートガイドは使えない。

こうなれば治具を自作するしかありません。

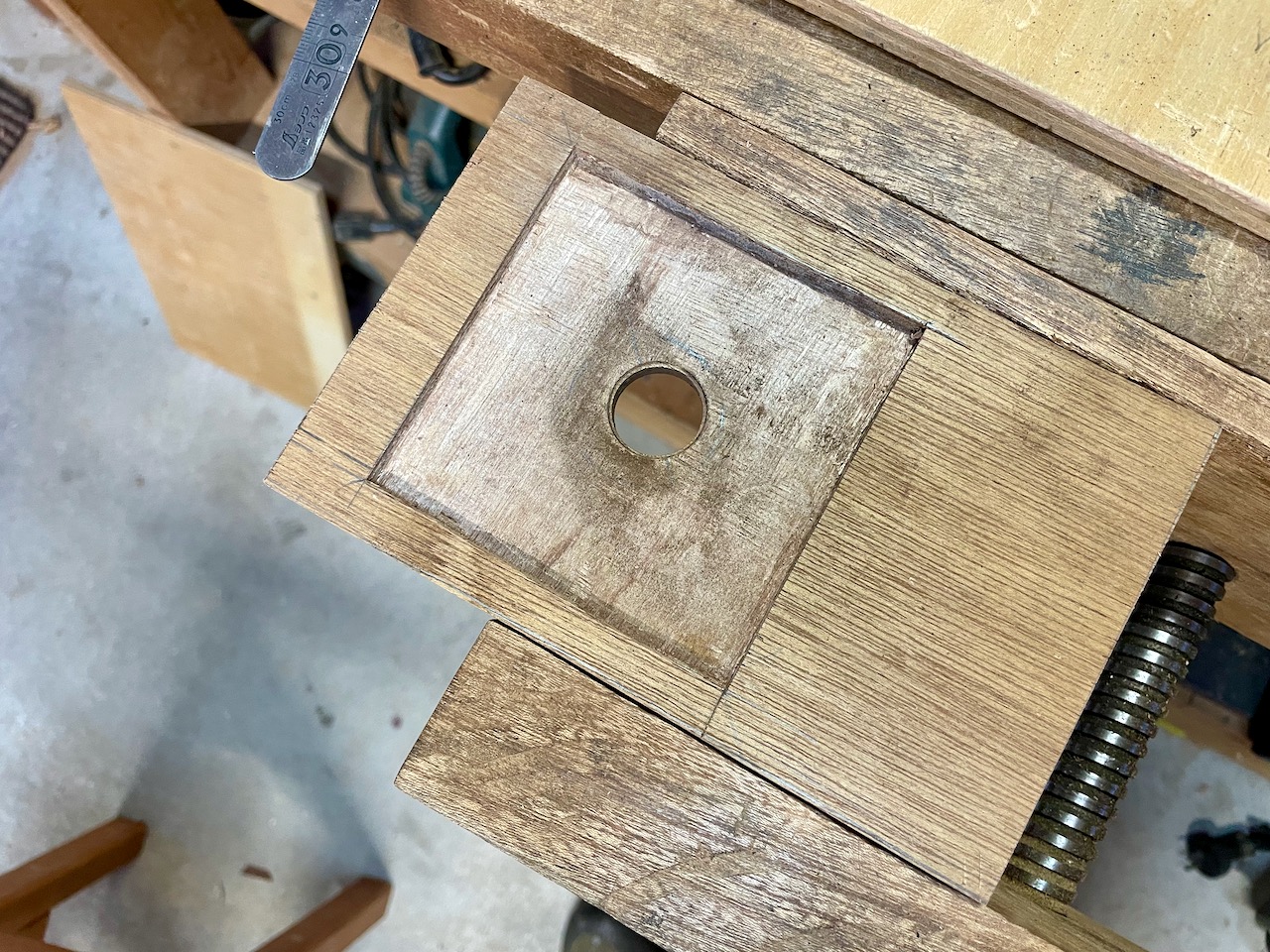

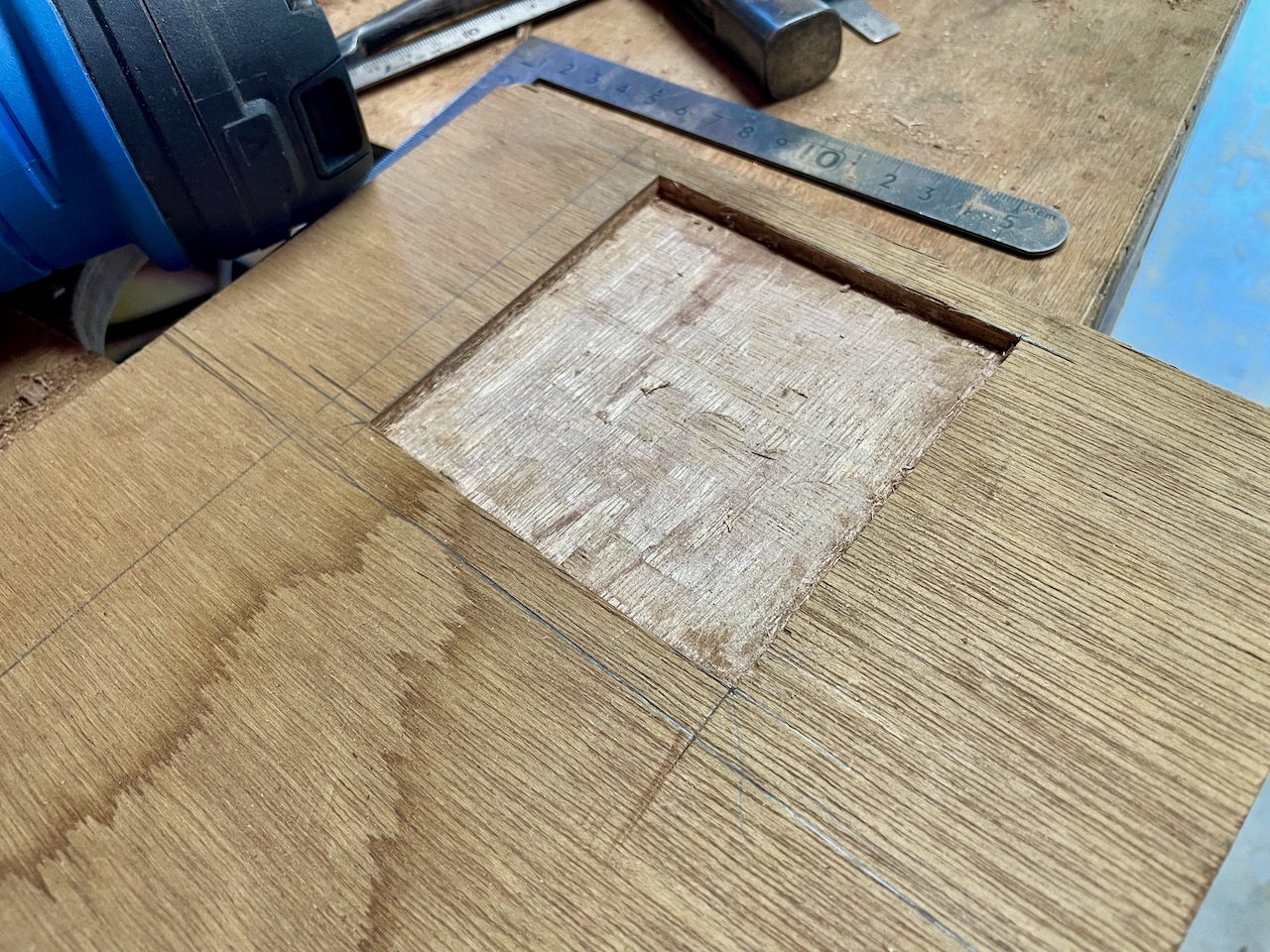

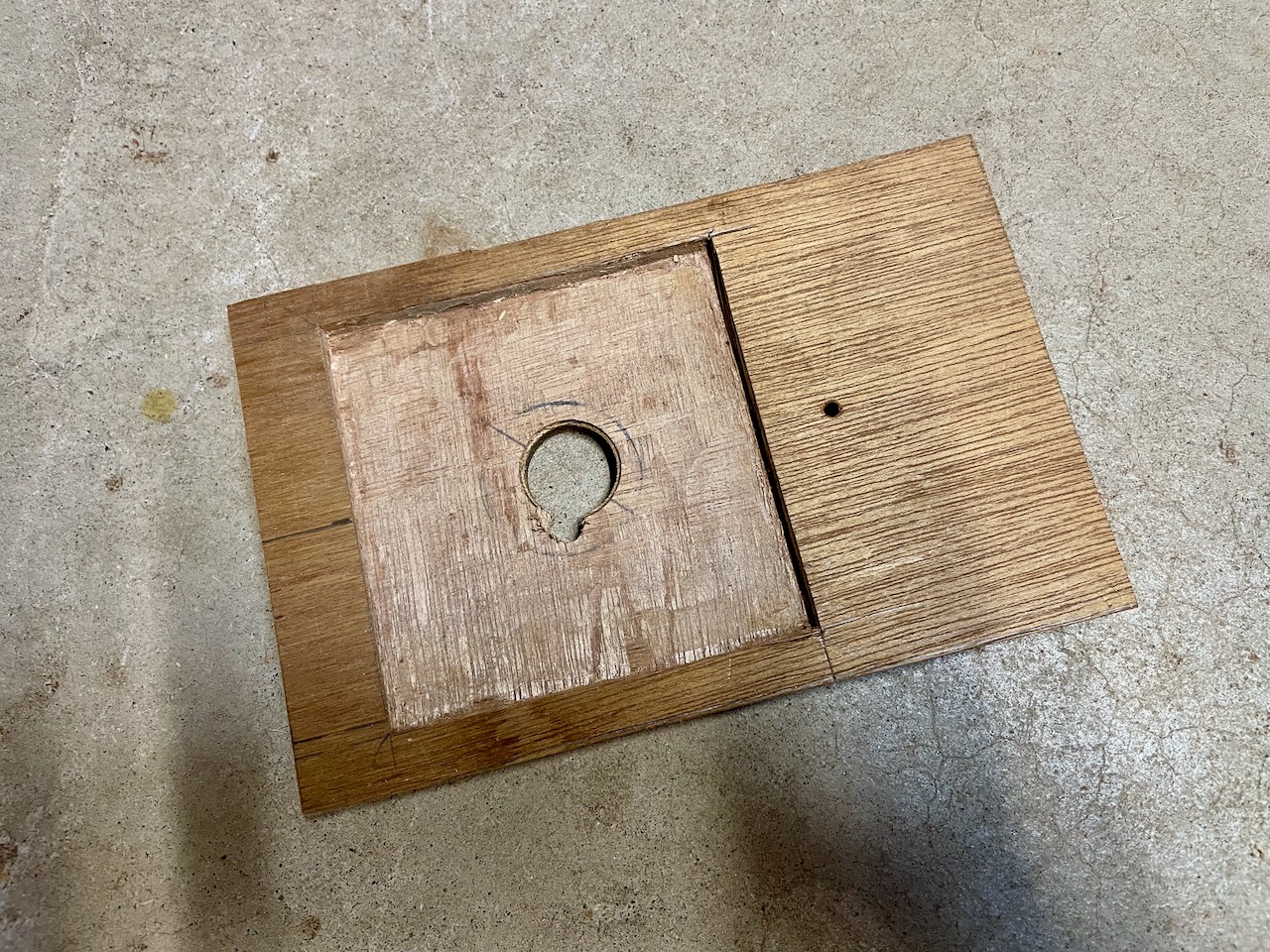

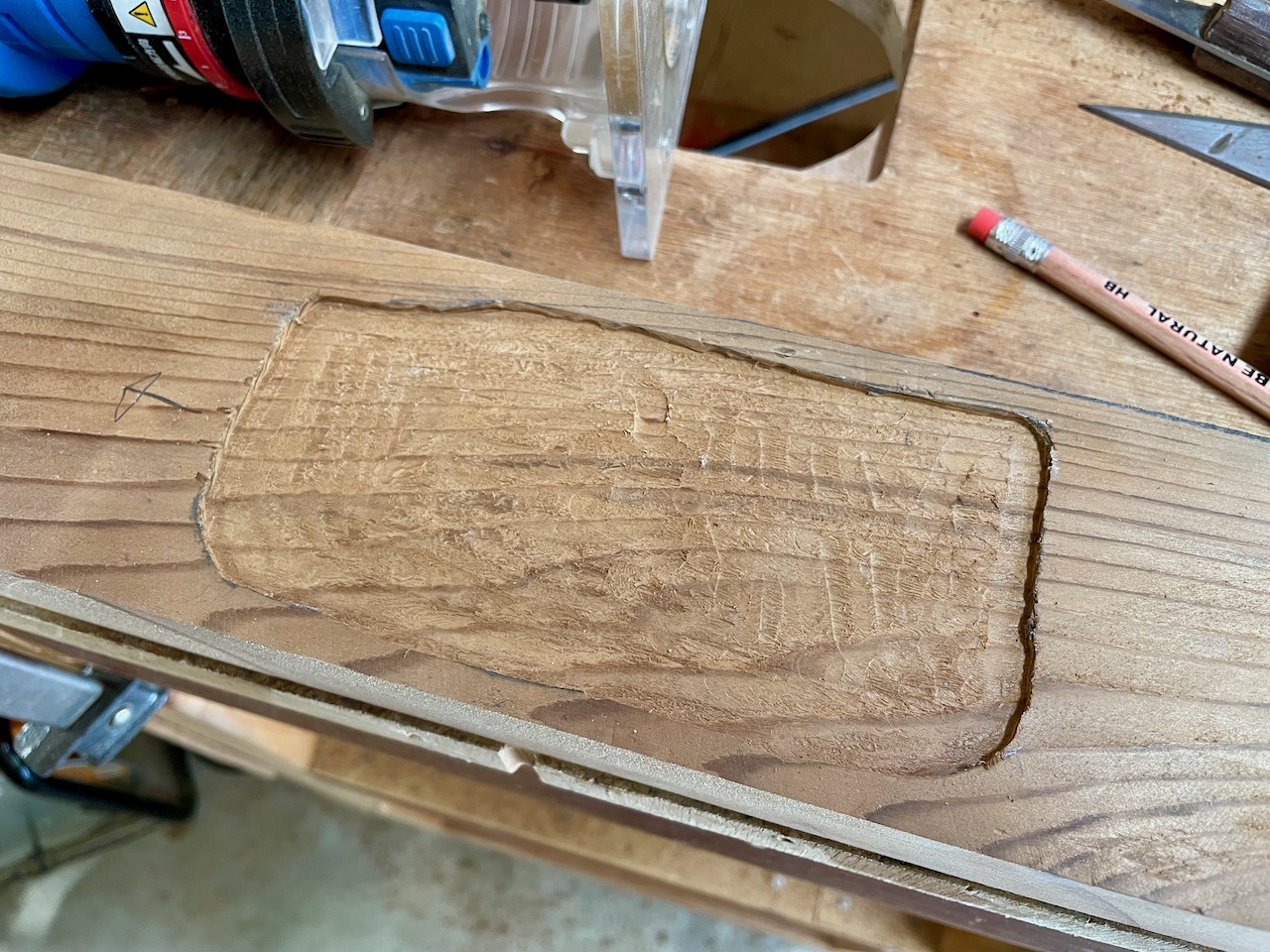

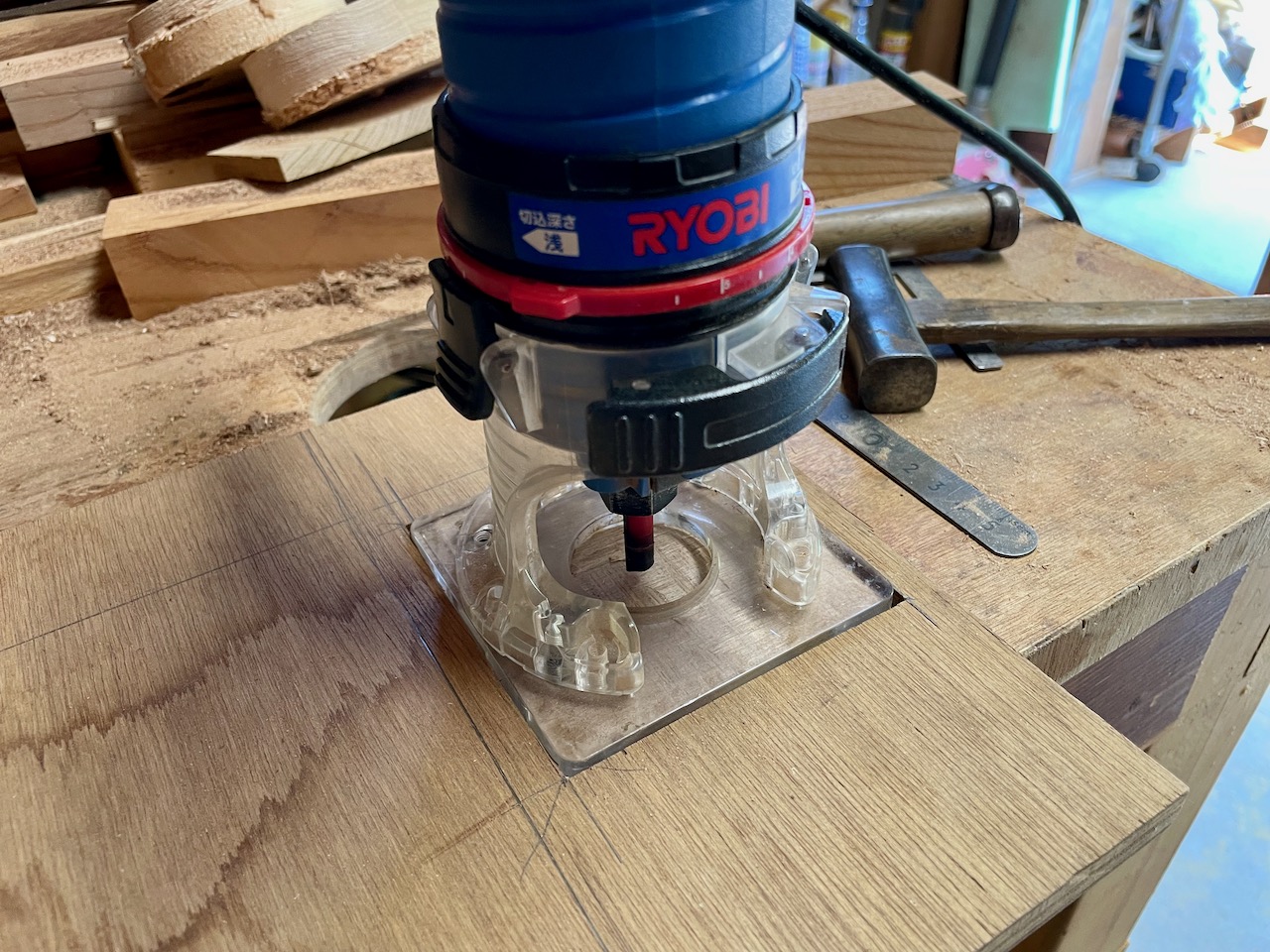

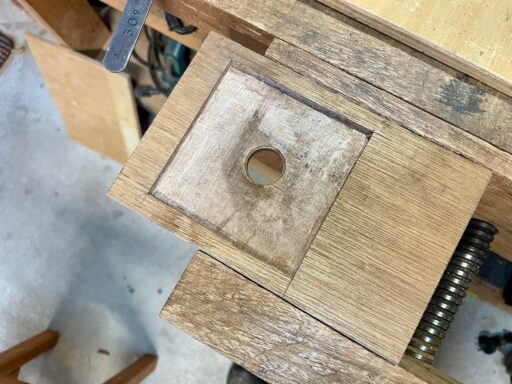

一辺が90ミリの正方形のベースプレートを使用する簡易的な治具を製作します。砥石台を加工する場合と同様に、一辺が90ミリの正方形で深さおよそ6ミリの窪みをルーターで掘り下げました。この窪みにベースプレートを載せます。

正方形の中心にビットを通すための穴をホールソーで貫通させました。中心が少しずれてしまいましたが、円切り加工にそんなに大きなビットは使わないので、使用上、問題はありません。

正方形の右にある小さな穴に回転軸となる釘を打ち込みます。6ミリのストレートビットを使う場合、半径が64ミリになるように穴を貫通させました。

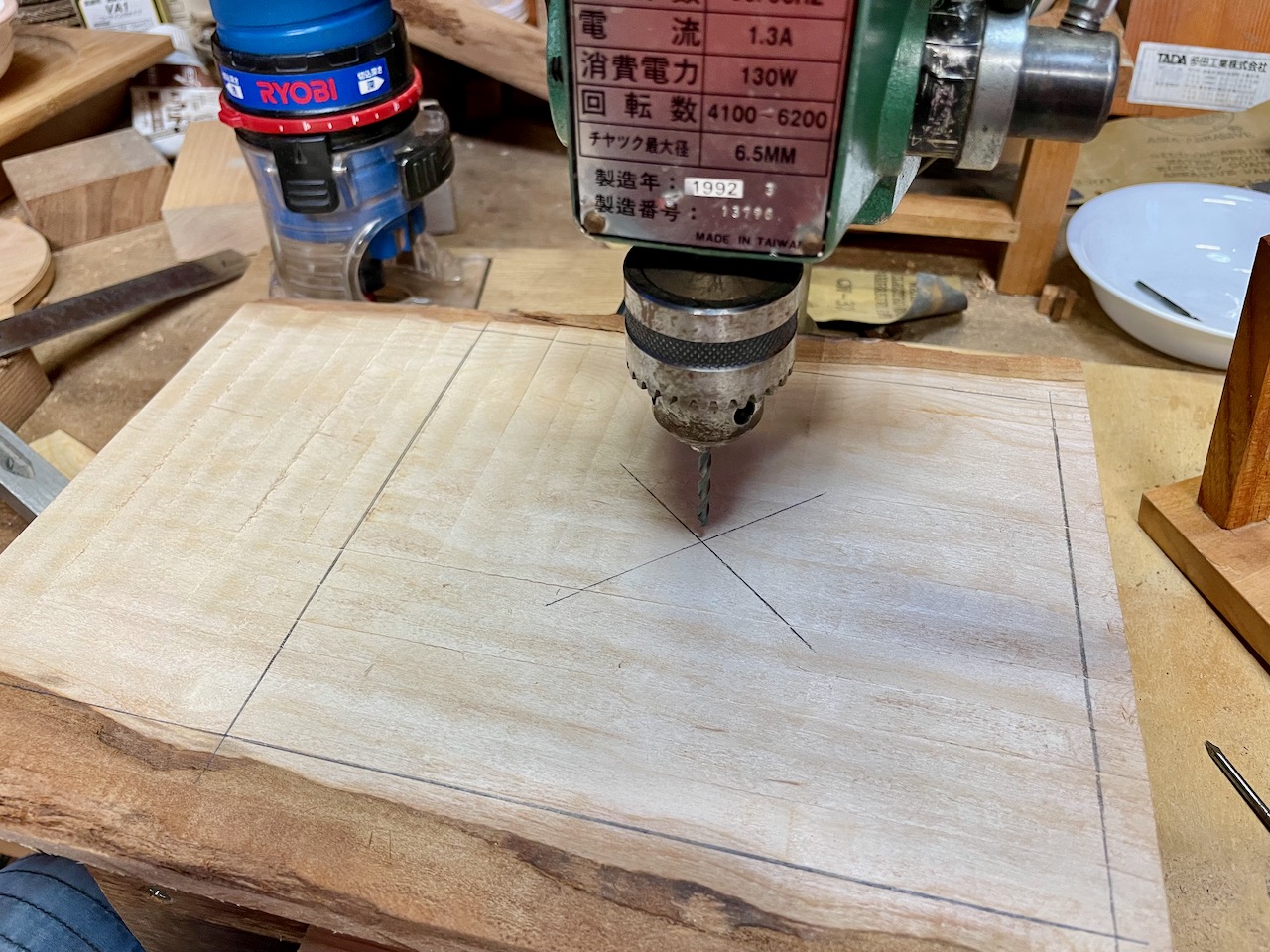

平面出しの途中ではありますが、桜の一枚板に半径64ミリの穴を簡易治具を使って貫通させます。その前にボール盤を使って、回転軸となる釘穴の位置を印しました。貫通はさせていません。

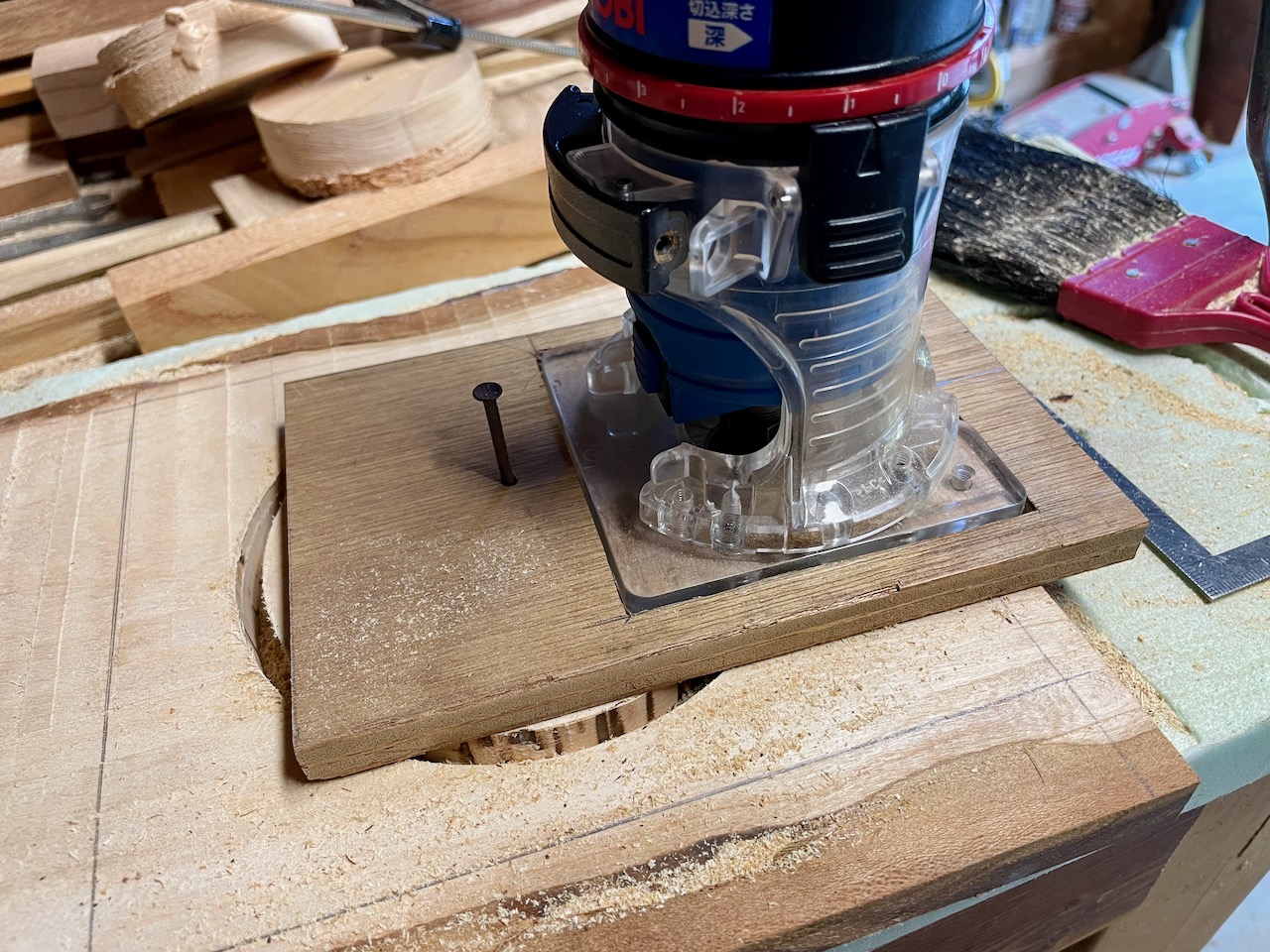

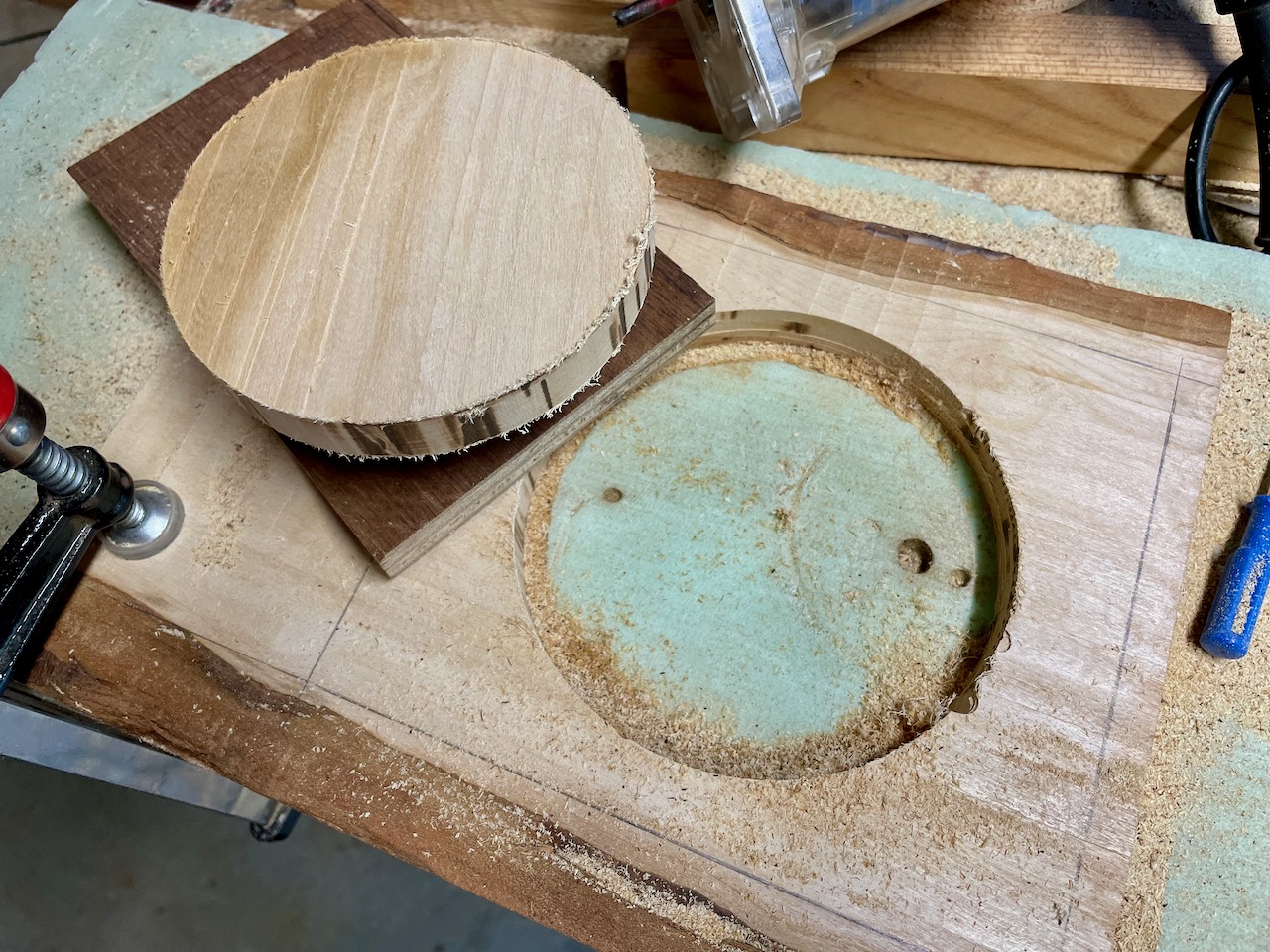

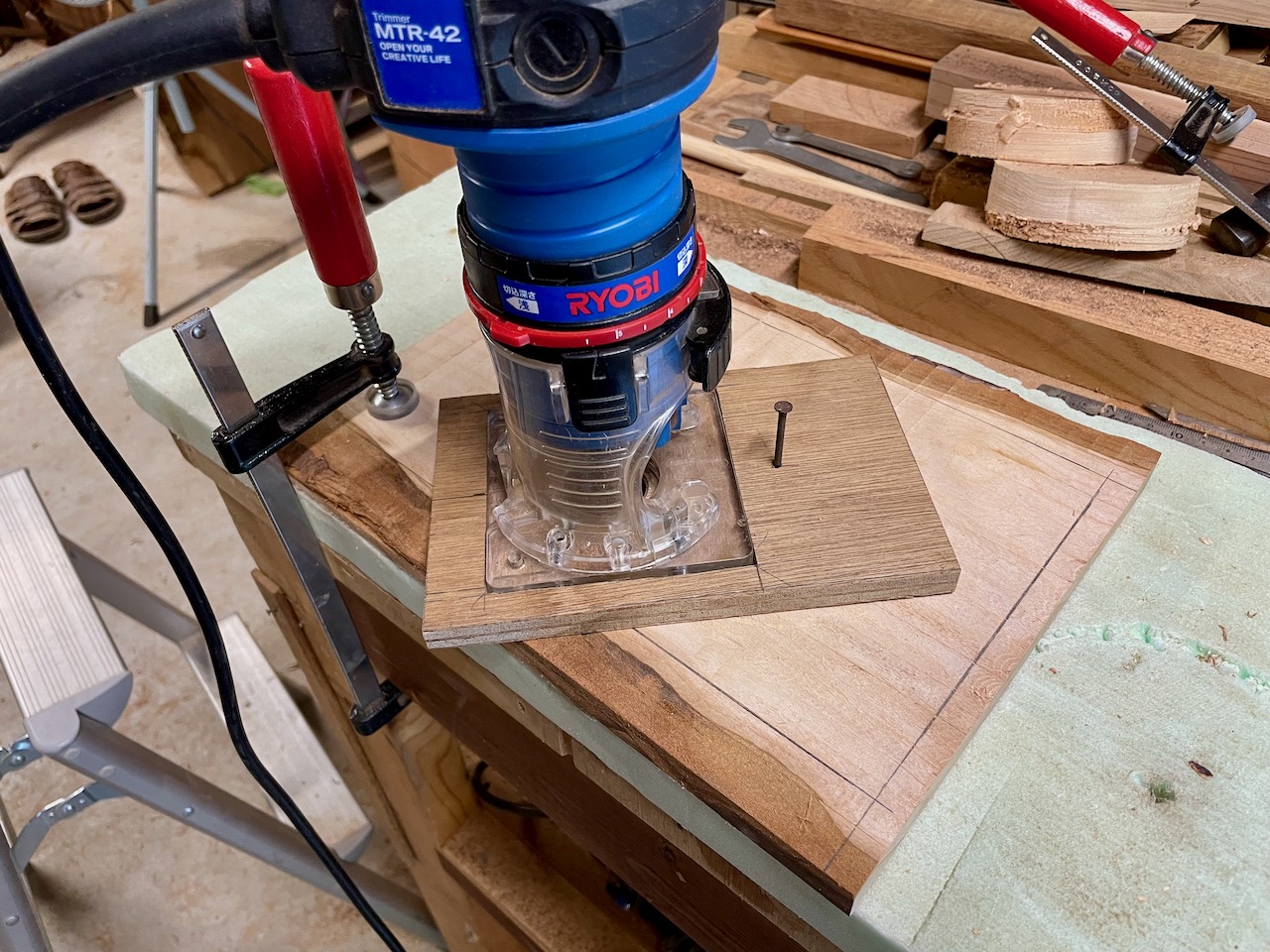

出来たばかりの簡易治具を使って、半径64ミリの穴を平面出し途中の桜一枚板に貫通させます。

およそ3ミリずつぐらい掘り下げました。この簡易治具、改良の余地がありそうです。6ミリほど掘り下げたベースプレートを載せる部分の左側に回転軸となる釘を打っていますが、その周囲に無駄な部分があります。この無駄な部分が邪魔になって、掘り下げ途中に溝に溜まる木屑を取り除くのに難儀します。強度を考慮しながら、回転軸となるラインだけ残して、後は切り落とした方が良さそうです。

回転軸に0.5ミリほどの隙間があったのか、半径64.5ミリの円切り加工となりました。直径が129ミリなので、Corell製の小皿にはぴったりです。

Single Dish Dining Table for Cats — Part 10へと続く。
Single Dish Dining Table for Cats — Part 8に戻る。

Single Dish Dining Table for Cats — Part 8

桜一枚板の天板と欅の脚部で製作した猫用一枚皿食卓テーブルと同様のものをもう一台作って欲しいとの依頼がありました。見る人が見たらわかるんでしょうか?こんなに手の込んだ猫用食卓テーブルは他にないはず。

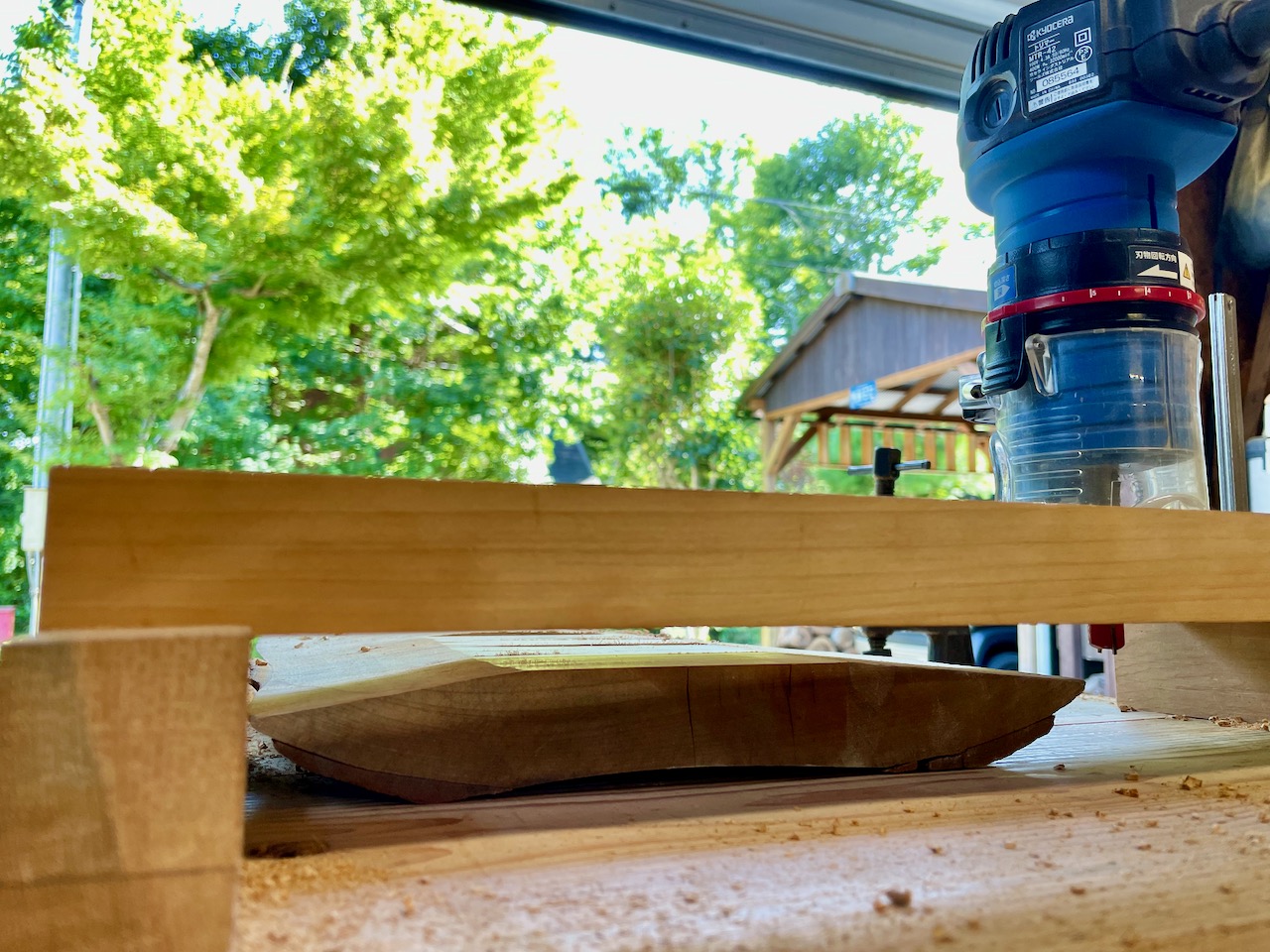

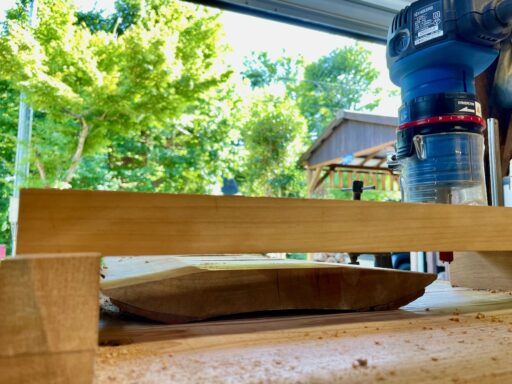

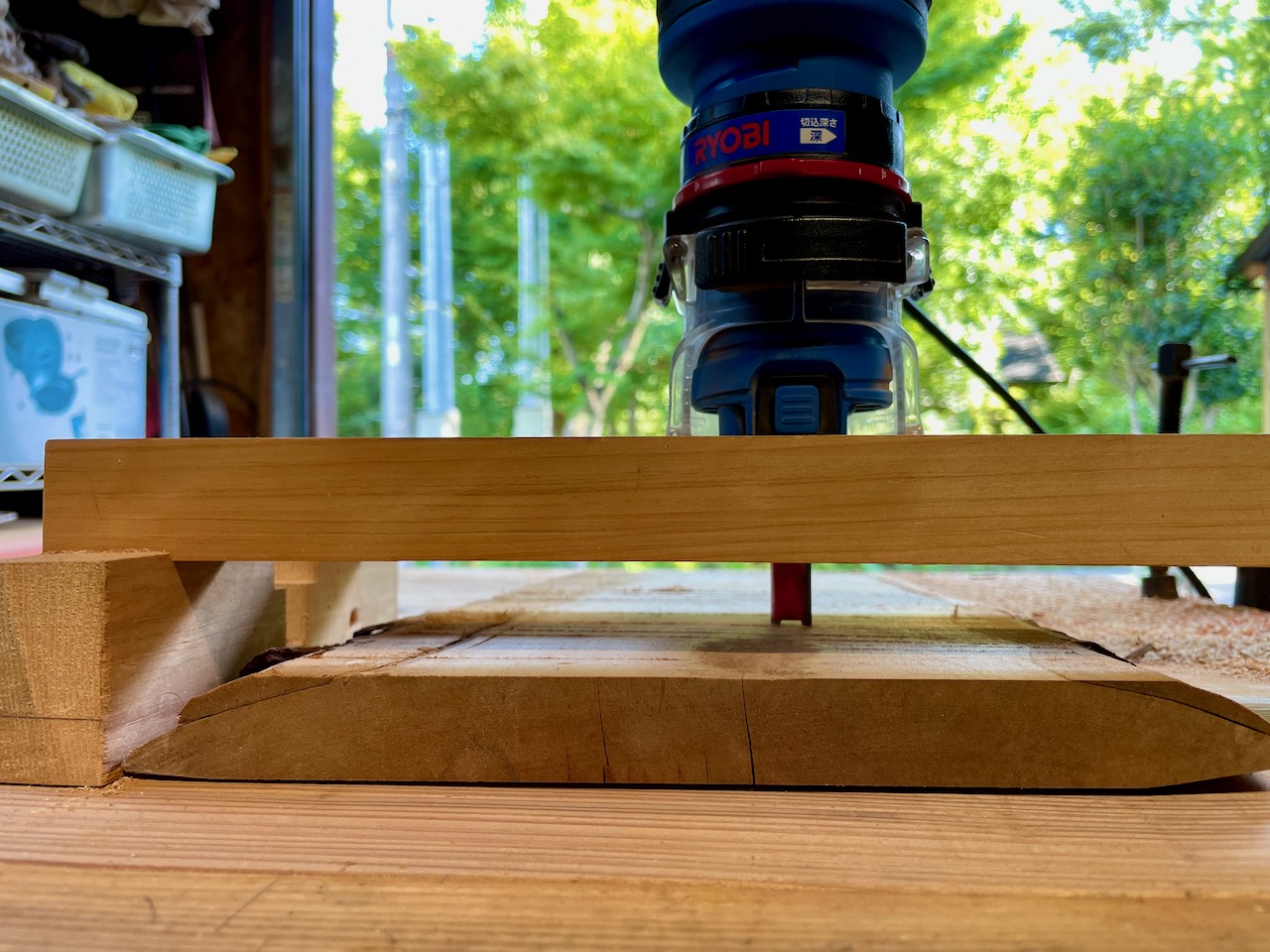

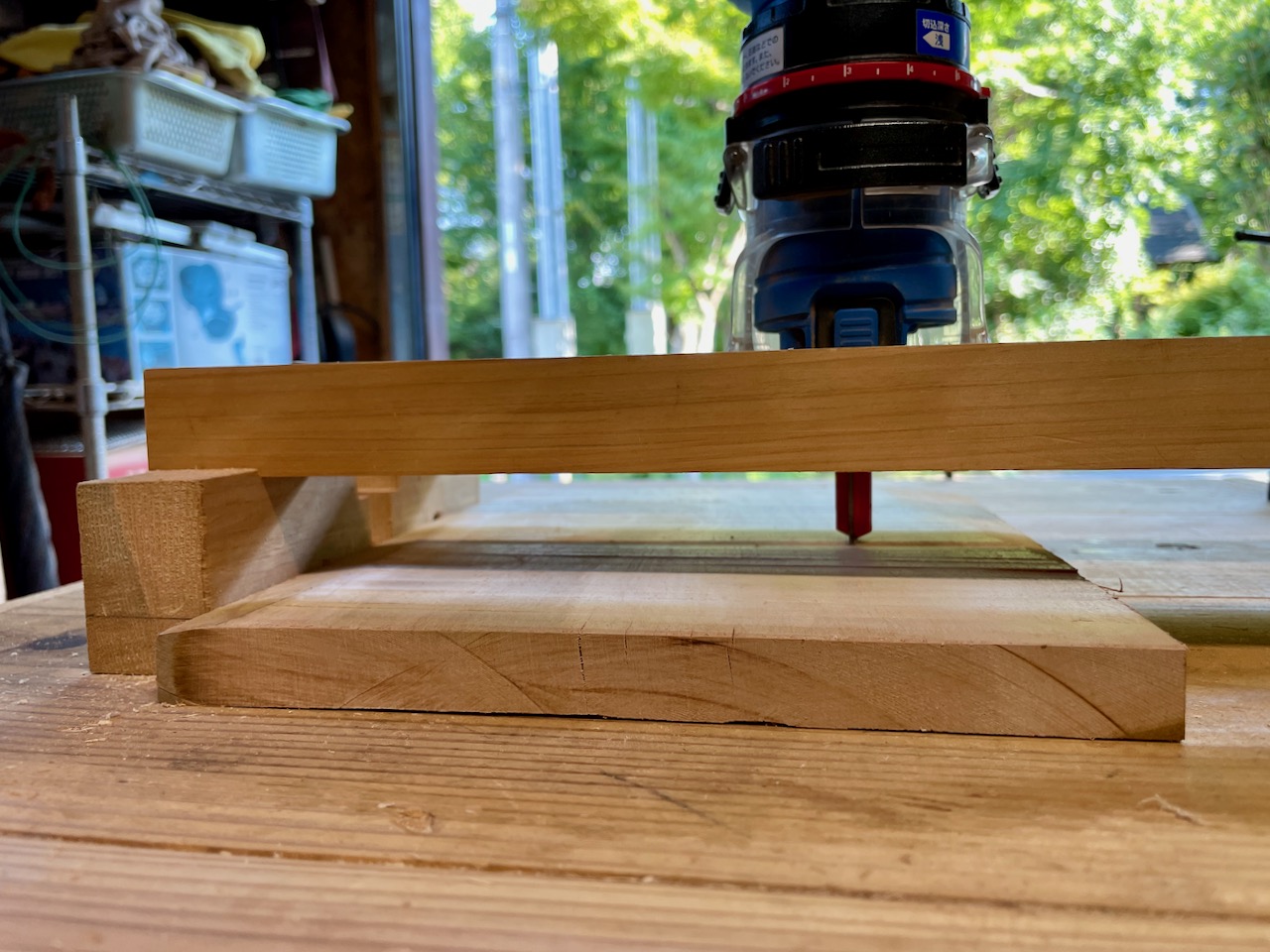

桜は板に製材して自然乾燥させると、大きく反ることが常なので、許容誤差0.5ミリのテーブルの天板を自作したトリマー用の平面出し治具を使ってほぼ平らにするだけで何時間も要します。

エアコンがないガレージ内はあまりに暑いので、作業開始初日はここまで。耳が付いたままなので、もっと削る必要があります。

翌日、さらに掘り下げましたが、天板として使えそうな平面にするにはもっと掘り下げる必要があります。今日も強力な太陽フレアの影響か、朝から体温に迫る暑さなので早々と作業を切り上げました。

Single Dish Dining Table for Cats — Part 9へと続く。
Single Dish Dining Table for Cats — Part 7に戻る。

Flea Market at Adogawa Toju-No-Sato Roadside Station — Part 12

7月第4日曜は安曇川藤樹の里道の駅で開催されたがらくた市へ。先月、一千円で譲っていただいた天然砥石を持参して、こまそうさんに見せると、自作した専用の砥石台を大いに気に入っていただけました。

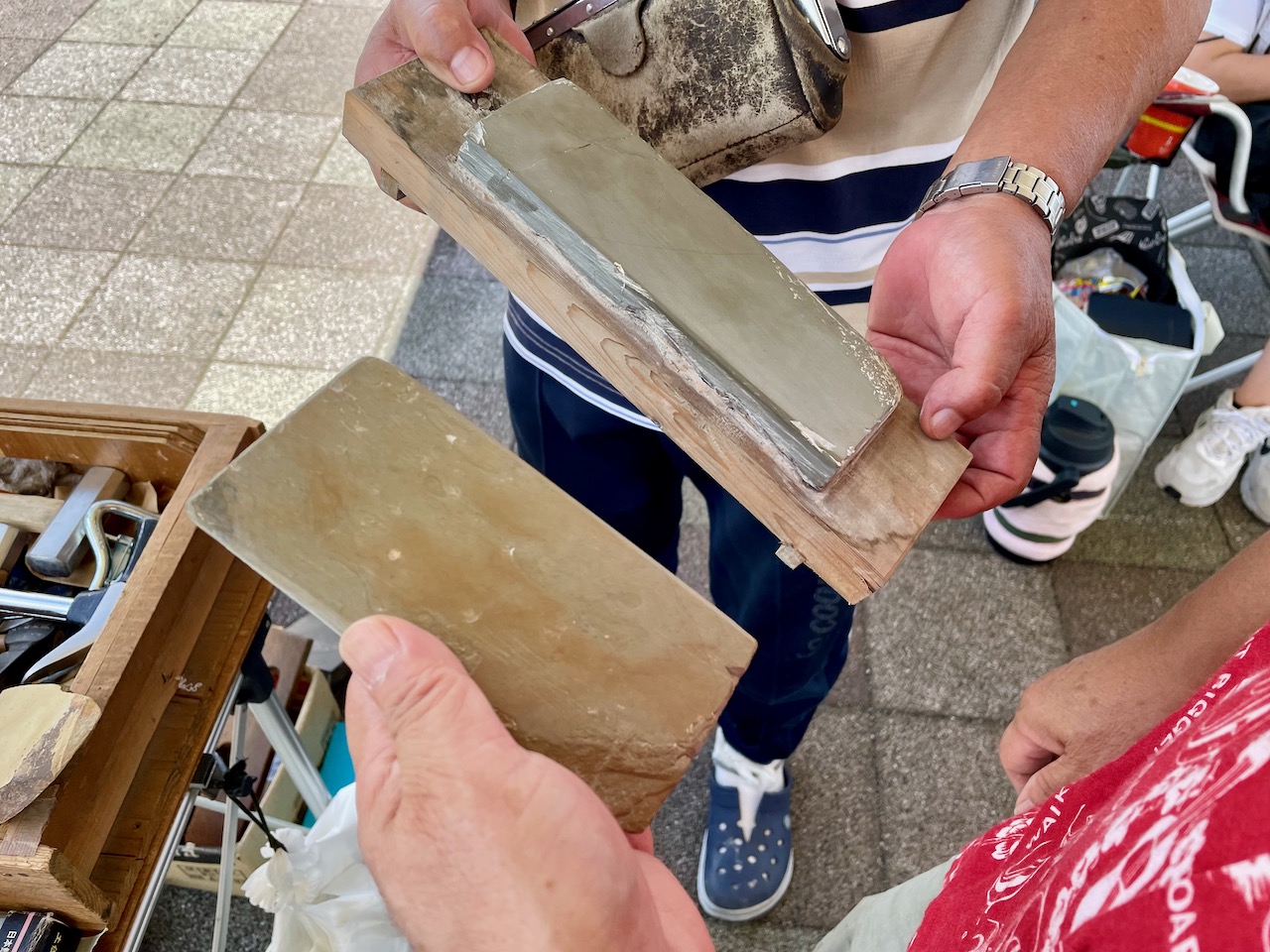

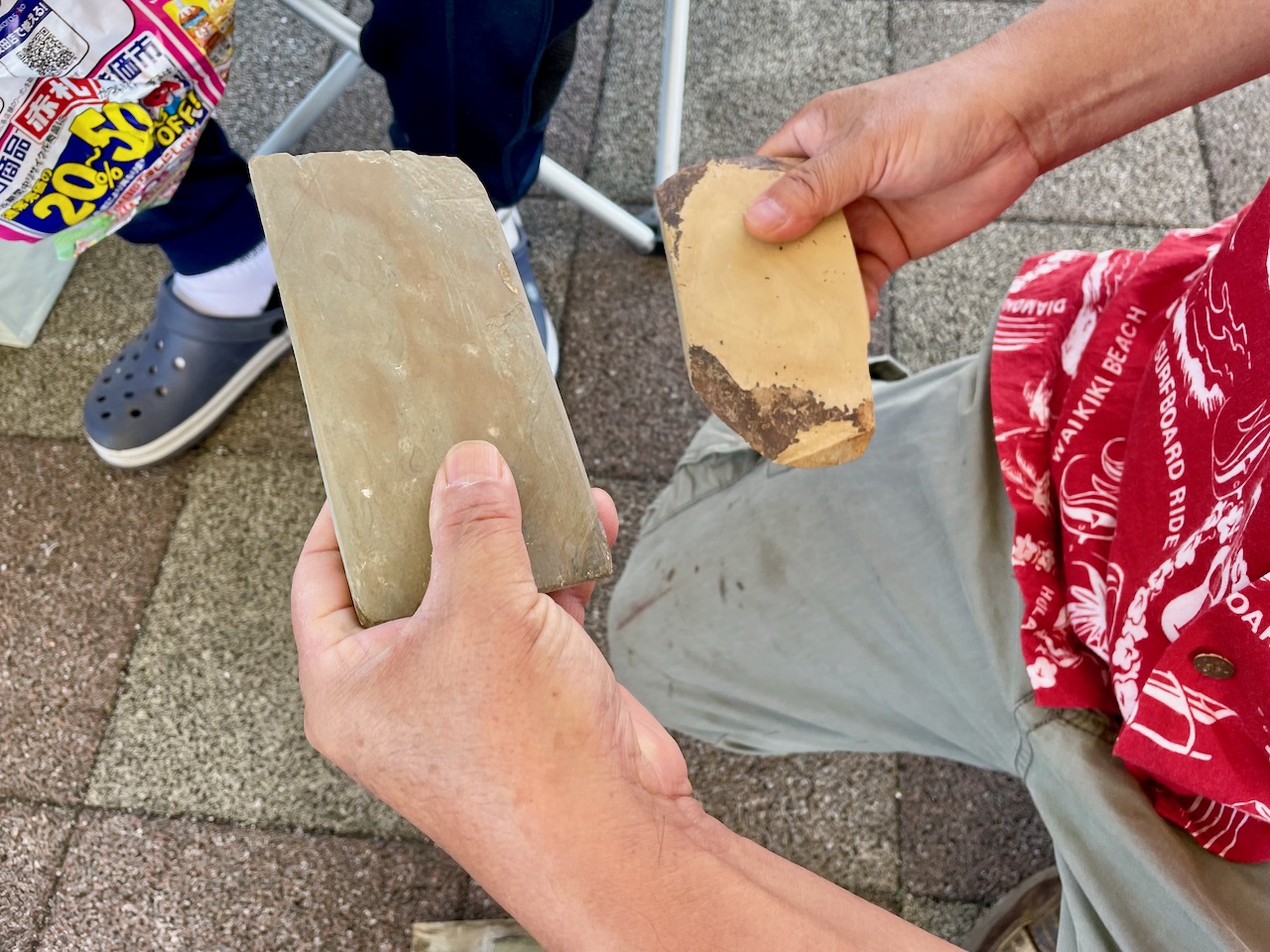

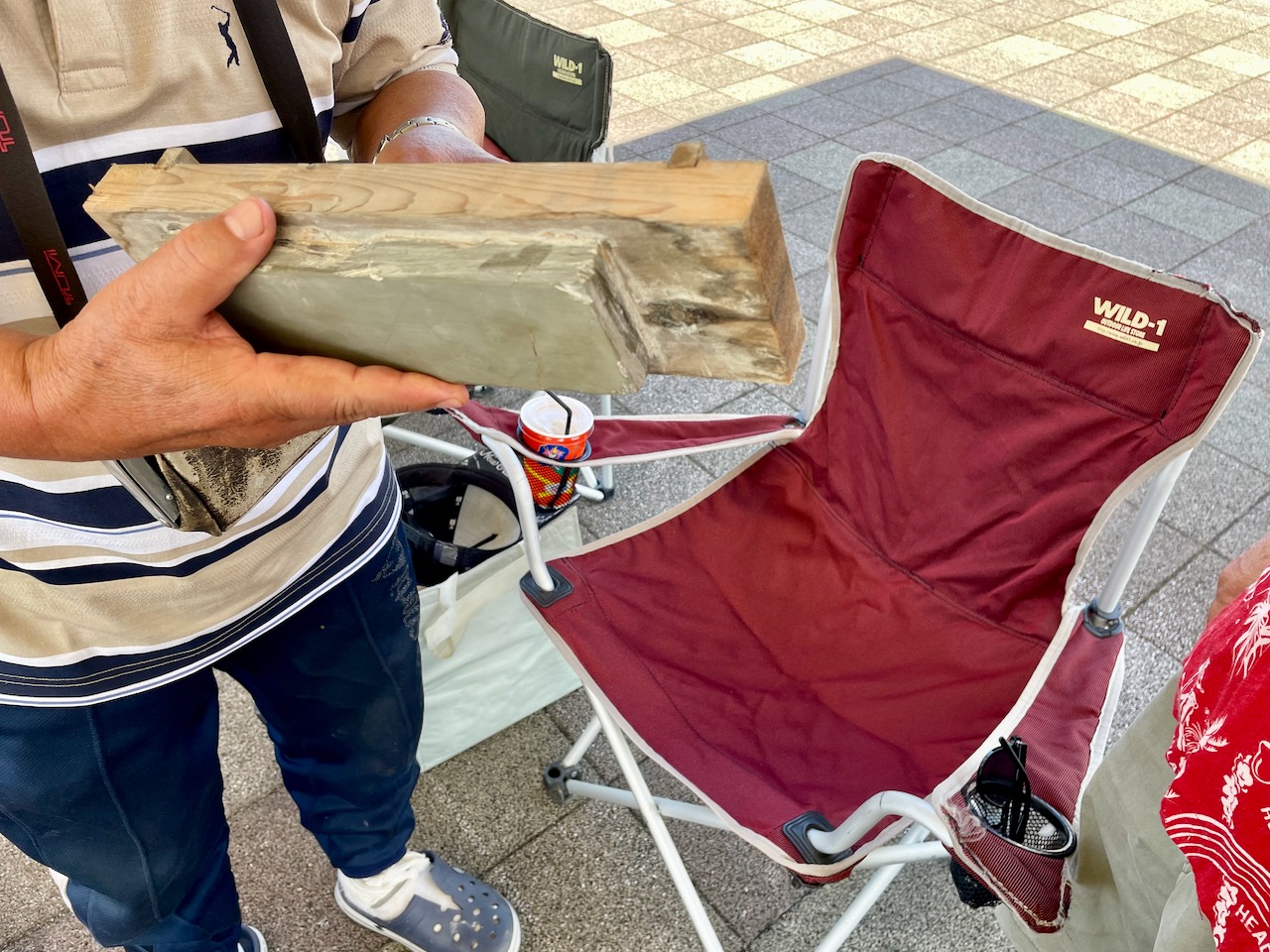

桂川上流の河川敷で拾ったものを加工した天然砥石は他にもあったと言われていたので、見せてもらいました。左手に持つ石がこの前のものと同じ石から加工したもので、右手に持つ石は林道脇で採取したものだそうです。

台を付けた砥石と今回、見せていただいた砥石を交換することになりました。厚みや長さは砥石台付きの方が分厚くて大きいけれど、粒度は恐らく交換してもらう石の方が細かい。

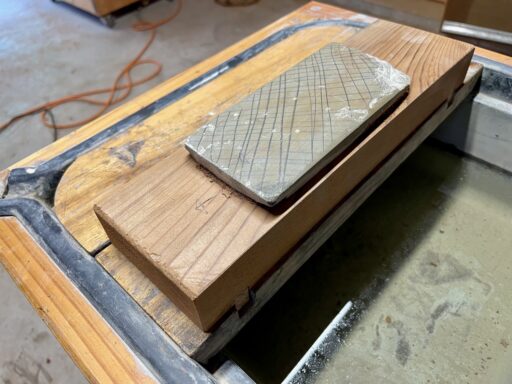

翌日、早速、交換してもらった砥石用に台を製作しました。使用する材は水に強いWRCの端材。

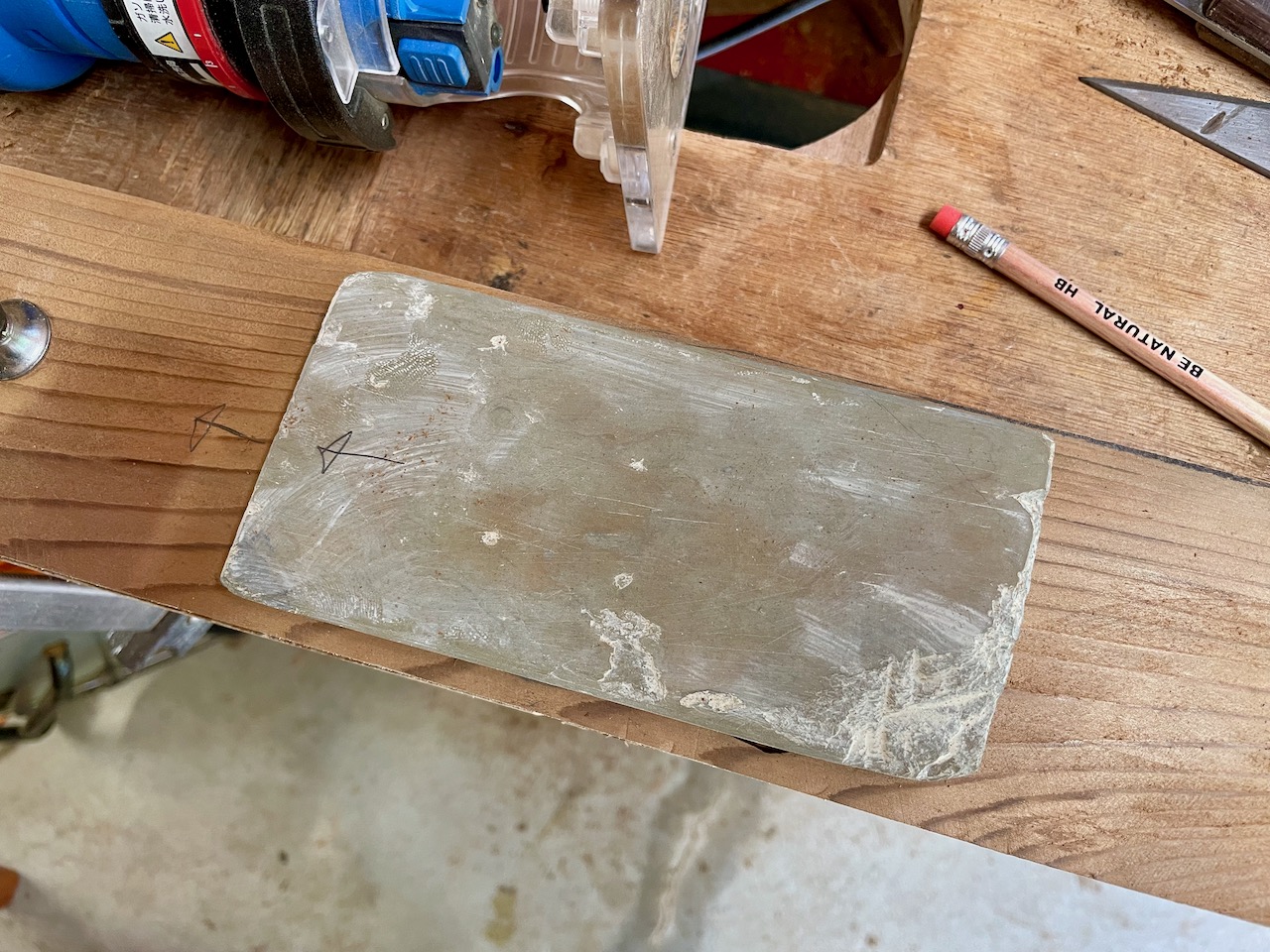

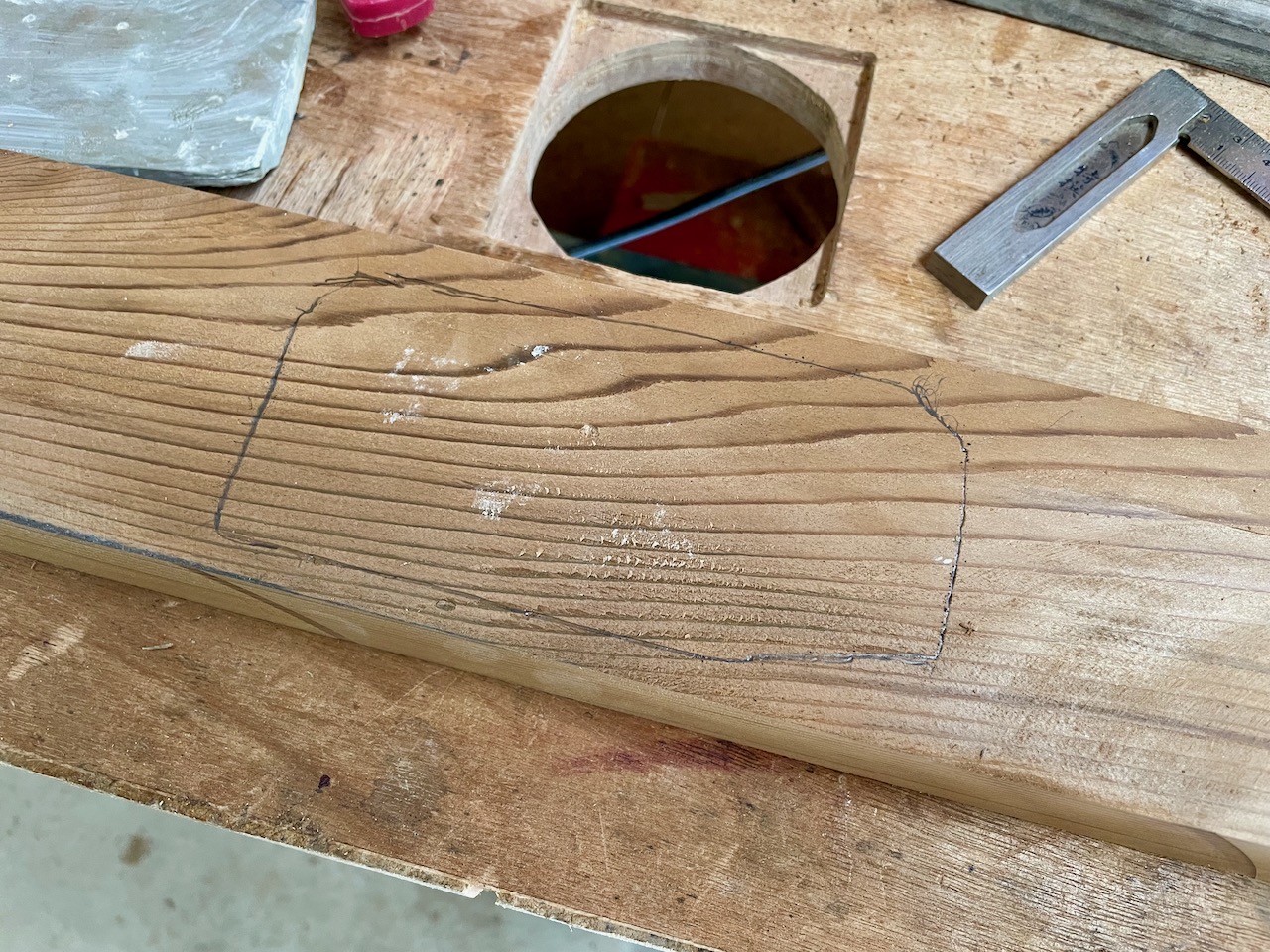

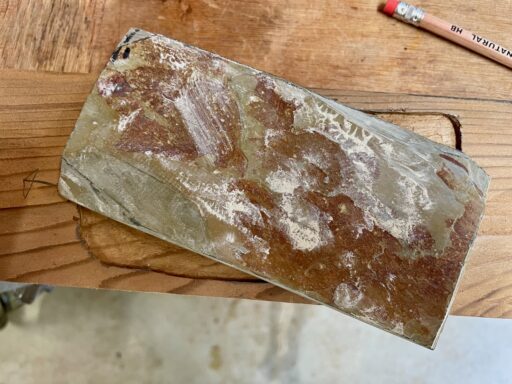

砥石の底面をなぞりながら墨線を入れてから、小刀で縁取りしました。その後、ストレートビットを取り付けたトリマーで3ミリほど掘り下げました。石が薄いので3ミリで十分。

砥石を台に載せながら微調整。

裏はこんな感じ。砥石台に固定すると裏を見ることはないだろう。

砥石台に足を取り付けました。

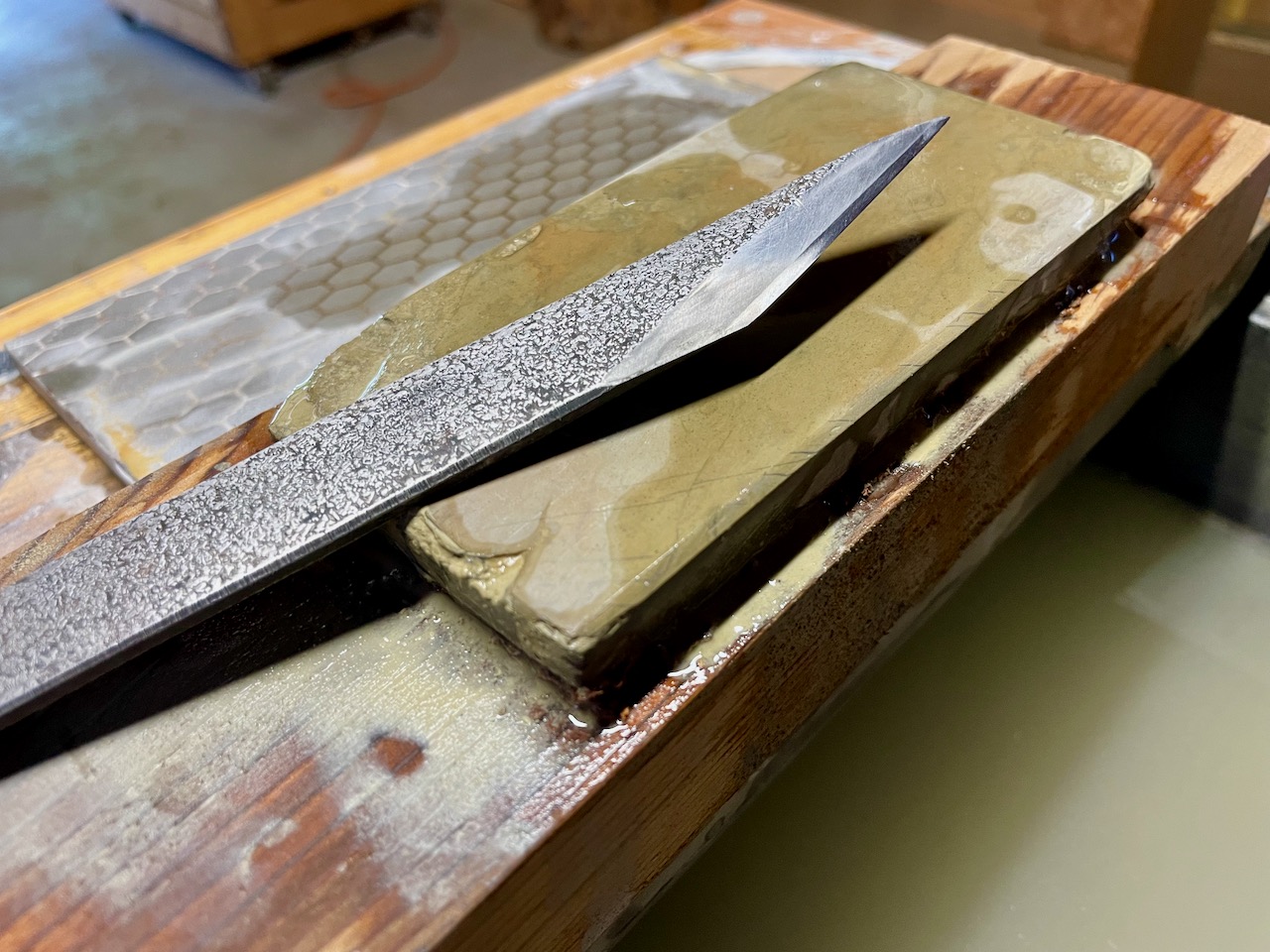

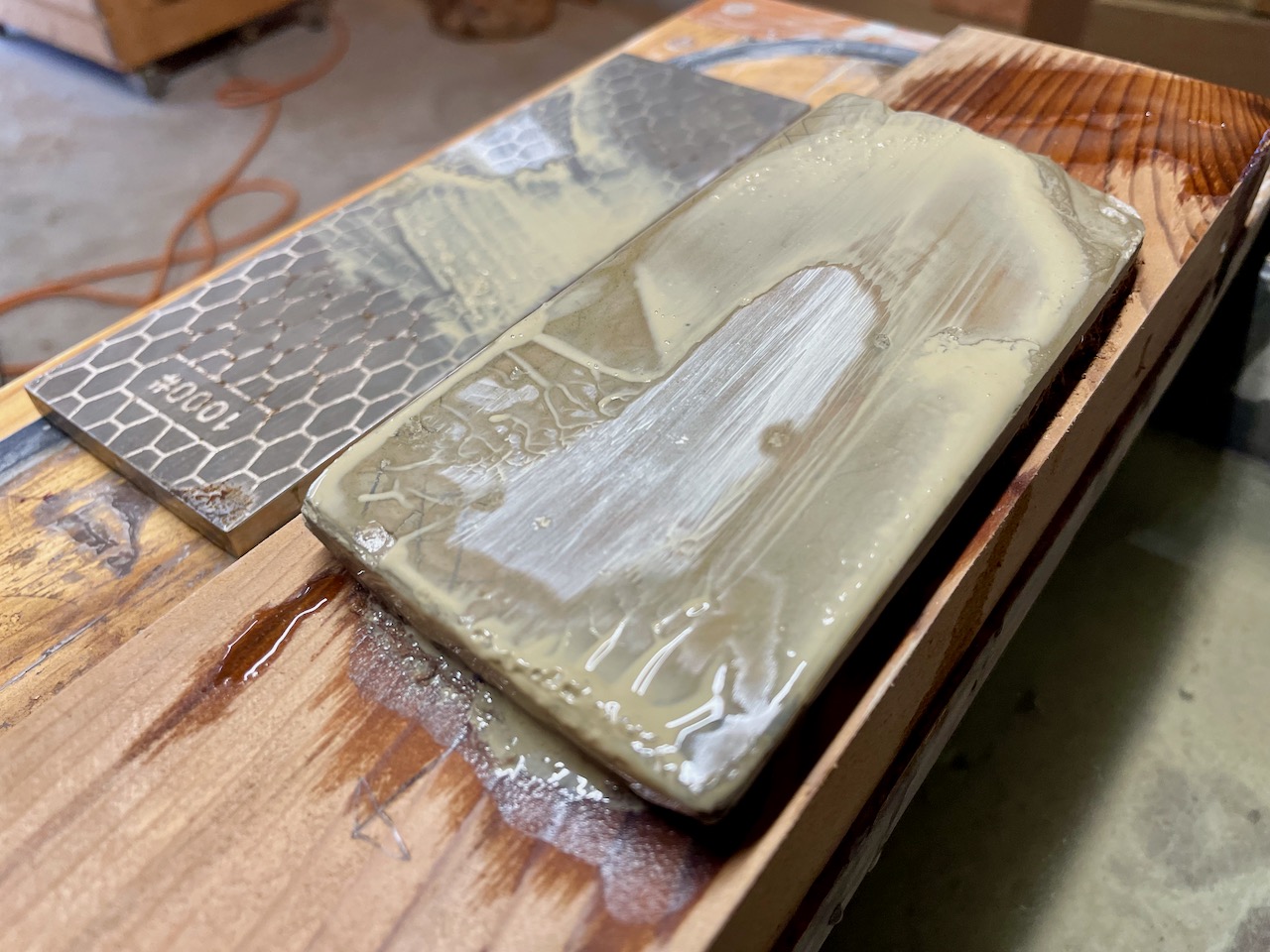

隙間にウッドパテを埋めて、面直ししてから試しに小刀を研いでみます。

この前の砥石は白っぽい泥が出ましたが、この砥石は色が少し濃くて薄茶系。この前の砥石と同様、まあまあ硬いので上級者向けと言うか、ダイヤモンド砥石で面直ししながら泥を出した方が使いやすい。

予想通りの研ぎ味でした。小刀の他、鑿や小さな鉋身を仕上げるのに向いていそうです。この天然砥石も「桂川砥」と命名しよう。

Flea Market at Adogawa Toju-No-Sato Roadside Station — Part 13へと続く。
Flea Market at Adogawa Toju-No-Sato Roadside Station — Part 11に戻る。

Single Dish Dining Table for Cats — Part 7

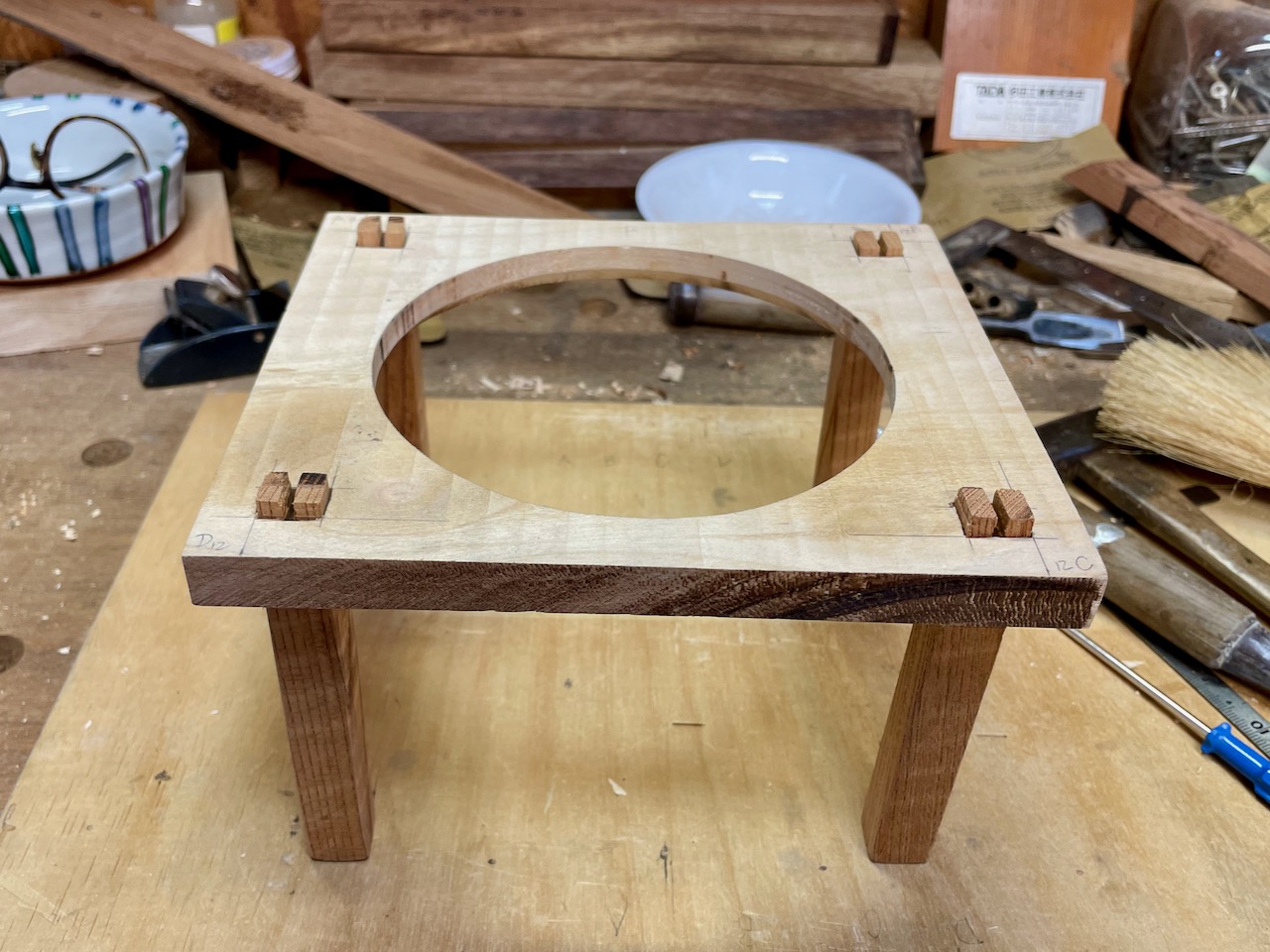

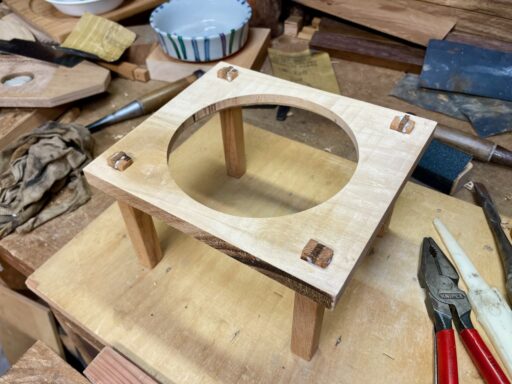

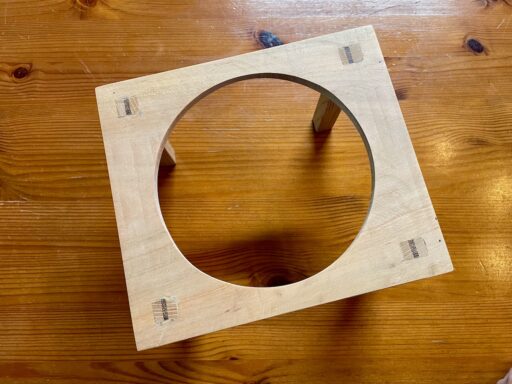

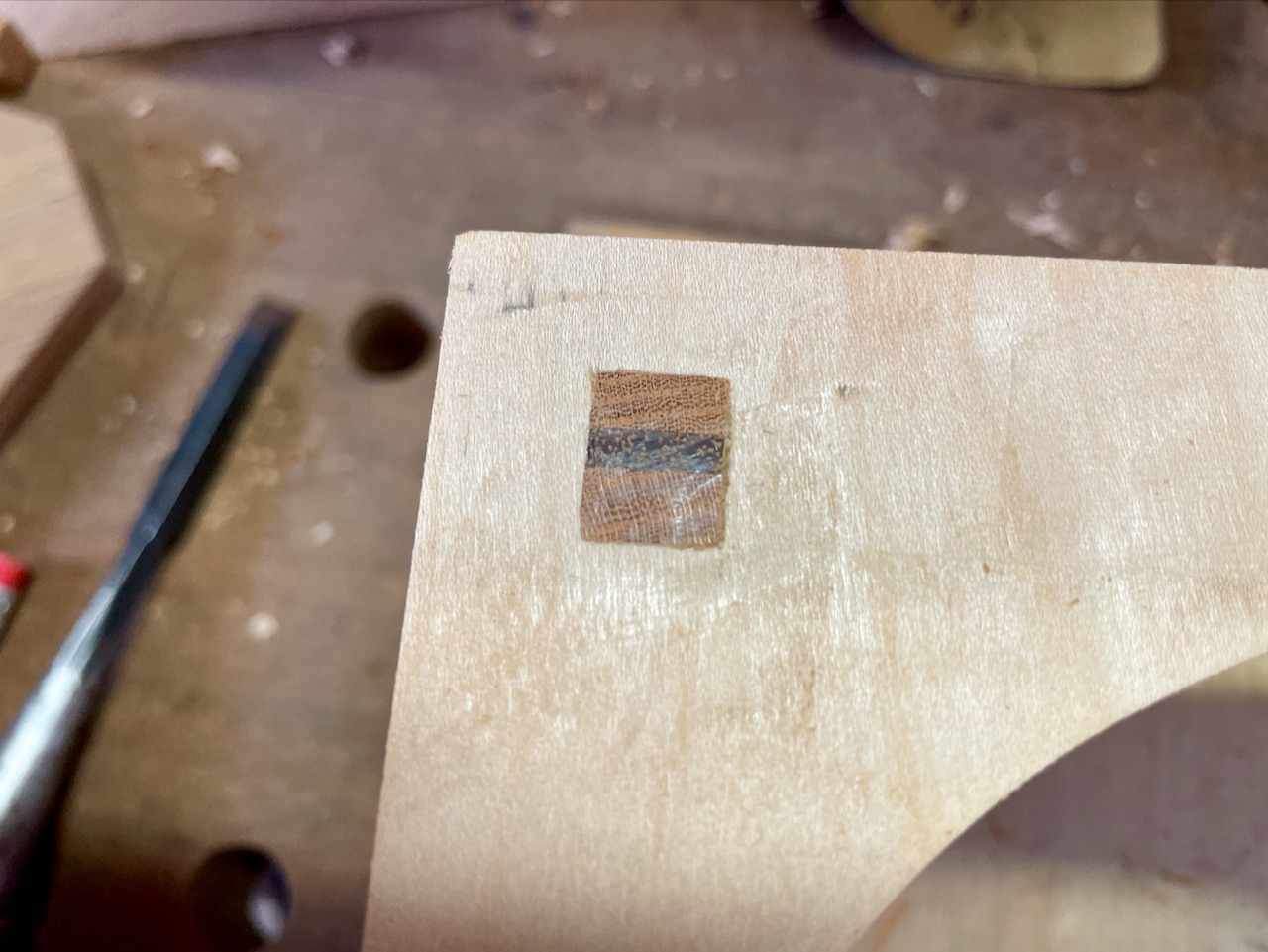

天板から突き出た枘の余分を歯振なしの鋸で切断し、隙間を自作のウッドパテで埋めました。そして全体にサンドペーパーをかけて猫用一枚皿食卓テーブルがほぼ完成しました。

4本の脚はほぼ垂直でしっかりと固定されているようなので、幕板や桟は不要であると判断しました。

木目に直交する木口を上下でおよそ3ミリずつカットして天板のサイズを調整しました。天板のサイズ微調整は脚を取り付けてから行った方が割れが発生しにくい。最後に脚の長さを微調整し、ぐらつかないようにしました。

桜の天板と欅の脚を組み合わせたのは初めてですが、適材適所であると思います。

Single Dish Dining Table for Cats — Part 8へと続く。
Single Dish Dining Table for Cats — Part 6に戻る。

Single Dish Dining Table for Cats — Part 6

欅の脚4本の枘部分に裂け防止用の穴を貫通させてから、楔を打ち込む切り込みを鋸で加工。ウリンの端材を枘の寸法に合わせて鋸と鑿で加工して楔を作りました。その後、木工接着剤を塗布してから楔を枘の切り欠き部分に打ち込み、垂直を確認して固定中。

Single Dish Dining Table for Cats — Part 7へと続く。
Single Dish Dining Table for Cats — Part 5に戻る。

Single Dish Dining Table for Cats — Part 5

猫用一枚皿食卓テーブルは飽きて来たので、しばらくは作る予定がなかったのですが、インスタを見た人から依頼があったようなので、桜と欅の端材を使って製作します。

欅の端材を猫用食卓テーブルの脚部に使用するのは初めてですが、硬い材なので細かな加工には適しているはず。

桜の一枚板はすでに平面出しをしたものが残っていたので、それを使います。穴を貫通させるのにちょっと苦労しました。

加工済みの4本の脚は天板裏に載せてあるだけ。これから通し枘用の四角い穴を貫通させます。桜も硬い材なので、鑿だけで穴を貫通させようとすると非効率的です。

いつもはドリルで小さな穴を空けていますが、今回は弘法市で買って来た小型の卓上ボール盤を使って穴を貫通させてみよう。

精度が要求されるこのような加工にはボール盤が向いているのかもしれない。

ドリルならこの大きさで6個も穴を空けるのはほぼ不可能に近い。滑ることなく真っ直ぐに穴が貫通している。

鑿を使って枘穴を貫通させました。

Single Dish Dining Table for Cats — Part 6へと続く。
Single Dish Dining Table for Cats — Part 4に戻る。

Ise Jingu Miyama Cedar — Part 5

愛和グループホームを2ヶ月ぶりに再訪問しました。御山杉を製材した伊賀市の大西製材所に行ったことを報告することが目的です。

フリーマーケットの会場に到着したら社長が不在でした。社員だと思っていた青年が社長のお孫さんであることがわかりました。お孫さんは来場者に無料で振る舞うかき氷の準備をしていました。

程なくして業務スーパーでブロック型の氷を買って来た社長が戻られました。我々が社長から入手した「御山杉」は、大西製材所が木材市で出品していたものを「御山杉」であることを知らずに仕入れたと言われていました。製材所の社長と親しくなってからは直接、大西製材所から仕入れているそうです。

今回は社長に報告することが目的でしたが、ついでに桜の板二枚と桧の板一枚を入手しました。

Ise Jingu Miyama Cedar — Part 6へと続く。
Ise Jingu Miyama Cedar — Part 4に戻る。

Ise Jingu Miyama Cedar — Part 4

御山杉の一枚板に関する新たな情報を取得しました。「御山杉 一枚板」をキーワードにネット検索でヒットしたサイトの一つを運営する会社が滋賀県内にあるという情報です。

その会社名は有限会社馬場木材、設立は1956年とあります。現在は馬場銘木という名称で、銘木、木材販売、加工、木製看板の製作やオリジナル家具の販売をされているらしい。会社は彦根市にあるそうで、恐らく嘗ては製材所であったと推測します。

ヒットしたサイトに売約済みとなっている御山杉板二枚が掲載されています。いずれも長さが4,000ミリの長尺物であり、幅が840〜930ミリのものと940〜1,030ミリのものになっている。幅が狭い方の厚みは55ミリ、広い方の厚みは60ミリ。いずれも価格が1,000,000円。

馬場銘木の御山杉専用ページの下の方に製材前後の原木の写真4点が掲載されており、そのうちの一枚に原木の上に人が乗っているものがあります。原木の直径がその人の身長近くあることから察すると、手元にある御山杉一枚板の元となった原木と大体同じ直径であるかもしれません。

我々の手元にある御山杉と比べると、長さがおよそ二倍、幅が150ミリ以上も広い。恐らく、中心により近いところで挽いた材であると思われます。我々の手元にある板は厚みが70ミリ近くありますが、平面出しをすれば10ミリほどは薄くなるので売約済みのものと大体同じだろうと思います。原木が同一の御山杉である可能性もあります。この辺りの情報は実際にお店に行って、確認するしかないだろう。会社名から判断すると、元々は製材所であるだろうと上述しましたが、兄に聞いてみると亡父の元取引先ではなかったようです。

Ise Jingu Miyama Cedar — Part 5へと続く。
Ise Jingu Miyama Cedar — Part 3に戻る。

Single-Flower Vase Made of Kaya and Test Tubes

碁盤を解体してできた榧の端材を使って、ちょっと大きめの一輪挿しを製作しました。

等高線のような木目が特徴的な材ですが、ネットで「榧、木目、杢」のキーワードで検索しても同じような木目がヒットしません。相当、珍しい材なのか、あるいは榧ではないのか?よくわかりません。(追記:同様の木目の材がヒットしました。やはり「本榧」と呼ばれる日本産の榧で間違いなさそうです。碁盤や将棋盤の他に仏像などの木彫り用の材料としても古代から使われているようです。)

使用した試験管は先日、東寺ガラクタ市で仕入れた太くて長めのPYREX®ブランドの試験管。試験管の径18ミリに対し、ø19ミリのドリルビットを使って穴を空けたので、逆さにすると試験管が穴から出て破損する恐れがあるので、テープを巻いて口径を調整しました。

これまでに製作した一輪挿しの中で最も大きくて背が高い。いつものように全体に亜麻仁油を塗布すると、特徴的な木目がさらに際立つようになりました。

Single Dish Dining Table for Cats — Part 4

穴を空けた際に傷が付いて没にしたクリの一枚板を自作のトリマー用平面出し治具を使って少し削って修復しました。桜と比べると軟らかいクリ材は加工しやすいものの、木口や木端に近い位置で枘穴を貫通させると木目に沿って割れが発生することもあります。割れ目を拡げながら木工接着剤を塗布して固定中。

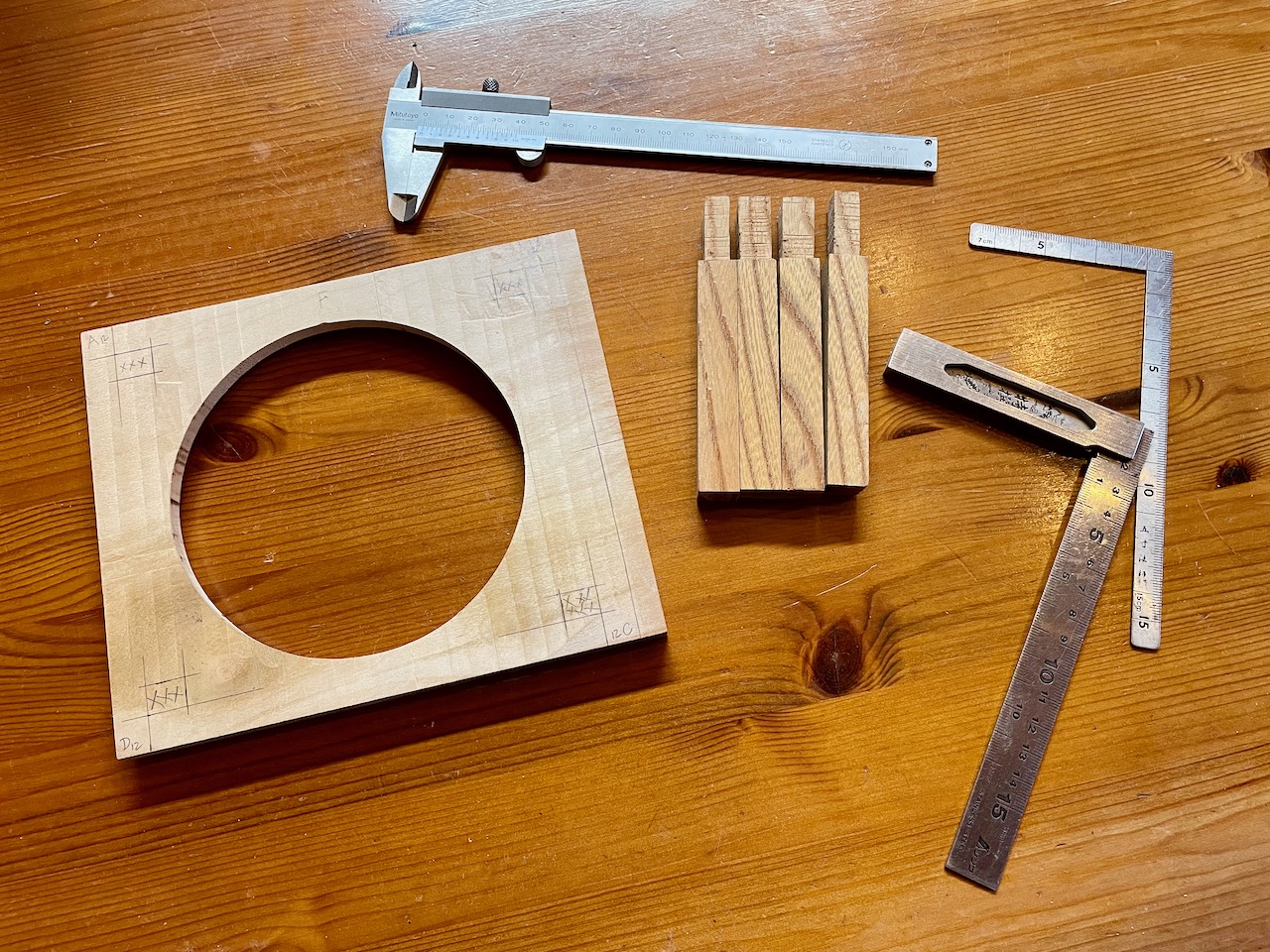

前回と同様に今回も同じクリの端材を脚部に使用します。

ウリンの端材を加工して楔を打ち込みました。

Single Dish Dining Table for Cats

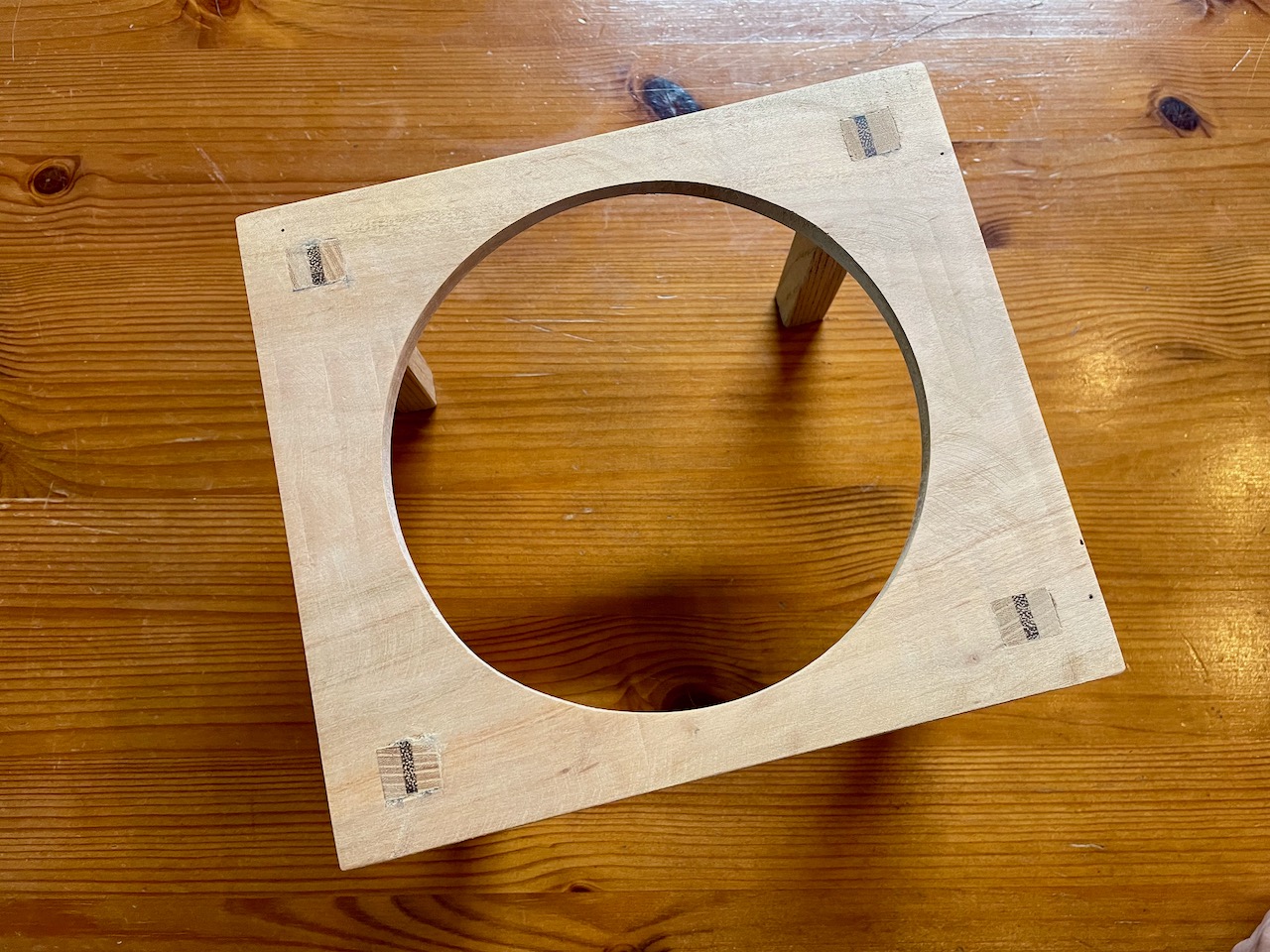

完成した猫用一枚皿食卓テーブル全体に亜麻仁油を塗布しました。米国製CORELLEの小皿がピッタリと隙間なく載るように0.5ミリぐらいの精度で穴を明けました。

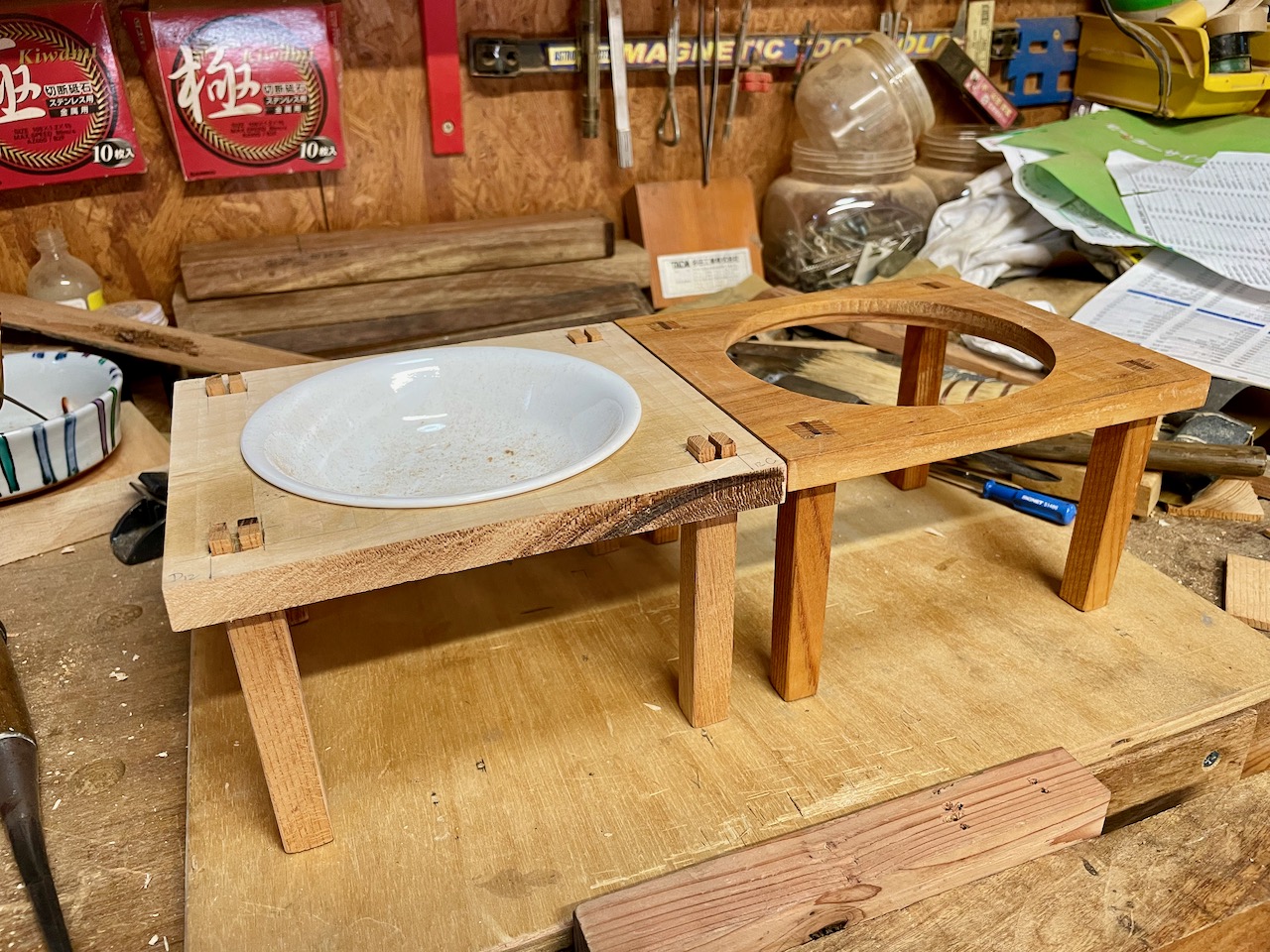

左が前回、右が今回、製作したもの。そろそろ猫用一枚皿食卓テーブルの製作に飽きてきた。メルカリに出品して妥当な価格で売れたらさらに増産するかもしれません。

今回、製作した猫用一枚皿食卓テーブルの寸法を以下に記しておきます。

天板:L150 x W199 x T11~12ミリ
天板高さ:107ミリ
穴の口径:129ミリ
皿の口径:137ミリ
皿の深さ:34ミリ

Single Dish Dining Table for Cats — Part 5へと続く。
Single Dish Dining Table for Cats — Part 3に戻る。

Single Dish Dining Table for Cats — Part 3

木目に直交する向きに幕板を取り付けてぐらつきを抑えました。幕板は反り防止の役目もあります。

全体に亜麻仁油を塗布。

Single Dish Dining Table for Cats

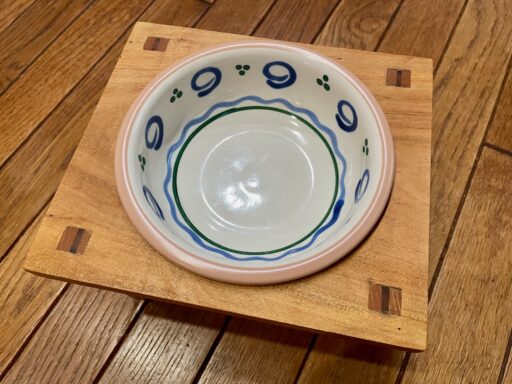

別の皿を載せるとサイズがぴったし。

皿は前世紀にミシガン州のスーパーで買ったCORELLE®の小皿。今では希少なMADE IN USA.

Single Dish Dining Table for Cats — Part 4へと続く。
