Feb 242018

IMG_3957

束柱Bの高さを決めるため、100円ショップで入手した水準器を使ってみたら、その精度が今ひとつ信頼できないことがわかりました。上が100円ショップ、下が以前から使っているホームセンターで入手した水準器。100円ショップのものは束石設置時など、使用を限定した方が良さそうです。

IMG_3957

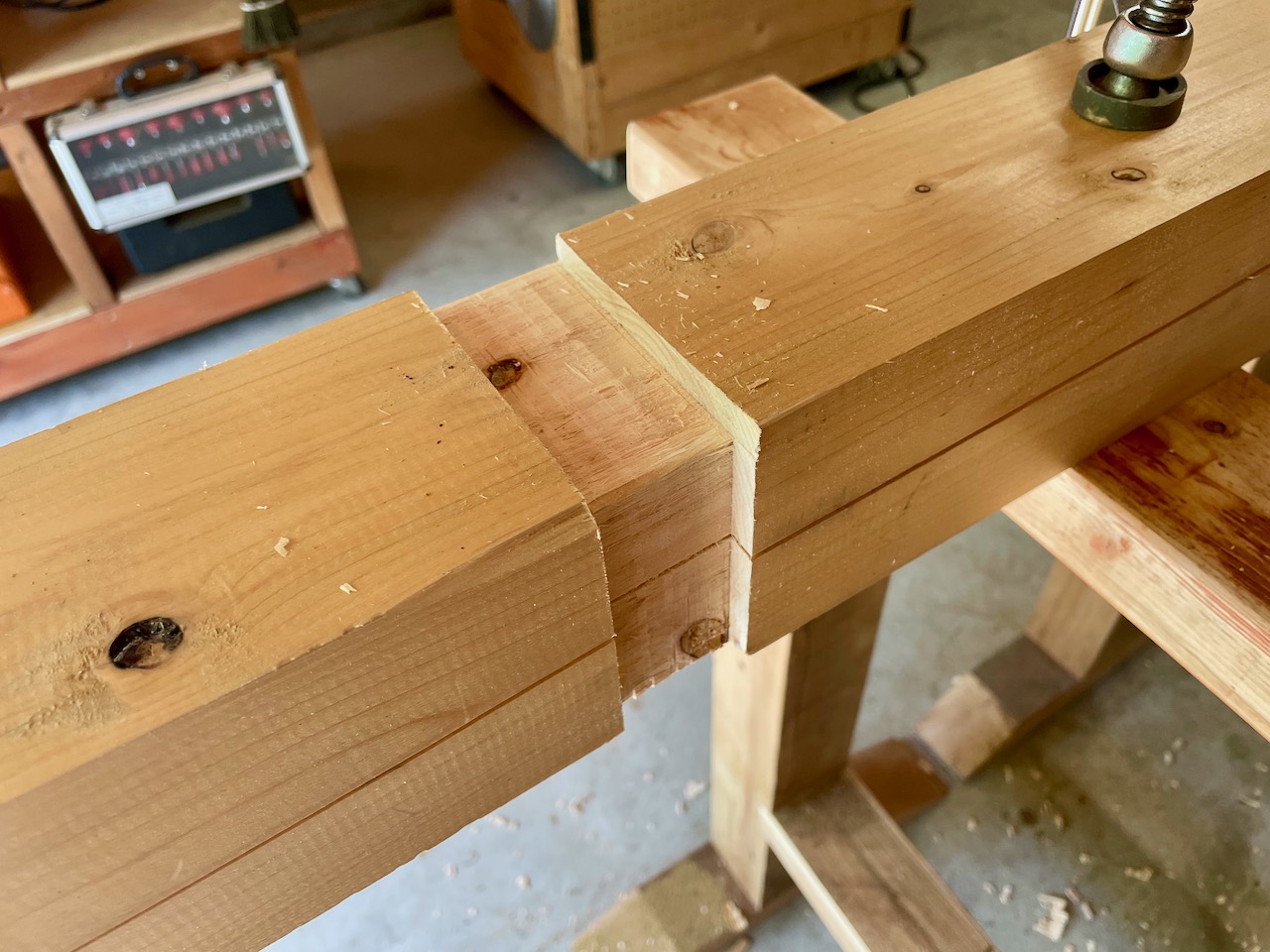

束柱Bと土台Bはほぞを組んで接合し、L字型金具で固定します。(座掘りした穴が土台表面に空く羽子板ボルトは不要であると判断しました。)ほぞの向きに注意。土台Bのほぞ穴を少し大きめに空けて横方向に調整しやすいようにしてあります。

IMG_3957

この部分は羽子板ボルトを使わずにシンプソンのL字型金具を使用しました。

IMG_3957

杉90ミリ角の土台Bは、柱Eと柱Fに長めのコーススレッドビスの斜め打ちで留めました。L字型金具も併用。

IMG_3957

母屋側と同じように短い方の筋交いの長さに合わせるために、土台Bの上にWRC2x4材を載せて、羽子板ボルト用の穴を13ミリのドリルビットを用いて空けました。

Wood Carport — Part 86へと続く。
Wood Carport — Part 84に戻る。

Nov 072017

IMG_3428

当初は南側の丸太先端部分を10〜20センチほど切断し、丸太に平行するようにして新たに杉の角材を補強材として渡す計画でした。その際に彫った切り欠きを角材で塞ぎました。ログウォールに近い丸太の根元部分にも板金処理を施工。

IMG_3428

補強用の桁を取り付けたので、二連梯子が地面から届くようになりました。

IMG_3428

3本の角材(根太兼梁)の間に2×6材の補強用根太を取り付けますが、根太受け金具をログウォールに直接固定できないので、幅広のWRC製の板を2枚、取り付けました。

IMG_3428

根太受け金具(SIMPSON LUS26)は2×6材用。

IMG_3428

斜め打ちの釘を金具の両側から2本ずつ。

IMG_3428

ACQ加圧注入材の床板を梁と根太の上に載せてビスで固定しました。幕板の厚み(38mm)分をオーバーハングしてあります。この時、中央の梁が7ミリほど長かったので、丸鋸と鋸で切断し、長さを揃えました。一枚目の床板は上にフェンスの柱を載せるので、耐水性抜群の加圧注入材としました。2枚目以降はWRC製2×6再利用材を使用する予定です。2枚の根太は上から床板に仮固定してあります。

IMG_3428

幕板を梁と根太の先端に長めのステンレス製ビスで固定し、内側に根太受け金具を取り付けました。どんどん強度が増して行きます。腐朽した丸太3本の上に載せてあった改修前のベランダは、今にも崩れ落ちそうで危険な状態でしたが、柱4本で支える構造となる改修後のベランダは母屋とはほぼ独立している状態なので、強度としては新築時よりも増しているかもしれません。

Rebuilding Another Balcony — Part 17へと進む。
Rebuilding Another Balcony — Part 15に戻る

Nov 042017

IMG_3388

補強用として4本目の柱を北側に立てます。柱を立てる真下には大引はないので、2×6材の根太を2枚増設しようと考えましたが、2枚では幅が76ミリとなり、90ミリ角の柱を支えるのは強度不足かもしれないし、3枚にすれば金具を取り付けるビスが隙間に入る可能性もあります。そこで、思い出したのが家庭菜園をされている裏庭に置いてある大きな束石。南側の大きなウッドデッキを解体した時に出た重量級の束石です。

IMG_3388

束石は持ち上げるには重すぎるので、裏庭から最短距離で転がしながらウッドデッキ床下に移動させました。あまりにも重いので、地面に置くだけで良いかと手抜き作業が頭をよぎりましたが、ここまでやるのならもう一手間かけて、面倒でも少し掘り下げてから設置することにしました。水平を確認しながら50ミリほどシャベルで掘ってから重い束石を設置しました。束石の上には100ミリ角の古材を立てました。

IMG_3388

ウッドデッキの上に新たに立てた補強用の柱と梁の接合には、シンプソンポストキャップを使用。柱の取り付け位置を左右に調整しながら垂直を確認できるので、便利な金具だと思います。

IMG_3408

合計4本の柱でベランダを支えることになりますが、補強用の柱が床下に束柱があるので最も頑丈になりそうです。

Rebuilding Another Balcony — Part 14へと続く。
Rebuilding Another Balcony — Part 12に戻る。

Jul 212016

DSC_0296
BEFORE

細長いウッドデッキ西側に念願の階段を取り付けることにしました。上の画像は去年の5月に撮影したものです。デッキ完成直後に階段を取り付けようとしましたが、簡単には取り付けられない事情がありました。束柱の上に大引きを載せ、その上に根太と床材を載せる「大引き工法」には一つ、大きな弱点があります。構造上、通し柱が立てられないという欠点です。そのために、手摺やフェンスの柱は床の上に後付けで立てることになり、一直線の手摺やフェンスであれば、安定しません。ぐらつきをなくすために直角に接する別の手摺やフェンス、筋交いなどが必要になります。

階段を取り付けるとなれば、西側の手摺を撤去しなければなりません。上の画像では隠れて見えませんが、母屋ログウォールのノッチの向こう側にもう一本、床上に立つ柱があり、ログウォールに固定しています。こうすることで、手摺にぐらつきはなく、安定していますが、これでは階段を取り付けることはできません。

IMG_0381
AFTER

ノッチの背後に隠れていたWRC製の柱を取り外して、南の方に移設しました。床材には3つのシンプソン金具で固定。若干のぐらつきはありますが、許容範囲内です。これで階段が取り付けられるようになりました。ブロック基礎から床面までの高さがおよそ790mmなので、理想的な傾斜角度32.3ºを達成しようとすれば、4段の階段となり、最下段までの距離は1,000mmとなります。ポーチの階段のように毎日、頻繁に使用する階段ではないので、一段減らして3段の階段にすれば、傾斜角度は38.3ºとなり、少し急な階段になりますが、最下段までの距離は750mmで済みます。いずれの場合もストリンガーの幅は140+100=240mmで計算しています。今は一時的に脚立を置いているので、それと比べると随分と便利になります。

stairs790-240

blocklayer.comで階段の図面を引くとこんな感じになります。ストリンガーの首の部分が85mmで短すぎると警告がありますが、日本では雨ざらしの屋外の工作物は建築基準法の対象外なので無視します。

stringer956
stringertemplate


木取り図まで作成してくれます。幅240mm、長さ956mmの板を二枚、用意して木取り図に従って切断すればストリンガーが出来上がります。直角三角形の頂点は下から122mm、441mm、760mm。

今回はできる限り廃材や余材などを有効活用しようと考えています。余材に2×10材はないので、幅140mmの2×6材を接合させたものをストリンガーに使おうと計画中。

Small Deck Stairs — Part 2へと続く。

May 072015

IMG_2753

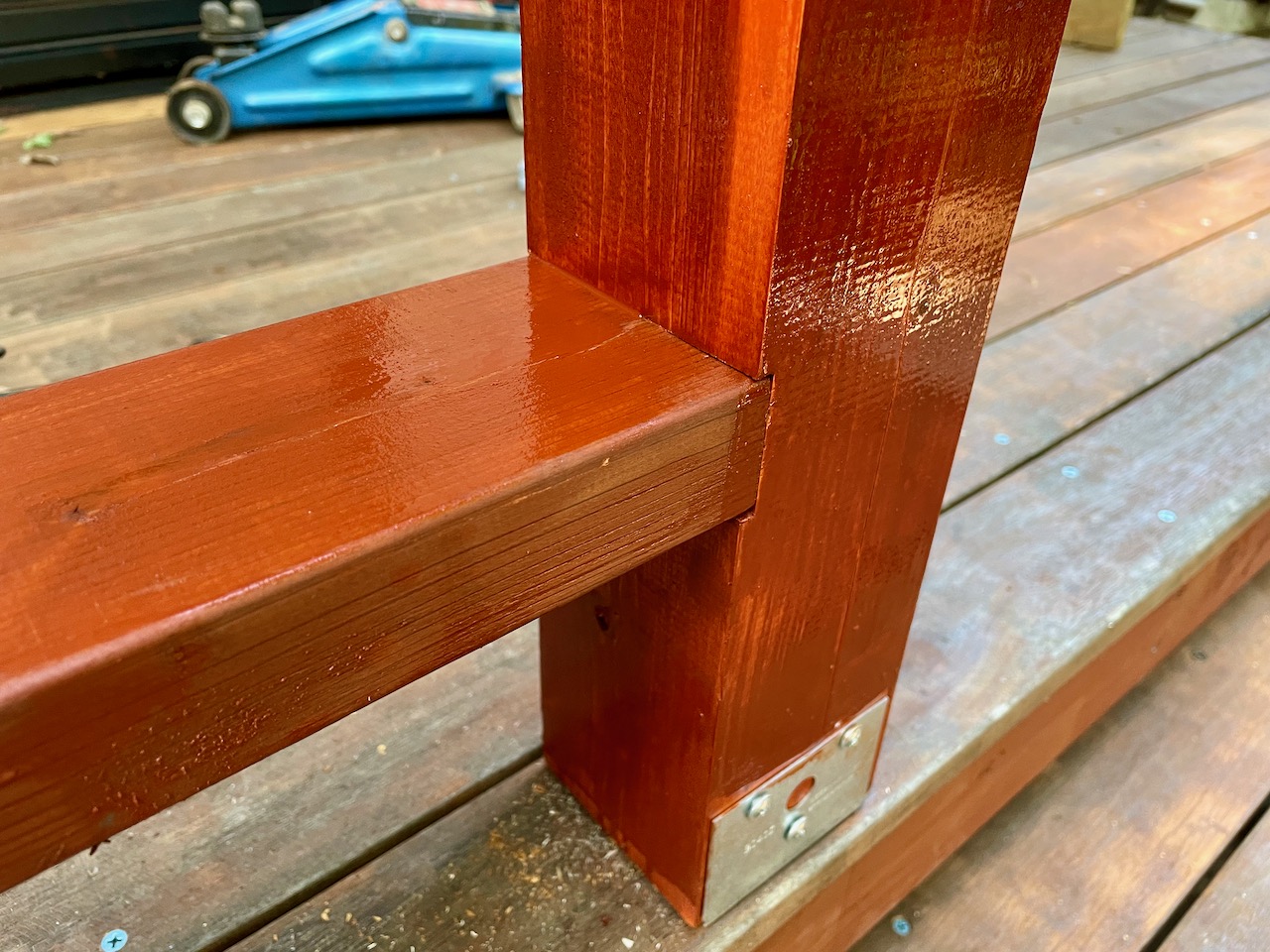

手摺用の中央の柱2本にシンプソン金具を使い、追加で柱の足元を補強しました。この部分はすぐ上に横に渡した補強材があるので、インパクトドライバーが使えません。そこで、下穴を空けてからVESSELのフラットプレート・ラチェットを用いてシンプソン専用ビスで固定。

DSC_0292

階段の設置を断念した西側の柱を母屋ログウォールに手摺を介して固定しました。これで仮設の筋交いを取り除いても手摺兼フェンスがぐらつかなくなりました。手摺にもたれかかってもびくともしない丈夫なデッキとなりました。

Part 17へと続く。
Part 15に戻る。

May 032015

DSCF2876

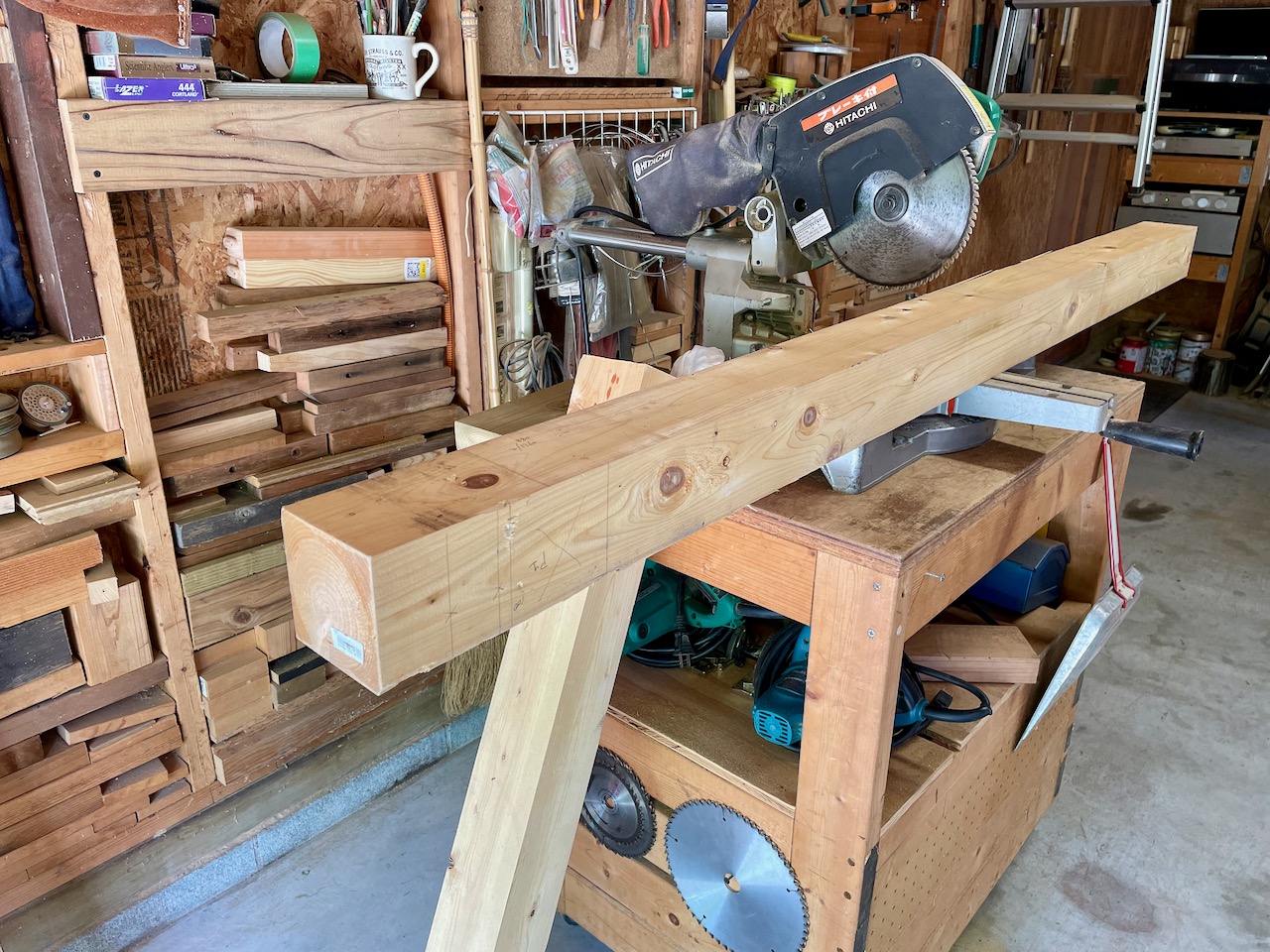

調達した杉の角材は、荒削りの状態で面取りも何も施してなかったので、電気鉋で軽く表面を削りました。含水率が高いため、桧KD材(人工乾燥材)と比べると二倍以上の重量があります。

DSCF2875

電気鉋で面取りも可能です。

DSCF2883

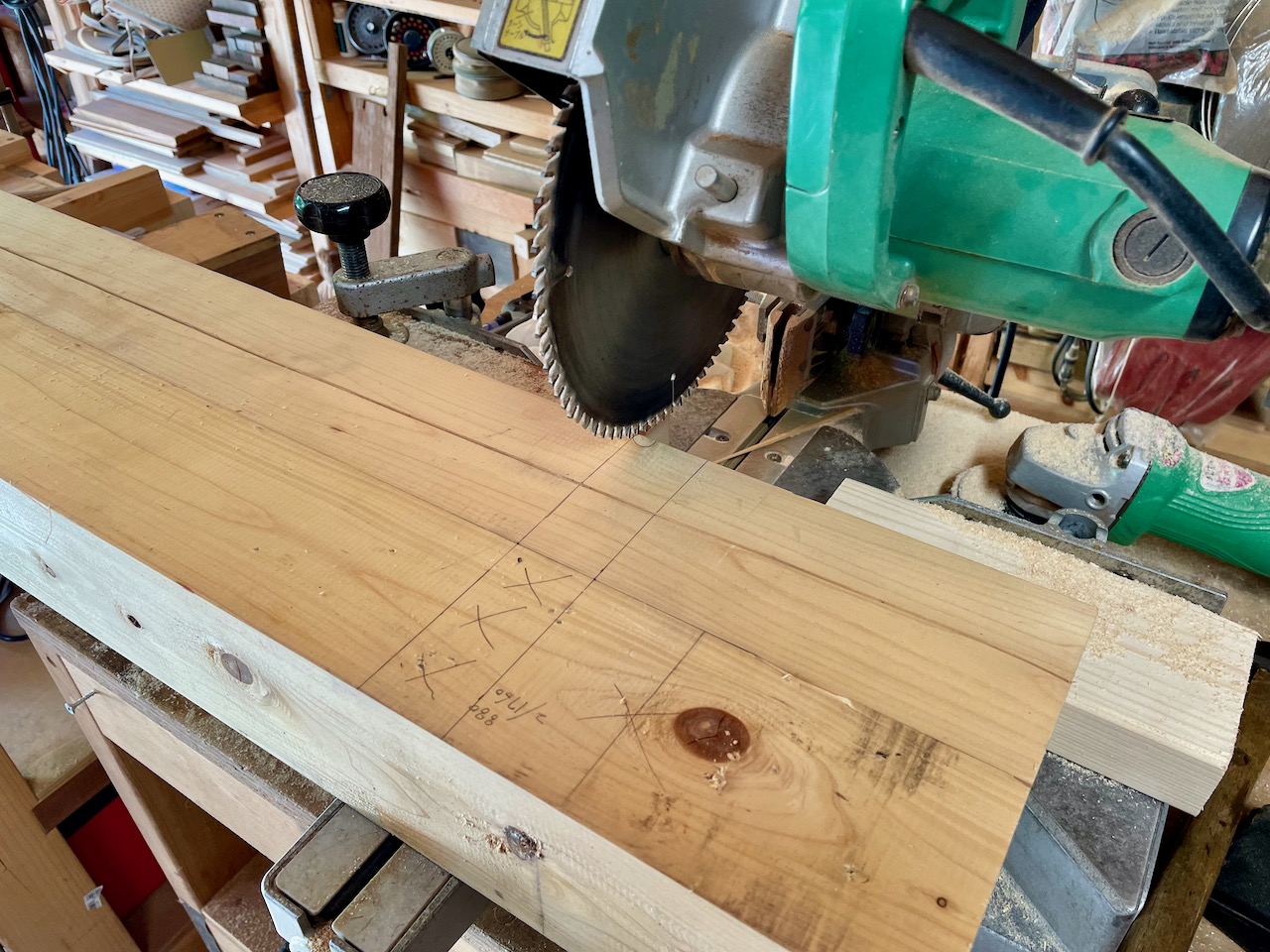

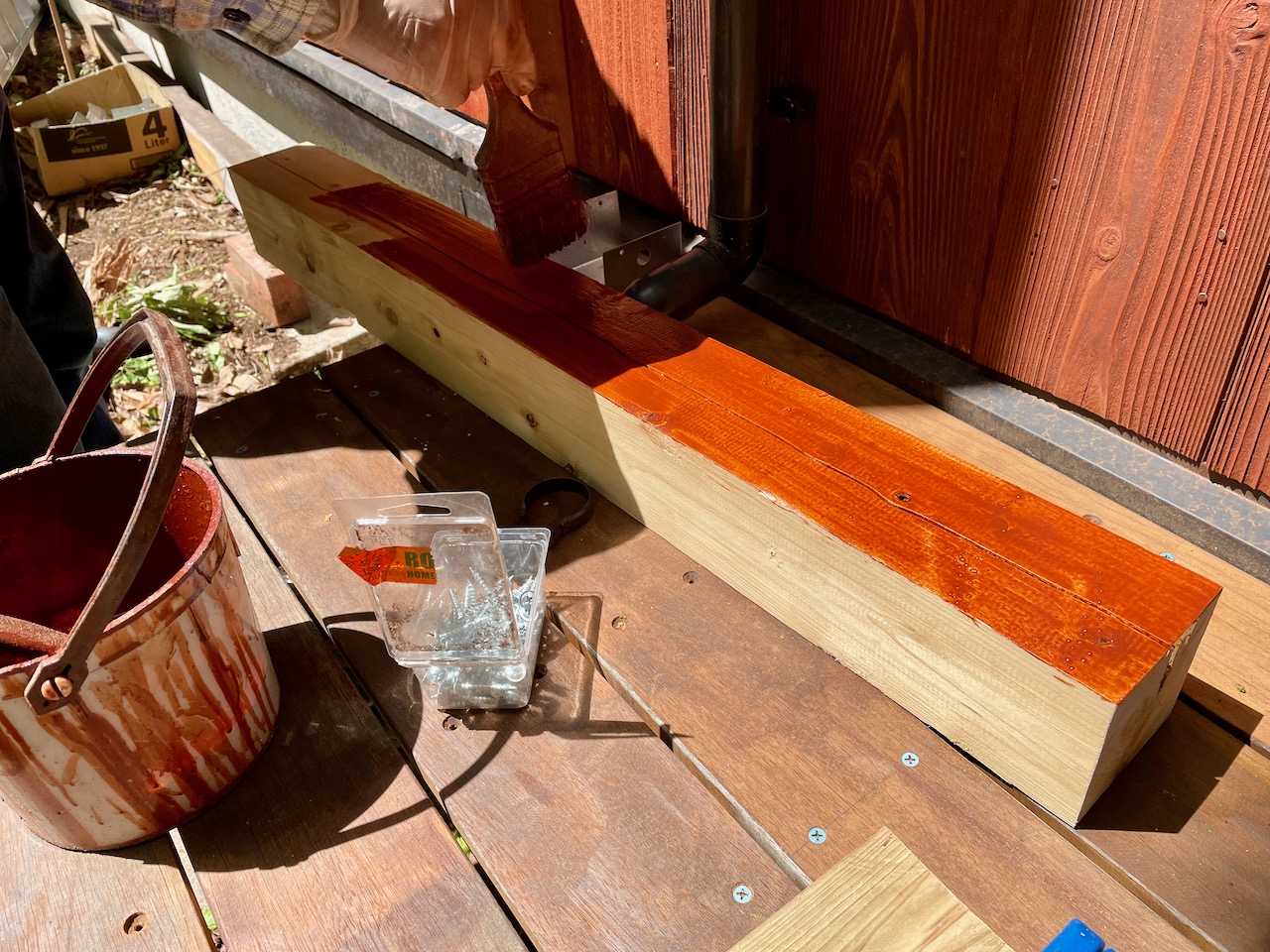

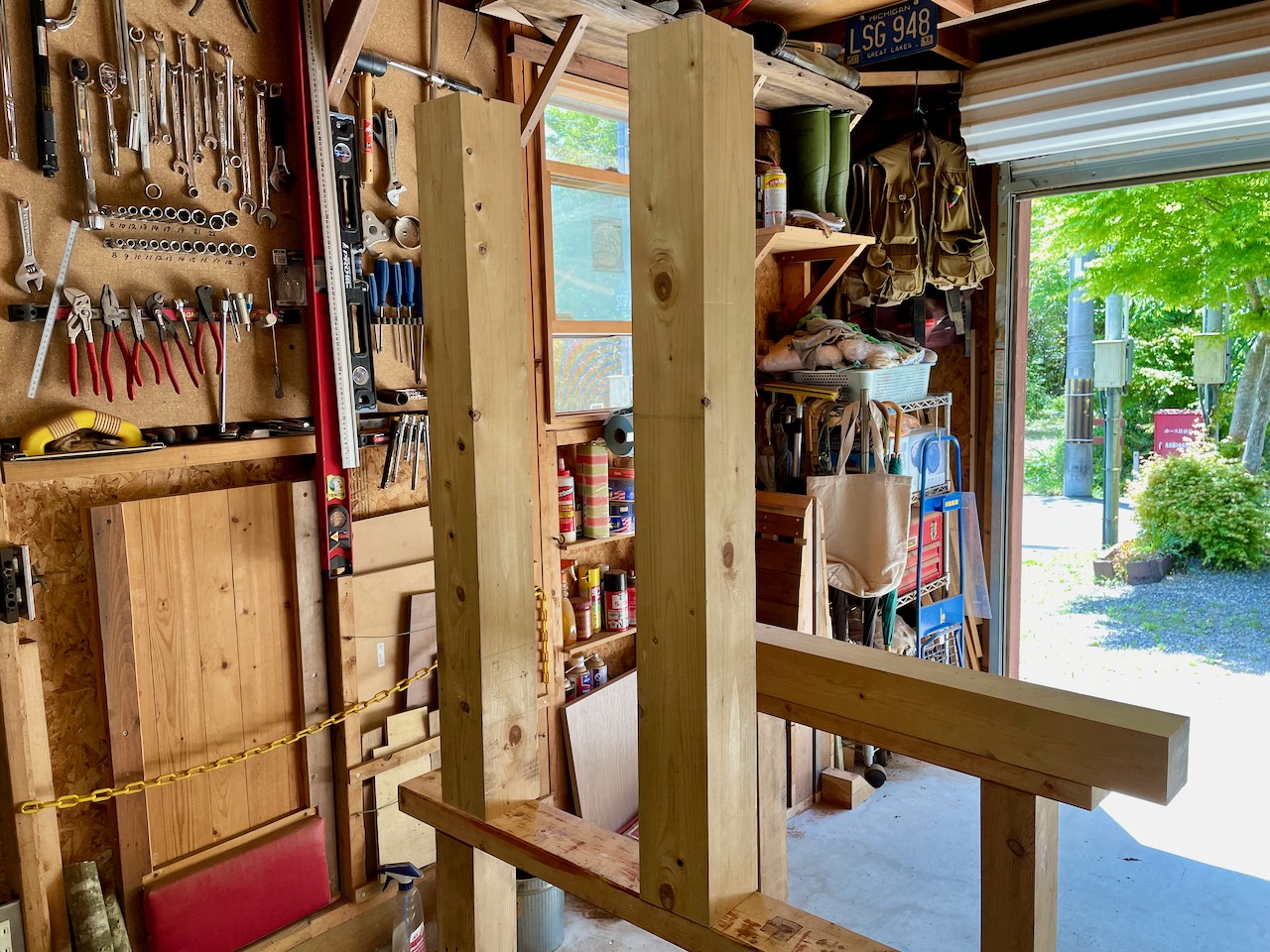

今日は高さ900mmの4本の柱を床材の上に取り付けます。丸鋸で角材を切断後、キシラデコール、ビニーで全面塗装。斜めにカットした短いWRC 2×4材はオーバーハングさせる柱の一部を支える補強材。

DSCF2884

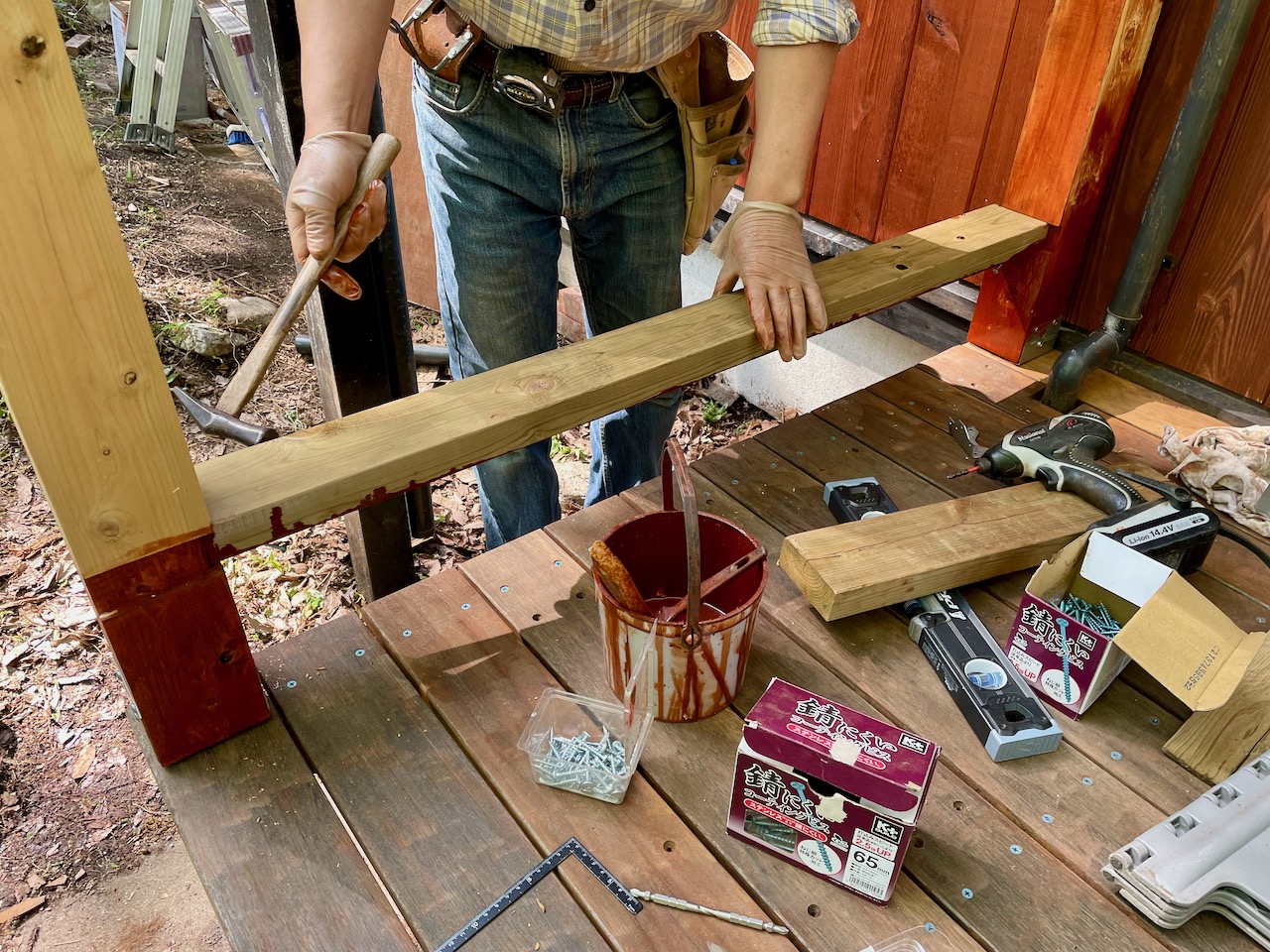

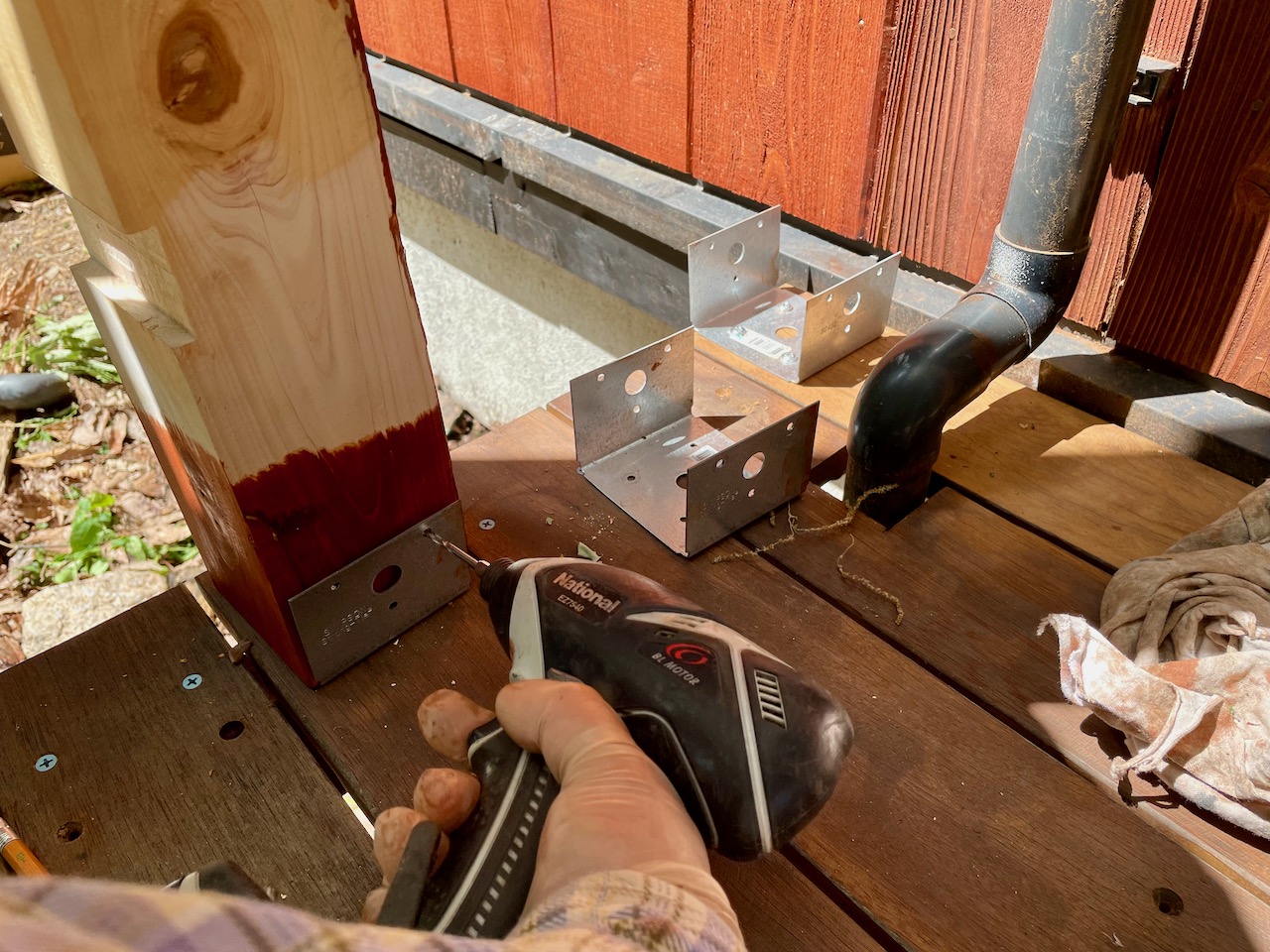

細長いデッキを少しでも広く使おうと、手摺兼フェンス用柱は38mm分、オーバーハングさせます。その突き出た部分を下から支えるのがこの補強材。シンプソン金具(SポストキャップBC40)を取り付ける位置に目印をしてから下穴を空けます。

DSCF2886

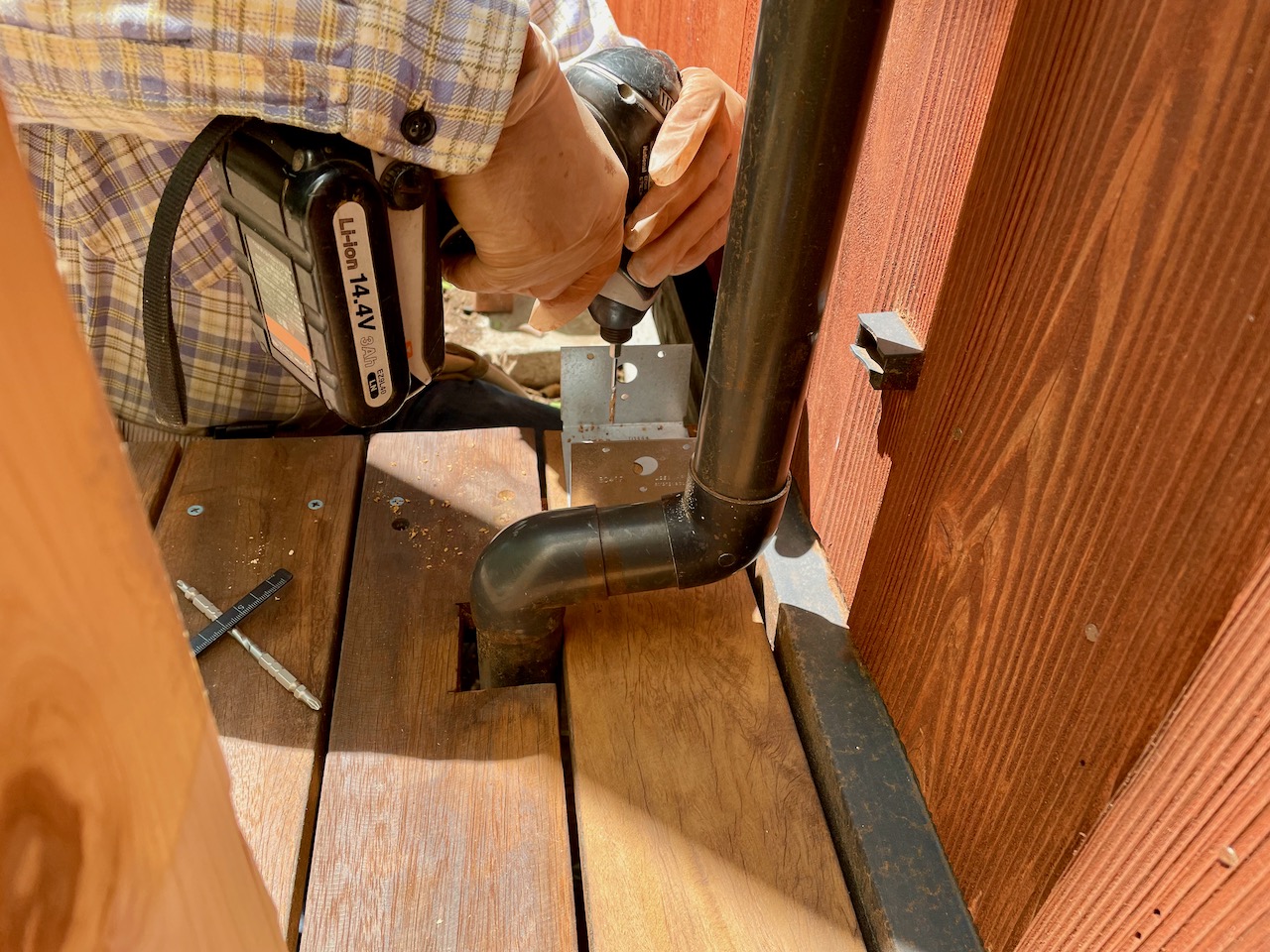

割れが発生する可能性があるので、念のためドリルで下穴を空けています。

DSCF2891

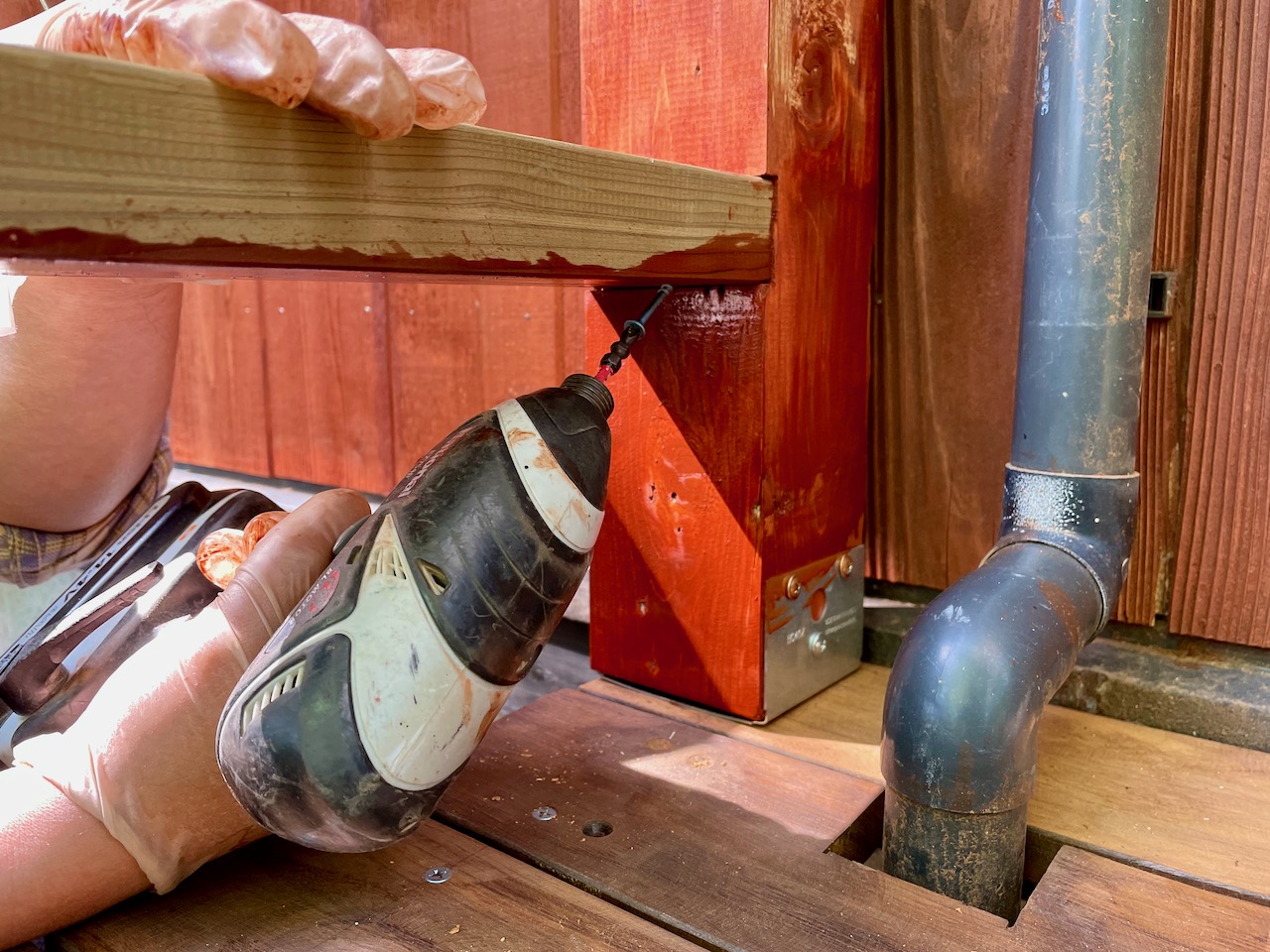

金具の固定に使用しているビスはシンプソン金具専用ビス。屋外で使用しても、シンプソン金具と同様に耐食性があります。

DSCF2893

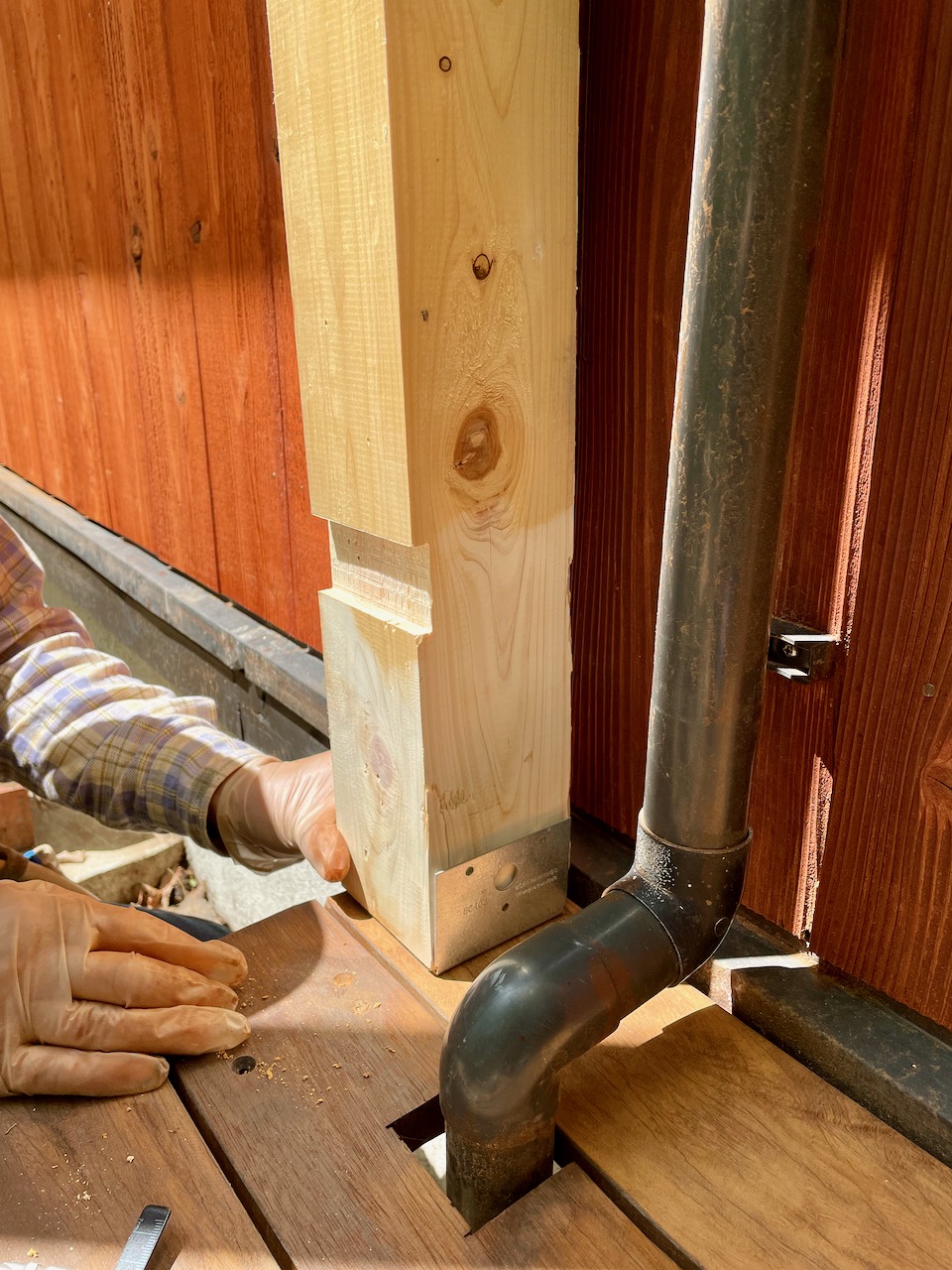

点(ビスの頭)で支えるか面で支えるか、少し迷いましたが、柱の底部4カ所に穴を空けて、面で支えることにしました。

DSCF2896

この取り付け方法は独自の発想であり、今回思い付いた施工方法なので、実績がなく、柱をしっかりと固定できるかどうかわかりません。

DSCF2901

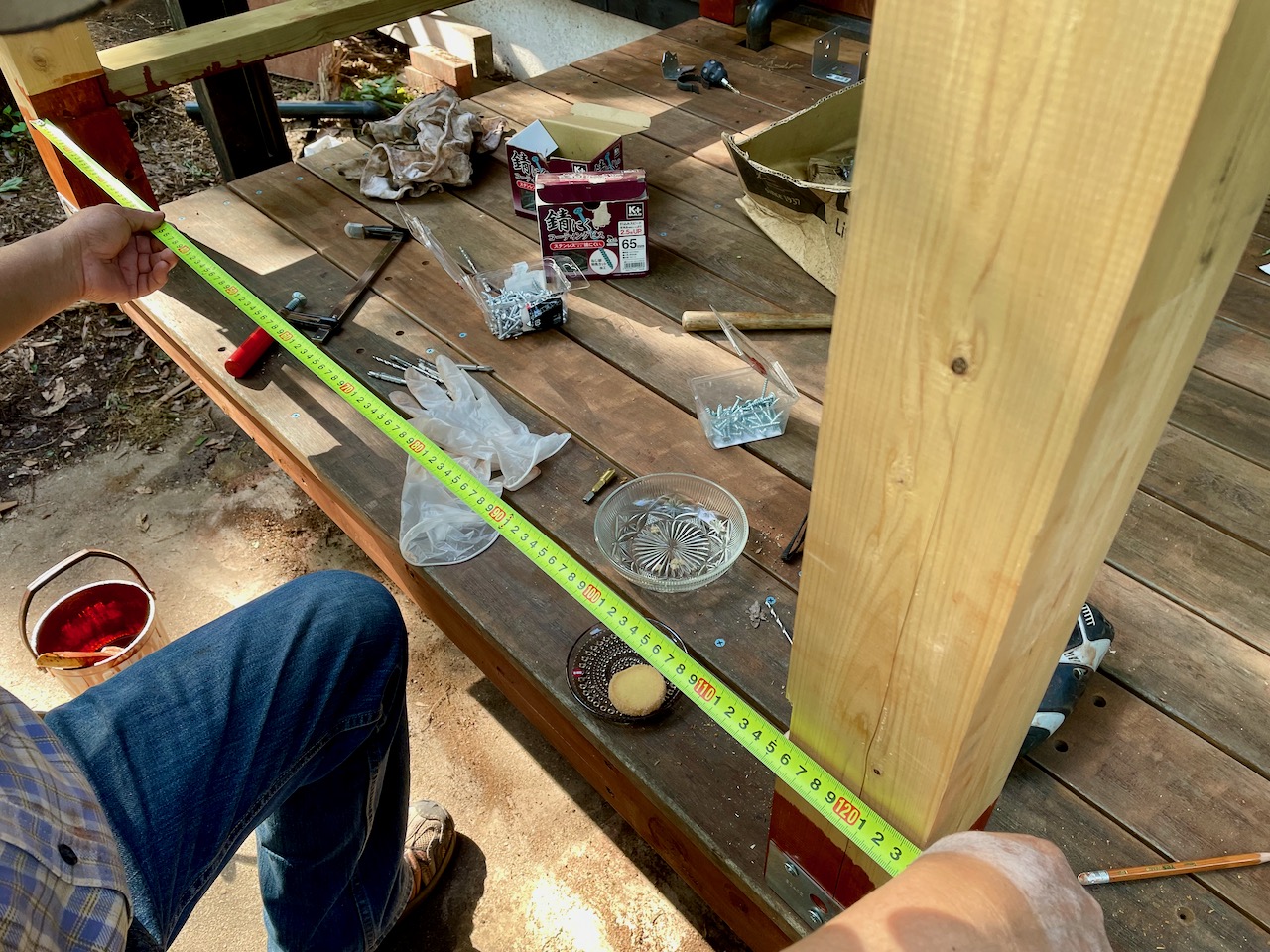

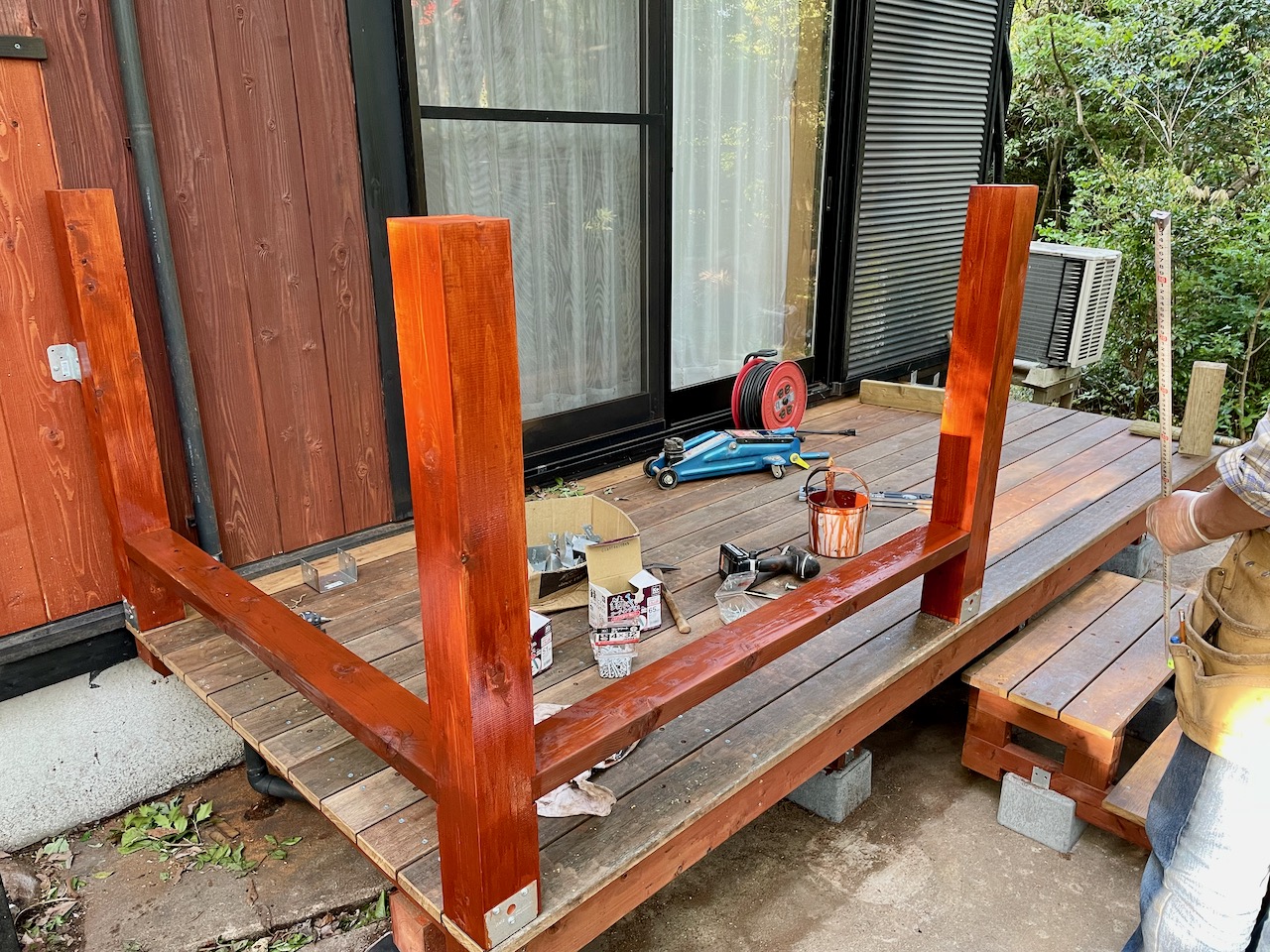

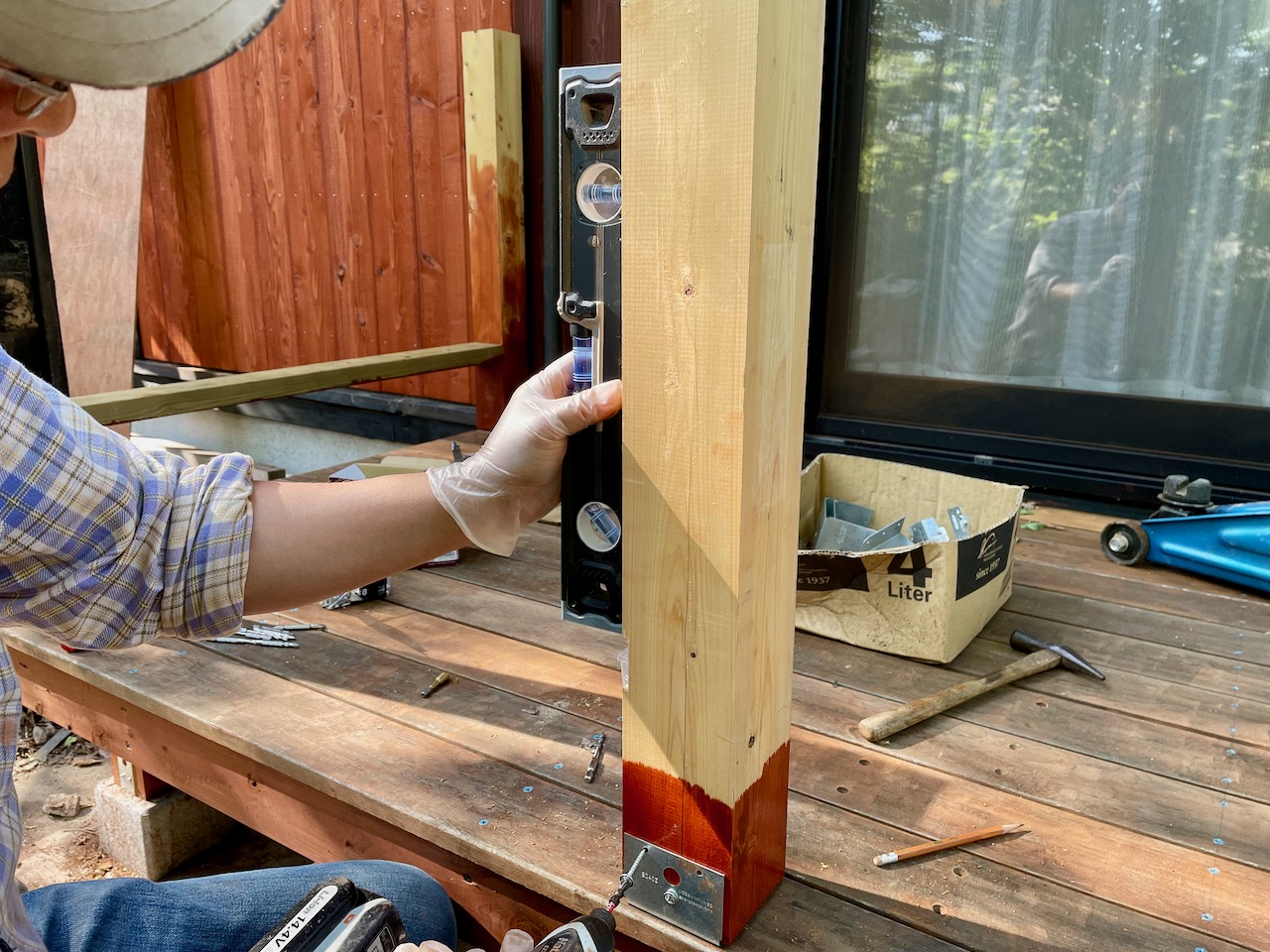

高さ900mmの4本の柱が立ちました。この状態ではぐらぐらしています。

Part 14へと続く。
Part 12に戻る。

May 022015

Deck Plan Fence

桧の床材を張り終えたウッドデッキに手摺兼フェンスを取り付けることにしました。材料は90mmの角材を使用する予定で設計図と木取り図を引き、材料を調達するため、資材の品揃えが豊富な大型ホームセンターに買い出しに行きました。

IMG_3015

床材と同じ桧の角材を仕入れる予定でしたが、在庫品が割れが酷い木材ばかりだったので、未乾燥、荒削りの杉の角材を使用することに急遽、変更しました。90 x 90 x 4000mmが1本と90 x 90 x 3000mmが4本。合計5本の杉間伐材を木取り図を元に切断してもらいました。切断費用が¥50 x 8回で¥400もしました。

IMG_3013

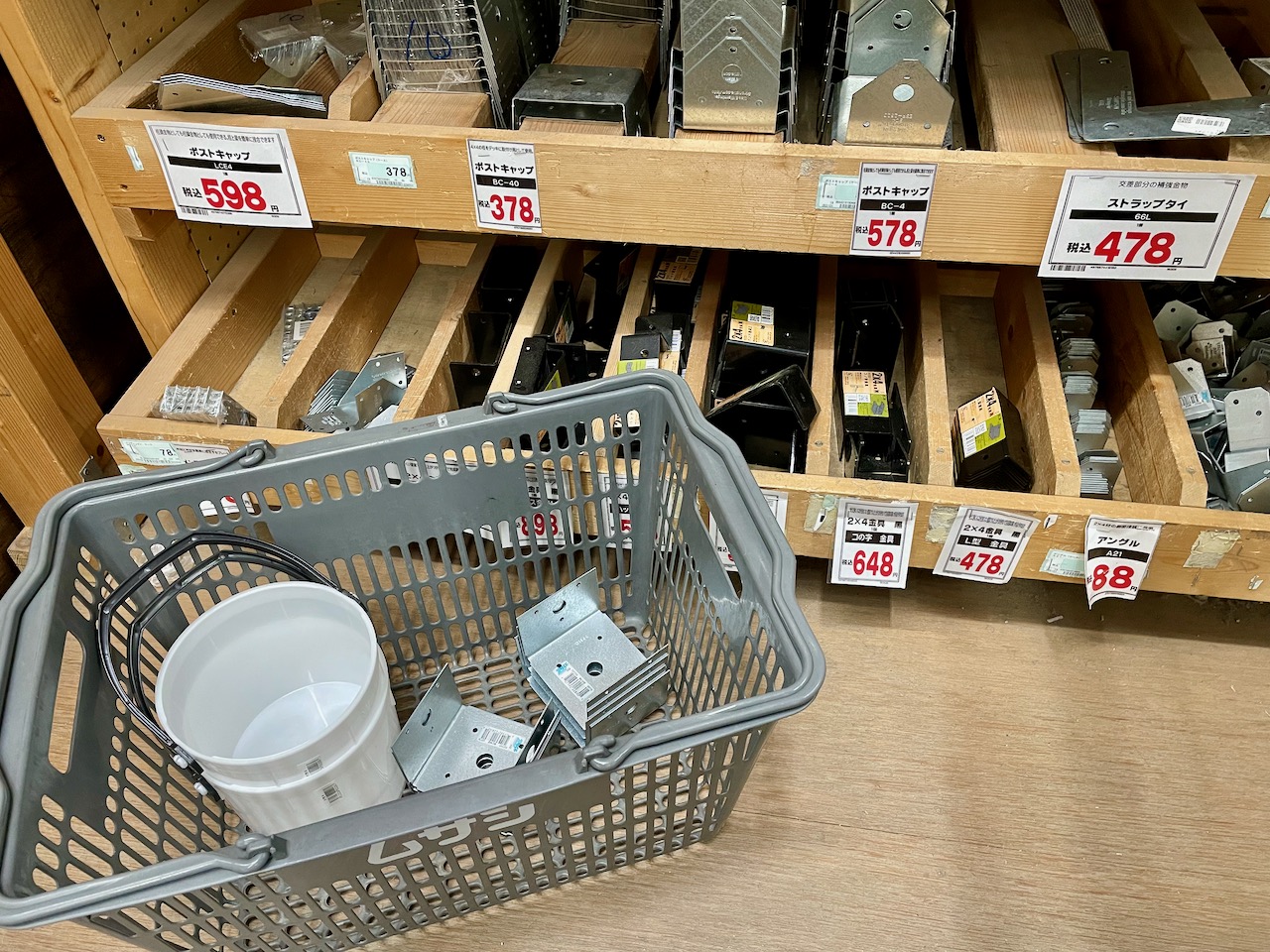

切断後は1.5mの角材が8本、1mの角材が4本なので、すべてJimnyの車内に積載可能。シンプソン金具5個(SポストキャップBC40)も合わせて購入しました。

Part 13へと続く。
Part 11に戻る。

Apr 222015

IMG_2630

2×6の根太掛けを母屋に取り付けました。デッキ床材の長さ4000mmに合わせて、2000mmの2×6材を2枚固定した後に、金具取り付け部分が足りないことに気付き、少し、延長させました。上の写真には、床材を張るときに邪魔になりそうなログの通しボルトが写っています。邪魔になるというより、確実に干渉するので、ボルトの位置に床材に穴を空ける必要があります。

IMG_2631

長さ999mmに切断した2×6加圧注入材を5枚、仮に取り付けました。

IMG_2637

大引きにはステンレス製65mmのコーススレッドを斜め打ちで仮に固定しました。

beamjoist

大引きと根太の接合に関してはAmerican Wood Councilが発行する”Prescriptive Residential Wood Deck Construction Guide”を参考にしました。上の図6で、オプション1の方法を採用しました。片方から2本、もう片方から1本の釘を斜め打ちして固定するオプションです。

IMG_2636

母屋側との固定にはシンプソン金具(SダブルシェアハンガーLUS26)を使用。水平になるように取り付けたら、位置が高すぎて、床材が窓枠の下に入りそうにありません。

IMG_2641

母屋に接する一枚だけ、床材の高さを調節するつもりで、根太を5枚仮り組みしました。しかし、高さが合わない原因は何か?考えてみると、それは根太に使用する2×6材か4×8材の大引きの高さにありそうなことがわかりました。高さが規定の寸法(140mmと184mm)ではなさそうです。仮り組みした根太はすべて撤去し、根太の高さをすべて調節してから再度、組み直すことにします。

作業の難易度:5段階で3

Building A Small Deck — Part 7へと続く。
Building A Small Deck — Part 5に戻る。

Mar 042015

IMG_2424

当プロジェクトではこれまで日立卓上スライド丸鋸(C8FB)は、主に撤去した廃材と再利用する材木の切断に使用していました。本日より、新材の切断に使用するので、10年以上使い続けたチップソーを新しいものに交換することにしました。

IMG_2427

交換したチップソーは、元々付いていたものと同じ外径216mm、刃数80ですが、厚みは2.2mmから2.0mmへと薄くなりました。テンプレートを元に墨線を描いたSPF 2×10材のストリンガーを真新しいチップソーで切断。切れ味がまるで違う。切断面は鉋掛けしたかのようにつるつる。こんなにも良く切れるのならもっと前に交換しておけばよかった。

IMG_2430

上下両端のみ切断したストリンガーをハンガーボードに合わせてみました。角度、サイズ共に狂いはありません。しかし、これからノッチ部分を切断するストリンガー3枚は、どのようにしてハンガーボードに固定すれば良いのか?ハンガーボードの裏から長めのコーススレッドで取り付ける予定でしたが、ハンガーボードの裏には取り付けたばかりの柱があり、コーススレッドが届きそうにありません。スカートボードは取り付けないので、斜めに留めると丸見えになります。上から留めれば、踏み板と干渉しそうです。

IMG_2432

木工作業で困ったときに頼りになれるのはシンプソン金具ということで、急遽、近くのホームセンターで2×4用の根太受け金具LUS24を調達してきました。35.5ºで傾斜している階段のストリンガーに、直角に固定するLUS24はそのままの状態では取り付けられないので、ストリンガー最上段を金具の形状に合わせて加工しました。

IMG_2434

ハンガーボードへの固定には耐腐食性能に優れたシンプソンのビスとユニクロの釘を使用しました。切断したストリンガーの塗装には防腐防虫効果があるクレオトップ(ブラウン)を使用しました。施主様ご自身が塗装作業を実行されました。踏み板左右のオーバーハングは20mmから30mmに変更。本日の作業はこの辺りで終了しました。スカートボードは本当に不要なのかどうか、踏み板をすべての段に仮置きした時点で再検討します。強度的には不要であると思うのですが、見栄えを考えるとどうなのか?踏み板の木口が風雨に直接晒されると木材の腐朽を早めることにならないか?逆にスカートボードを取り付けずに水はけを良くしておいた方が隙間に水が溜まらないので良いのか?

作業の難易度:5段階で3

Part 15へと続く。
Part 13に戻る。

Feb 082015

DSCF2182

東側のウリンデッキの床面高さに合わせる(段差を付けない)ために、再利用する既存根太の高さを20mmほど低くする必要があると考えていましたが、根太と母屋土台とを固定するシンプソン金具(S ダブルシェアハンガー)を新調して根太の取り付け高さを調節すれば、根太の幅を短くする必要がないことに気づきました。ここまで解体したのなら、中途半端に根太だけ残さずにいっそのこと、全部解体してしまおうという企画です。

根太を撤去すれば長さを調節するための切断作業や電気鉋による根太表面の再処理作業が容易になります。また、ダブルシェアハンガーの取り付け位置を変更することにより、床板として使用する予定の桧(40 x 85 x 2000mm)をより効率的に張ることが可能です。(デッキの端から2000mm、4000mm、6000mmの位置に根太の中心線を配置させることにより、端材を減らすことが可能。)

Part 8へと続く。
Part 6に戻る。

Aug 212014

Installing Air Conditioner Pipe Cover

リビングルームのルームエアコン用配管と同じような化粧カバーを南側屋根裏部屋に新調したルームエアコン用配管に自作しました。エアコン室内機は窓のすぐ上に取り付けたので、配管は真っ直ぐに下ろすことができず、窓を迂回させながらバルコニーに設置した室外機へと繋げる必要があります。

Mitsubishi Air Conditioner MSZ-GM254-W-IN

先ずはシンプソン金具を使って、銅管二本と電線を壁面に固定しました。ドレンホースはこの時点では固定しません。自作する木製化粧カバー内部で勾配を考慮しながら固定します。

DSC07277

隙間を埋めるパテは電気屋さんが置いて行ったものを使用しました。化粧カバーは水平に取り付けます。長さ1,825 mm(長い方)、高さ63mmの角材は端材を使用。角材は外側を壁と同じ色で塗装してから長めのビスで壁の胴縁に固定。

Installing Air Conditioner Pipe Cover

水平方向の化粧カバーの幅はドレンホースの勾配を考慮して131mmであるのに対し、垂直方向は幅が若干、細めの110mm。垂直方向の板は母屋の壁から取り外した廃材と新しいSPF 1×4材を使用しました。

Installing Air Conditioner Pipe Cover

端の部分も板で塞ぎました。

Installing Air Conditioner Pipe Cover

水平方向の板は、古い家具の棚板として使われていた古材を再利用しました。コウモリが巣を作ると困るので、板は隙間なく張り合わせてあります。

DSC_4353

塩ビ製の化粧カバーとは違い、壁と一体化しています。

作業の難易度:5段階で3

Jul 252014

Rebuilding Porch Steps

中央の側板をデッキの根太にシンプソン金具を用いてビス留めしました。しかし、この状態ではデッキに接する踏み板が干渉するので、金具とビスの頭の高さ分を切り欠きしなければなりません。

Rebuilding Porch Steps

外側の側板2枚をポーチの柱に長めのステンレス製ビスで固定し、内側の側板と張り合わせました。張り合わせに使ったビスは、錆びるけれども安価なビス。

Rebuilding Porch Steps

各段に2×4の踏み板を3枚ずつ、溶融亜鉛メッキの釘で固定しました。これで階段の組み立てはほぼ完成しましたが、左右で外側側板の取付角度が違い、下段の方が大きくずれています。これでは不格好なので、外側側板に笠木を取り付けることにしました。

最下段のみ、蹴込み板を取り付けましたが、腐朽しないようにコンクリート基礎から浮かせています。また、側板とコンクリート基礎の間にラバープレートを挟んであります。

Part 6へと進む。
Part 4に戻る。

Jul 062014

Rebuilding Balcony
July 12, 2003

防水目的のトタン板を巻いた丸太の上にWRC 2×4材を固定。

Rebuilding Balcony
July 16, 2003

床板はWRC 2×4材を使用。ステンレス製の釘とビスで固定しました。継ぎ目から浸水しないよう、一枚の板を10枚、並べました。固定する前に裏面もキシラデコール、ビニーで塗装済み。

Rebuilding Balcony
July 20, 2003

4×4の柱をデッキ部分に固定するシンプソン金具はこれしかないと決めるのにかなりの時間を要しました。ベランダ外側にもたれかかってもぐらつかないように柱を確実に床に固定する必要がありました。

Rebuilding Balcony
July 26, 2003

手摺部分はすべてWRC 4×4材を加工します。画像はサイズ合わせをしているところ。

Rebuilding Balcony
July 27, 2003

電動ノコギリで切り込みを入れてから、

Rebuilding Balcony
July 27, 2003

鑿でカット。

Rebuilding Balcony
July 27, 2003

X字形に組んでから、

Rebuilding Balcony
July 26, 2003

手摺に長いビスで固定。Xは4つ製作しました。

Rebuilding Balcony
July 27, 2003

揺すってもびくともしない頑丈なベランダが完成しました。ビスの部分から浸水しないよう、仕上げにコーキング処理しています。

このポストは2003年7月施工時の製作過程を記録したものです。

Rebuilding Balcony — Part 1に戻る。

作業の難易度:5段階で4

Jul 042014

Building Exterior Wood Steps
May 28, 2005

(WRCは4×4の角材しか近くのホームセンターで入手できなかったので、)増設した柱は105mm角の米松。地面に設置したコンクリート基礎まで伸びるこの柱は、ポーチの構造的には不要ですが、仕上がった時の見栄えを考えて取り付けました。側板は2×8のACQ加圧注入材を二枚重ね。ポーチ幕板との接合部分は切り込みを入れています。

Building Exterior Wood Steps
May 29, 2005

補強目的の中央の板は2×10材。この時点で増設した柱二本と両サイドの側板にはキシラデコールのビニーを塗装しました。中央の板は完成後にほとんど見えなくなるので、安価な防虫、防腐塗料、「クレオトップ」を塗布。

Building Exterior Wood Steps
May 29, 2005

5段の階段にしましたが、4段でも良かったかな?と思案中。今から段数を減らすとなると、一からやり直すことになるのでこのままで行こうということになりました。(ポーチの床表面からコンクリート基礎までの高さは948mm。)

Building Exterior Wood Steps
May 29, 2005

キシラデコール、ビニーで塗装したWRC 2×4材を乾燥中。2×4材は踏み板に使用します。

Building Exterior Wood Steps
May 29, 2005

最上段の踏み板3枚をステンレス製の釘で側板に留めました。一部にビスを使っているのはなぜなのか、理由を忘れました。左右の側板外側までの幅は790mm。

Building Exterior Wood Steps
May 29, 2005

水捌けを良くするために蹴込み板(踏み板間の垂直部分)は取り付けていません。

Building Exterior Wood Steps
June 5, 2005

コンクリート基礎に接する側板の最下部に、ゴム製プレートを挟んでから錆びないシンプソン金具とコンクリート用のビスを用いて、基礎に固定しました。

ポーチからガレージ勝手口へと通ずる木製の階段が完成。これで母屋とガレージ間の動線が短くなります。ポーチとガレージの間にある狭い通路は不要になりました。

作業の難易度:5段階で4
