ガレージドア（シャッター）上の空きスペースは、何れ、電動の木製オーバースライダーに変更するつもりで、意図的に空けていました。ガレージ建築後10年が経過し、今の手動式のスティール製ドアに特に不満はないので、このままスティール製ドアを使い続けることにしました。となると、ドア上方の空きスペースが無駄に空いているということで、物置用の棚を製作することにした次第です。
今日は、西側に梁を設置し、床材を固定して物が置ける状態にしました。東側の床材は仮に固定したままの状態です。
A Shelf In The Attic — Part 3へと続く。
A Shelf In The Attic — Part 1に戻る。
ガレージドア（シャッター）上の屋根裏に大きな未使用空間があるので、一部を棚にして物置スペースとして有効利用することにしました。ウェスタンレッドシダーの余材（長さ12’の2×4）をギャンブレル屋根の勾配に合わせて角を落とし、強度を考慮して縦に置いてガレージドアの上に渡しました。
垂木に釘で仮留め。
梁として使用する長さ615mmのSPF 2×4材を上から固定するための下穴を空けました。先日、工具市で入手したPALMGRENの4″ボール盤専用バイスと孔空け用ジグを使用。
ボール盤を所有していない私にボール盤専用バイスは不要なので、間違って入手してしまったかと思っていましたが、一工夫すれば、孔空け加工時のバイスとして機能することがわかりました。ワークベンチにはクランプで固定します。
この組み合わせを使うと確実に2×4材の中心に真っ直ぐな孔を空けることが可能。
棚板と言うか屋根裏スペースの床材が手元にないので、ベニヤ板の端材を仮に固定してみました。Weberのグリルとチャコールスターターを置きました。床板を貼れば、横3.6m、縦0.6mの面積が物置スペースとして利用できます。高さは中心部で小学生の身長ほどあります。
A Shelf In The Attic — Part 2へと続く。
ガレージ勝手口木製ドアの修復が完了しました。屋外側は木部防腐剤（クレオトップ）を塗布しました。前の塗料（OLYMPIC OIL STAIN）が残っていて、意図せず、アンティーク調仕上げになりました。
屋内側はこれまで通り、OSMO COLOR 3101ノーマルクリアーを再塗装。ドアの修復完成記念にWELDITの真鍮製フィンガープレートを取り付けました。
ビスも真鍮製を使用。フィンガープレートは装飾品として取り付けたので、実際にこのプレートを指で触れるわけではありません。
庇を取り付ける前は、土台とドア枠の隙間から雨水が浸水していましたが、現在はそうした問題も解消したようです。
作業の難易度：5段階で4
ガレージ勝手口庇の1×4野地板にルーフィング材を貼り、その上からアスファルトシングルを取り付けました。シングルは一枚、向きが逆になっていますが、後から修正できないし、機能的には何ら問題なさそうなのでこのままにしておきます。
アストロプロダクツ製板金加工用ハサミ（ストレート）を入手したので、試しにトタン板を切断し、水切り加工することにしました。横から見えていた1×4野地板の木口が綺麗に隠れました。板金は私が最も苦手とする分野ですが、専用のハサミを使えば、ほぼ真っ直ぐにトタン板を切断することができるし、バイスに挟んでハンマーで叩けば、トタン板を直角に折り曲げることも可能であることがわかりました。
アスファルトシングルは二枚重ねて専用の釘で留めましたが、庇の裏側に一枚目を留めた釘が貫通していました。これで貫通した釘が気になるので、ドレメルのミニルーターで突き出た部分を切断しました。火花が盛大に飛ぶので注意。
念願の勝手口ドア用の庇が完成しました。横殴りの強い雨はドアの下部を濡らしますが、庇がなかった以前と比べると濡れ方が随分とましになりました。
作業の難易度：5段階で3
Eaves for Garage Backdoor — Part 1に戻る。
腐朽したガレージ勝手口ドアの修復が完了したので、今度は腐朽した原因の一つを解消するため、庇を製作することにしました。米国製Handy Homeキットガレージに大きな庇は似合わないこと、ガレージ施工後に庇を取り付ける方法がわからないことなどを理由に、この10年間、ずっと放置していました。そのため、このガレージには立派すぎる勝手口木製ドアが雨水により、下の方が腐朽しました。やはり、ガレージ建築地の風土や母屋との位置関係を考えると、雨水がドアに当たるのを極力、避ける庇が必要です。
先ず、SPF 2×4材をドア枠の厚みに合わせて電気鉋で削ってから壁面に取り付けました。ドア枠に接触しない端の部分は45ºで面取り加工してあります。これまでは金具を使用して垂木（壁面と直角に突き出た材）を壁面に直接、取り付ける方法しか思い付かず、適切な位置にスタッド（間柱）がないので施工不可能と思っていました。今回、思い付いた方法は垂木を固定する2×4材を壁面に水平方向に取り付けるというアイデアです。この2×4横材はスタッドに固定するので庇の長さよりも長くなります。
垂木も2×4材で加工しました。垂木に加工した勾配はギャンブレル屋根の勾配に合わせてあります。間柱に打ち付けた横材とはシンプソン金具(ダブルシェアハンガー)で固定。垂木は3本、用意しましたが、強度的に2本でも問題なさそうなので、ドア中心線上のドア枠に固定する垂木は省略しました。（ダブルシェアハンガーは本来は根太受けに使用するものです。）
内側の野地板は斜めにカットしてあります。
勾配を加工した2本の垂木に1×4の野地板、3枚をビス留め。2×4横材、垂木、1×4野地板に木材防腐剤、クレオトップを塗布しました。
後は野地板にルーフィングを貼り、その上からアスファルトシングルを留めれば、オリジナルの庇はほぼ完成します。水切りを付けるかどうか、現在、検討中。
最近、Flickrにアップロードした画像ファイルのiFrameコードを当ブログサイトに埋め込んだ場合、iOSデバイスで閲覧すると、日本のApp Storeから入手できない最新版のFlickr Appをインストールするように促されるようになりました。画像ファイル右上のXをタップすると次回からは表示されなくなりますが、初回閲覧時は毎回、Flickr Appの広告が出るので、今日のポストでは試験的に以前のようにHTMLコードを埋め込んでいます。
4月20日付けのポストでRYOBIブランドの電動工具を購入したのは初めてのことかもしれませんと書きましたが、10年以上前に入手した電気鉋がRYOBI製だったので訂正します。ガレージ勝手口木製ドアの腐朽した部分を埋めるのに手元にある厚み48mmの余材をこの電気鉋で4mm削って、厚みを44mmに調整することにしました。確か、電気鉋がガレージの奥まった所にあると思い、見つけ出したのがこのRYOBI製の電気鉋ML-82Sでした。
この電気鉋の最大切削深さは1mmなので、切削深さを0.5mmに設定して、8回ほど鉋をかけると44mmの厚さになるはずです。最大切削幅は82mmなので、左右二回に分けて切削しました。段差は西洋鉋とオービタルサンダーで調節。
厚さ44mmに調節した松材を2枚、横に並べて切削した部分にはめ込みました。プラスチックハンマーで叩かないと入らないほどサイズはぴったりですが、この状態で木工ボンドで接着しても強度に問題があるのでホゾ組することにしました。と言っても凸部はないので、後から9mm厚の化粧板を切断して凸部を作り、ドア材に釘留めしました。厚さ44mmの松材に9.0mmストレートビットを用いて凹部を掘りました。二枚並べた松材の上部は中央に6mm幅の溝切りとギンナン面3分で飾り面取りを表と裏の二カ所に施しました。
ドア全体にペーパーをかけて修復作業がほぼ完了しました。上の画像は屋外側から見た勝手口ドアの様子。（ドアは米国仕様の内開きです。）
こちらは屋内側から見た様子。切削した部分はこんな風に腐朽していました。NORD製木製ドアに使われていた木材は米栂だと思いますが、この木材は水に対する耐久性が弱いので、防腐剤を塗布しておかないと雨水が当たると10年でこんなことになります。
後は塗装して、ドアを元通りにドア枠に取り付ければ、修復作業は完了します。
ガレージ勝手口ドア枠の修復作業がほぼ完了したので、次はドア本体の修復作業に取りかかりました。
先ずは腐食した部分を丸鋸と鋸を使って大胆に切断。厚みが44mmもある無垢材（恐らく米栂）を思い切って切断しましたが、この部分をどんな木材を使って、どのように修復すればよいのか、先のことはあまり考えていません。修復しやすいように出来る限り真っ直ぐに且つ直角を維持しながら腐食した部分を取り除きました。
取り除いた箇所は合計3カ所あります。こちらはレイズドパネルの部分。主に丸鋸と鑿を使って1インチ分、切削した後、1×6の端材を使って切削箇所と同じサイズに加工し、トリマーで飾り面取り加工を施しました。
飾り面取りは、リョービのトリマービットセットに付属するコロ付きギンナン面3分（R 7.5mm）がぴったり合うようでした。
トリマーを用いた面取り、溝切り加工で大事なことは、必要とする長さよりも大きく加工してから、卓上丸鋸などで仕上げのサイズに切断することではないかと思います。トリマーを使った初めての作業としては上出来。送る速さが遅いと切削面が焦げてしまいますが、焦げた部分や真っ直ぐではない部分は不要な部分なので、切断します。
実際に使用する部分はこの辺り。コロ付きのビットですが、ガイドとなる板をクランプで固定して切削しました。
冒頭の一枚目の画像に写っている最も大きな切除部分をどうするか、じっくり考えることにします。2x材では厚みが足りないし、手元にある余材の厚みは48mmほどあるし、幅も不足しています。接合方法も同時に考えなければなりません。
Repairing Garage Backdoor — Part 3へと続く。
Repairing Garage Backdoor — Part 1に戻る。
完成直後のガレージ勝手口ドアはこんなに綺麗な状態でした。キットガレージには勝手口ドアや窓、ルーフィングとアスファルトシングル（屋根材）などは付属しないので、この木製ドアや窓、塗料は輸入建材と木製シダーガレージを扱う、東京のジェイスタイルから購入しました。
木製ドアのメーカーはNORD。2×4キットガレージの勝手口ドアとしては立派すぎるほど重くて丈夫そうだと、当時は思っていました。しかし、月日が経過すると、丈夫だと思っていたドア枠とドアの下の方が、腐食しました。腐食の原因は定期的な再塗装を怠ったことと、雨水を防ぐ庇を取り付けなかったことだと思います。
腐食しているのは去年の秋頃に気付きました。修理するにも適切な電動工具はないし、そのまま放置していましたが、先日、工具を入手したので、修理するなら「ガレージライフ」フル稼働の今しかないということで、修理作業に取りかかりました。
先ずはドア枠の方から作業に着手。重い（多分、20キロぐらい）勝手口ドアを取り外し、腐朽して虫に食われたドア枠（外側と内側の両方）の下の方を鋸で切断。手元にあった余材（SPF 1×4材とコンパネ端材）を適当な大きさに切断して取り付けました。再び、腐朽しないよう、防腐剤（クレオトップ）を塗布。外側のドア枠には緩衝材を挟み入れる溝を切ってあります。ステップの部分はビス留めしました。
木製ドアが腐食した直接的な原因は前述した通りですが、間接的な原因として考えられることは、ドアが大き過ぎてガレージの壁側面に収まり切らなかったことではないかと思います。ドアの高さが2メートル近くもあり、4×4の土台を高さ半分ほど削り取ったので、ドアの取り付け位置が低過ぎたのではないかと考えています。取付位置が低いと、地面に落ちた雨水が跳ね返り、ドアの下の方が濡れてしまいます。また、勝手口ドアは母屋に面した西向きであり、日当りが悪いので、濡れた木材がなかなか乾かない。
木製ドア腐食の原因を解消するため、ドア枠とドアの修理後に大きめの庇を取り付けようと考えています。
木工の作業場としても利用しているガレージになくてはならない自作のワークベンチ（作業台）を紹介します。
ワークベンチを製作したのはガレージを建築して間もない2004年の夏。フレームの組み立てにはシンプソン金具（リジッドタイRTC24）と2×4 SPF材を主に使用しました。デザインはシンプソン金具のサイトからダウンロードした図面を参考にしました。ビスも錆びに強いシンプソン製。この金具を使えば簡単に直角に脚部と幕板、横板を繋ぐことができます。
フレームの大きさは、長さ150cm、幅50cm、高さ72cm。この上に長さ160cm、幅58.5cmの天板が載ります。
天板は元実家のガレージで棚板として使っていた厚さ35mmの無垢ラワン材を2枚、木ダボと接着剤を使って接ぎ合わせました。このワークベンチ製作中に左手親指を怪我したようです。この写真から10年前の記憶が蘇りました。インパクトドライバーに装着したビットがすべって親指の爪の付け根に。
天板に空けた小さな孔にはフレームとの接合に使用した木ネジが埋まっています。
等間隔に並ぶ大きな孔はワークベンチ用のクランプを取り付けるためのもの。フレームよりも天板を大きくしたのは、C型クランプが取り付けられるようにするため。脚部に棚を二段、設けました。上段はもう少し、下げた方が使い勝手が向上すると思います。但し、上段に置いたものは天板の孔から落ちてくる木屑や木紛に覆われるので注意。
2年前には開口幅90mmのバイスを天板に固定しました。鋸で小さな木材を切断する時などに使用しています。バイスの下にはテーブルタップが取り付けてあります。木紛が落下することを考えると、下段の棚に移設した方が良いかもしれません。下段は面取りしていない1×4材を並べてフレーム材に固定してあります。容易に移動できるよう、下段の棚下の脚部は2×4材を二枚重ねにしてキャスターを取り付けてあります。キャスター部分を含めた天板表面までの全高は83cm。
製作後、10年が経過した、このびくともしない頑丈なワークベンチは、現在も作業台として活躍中です。季節によっては作業台が物置台になっていることもありますが、春から初夏にかけてのこの季節は「ガレージライフ」ピーク時となるので今はフル稼働中です。
作業の難易度：5段階で3
数年ぶりにアンティーク家具のお店を訪問しました。今回、やって来たお店（Parthenon）は倉庫型店舗。卸売り専門の目立つ看板があったこともあり、これまで一度も足を踏み入れることがなかったのですが、店に入ると、我々のような一般客にも愛想の良い店員さんが応対してくれました。
現在、ガレージ勝手口に取り付けたドアの雨水に当たる部分が腐朽しており、自分で修復するか、輸入建材を買って来て自分で取り付け直すか検討中です。このお店はアンティークの輸入建材も取り扱われているので、店内を調べてみましたが、ガレージに似合いそうなドアはなく、安いものでも10万円程度はします。アンティーク建材の場合、ドアノブと鍵の取り付けが難しそうで、やはり、自分で修復した方が良いだろうということになりました。
あまりに店員さんの応対が親切だったので、記念に小さなアンティーク家具を一つ、購入することにしました。1930年代製造のイギリス製ネストテーブルの最も外側のテーブルをオケージョナルテーブルとして散売りしてあったものです。
脚部と幕板はオーク無垢材ですが、天板はオークの突き板が使用されており、その一部の接着が弱っていて浮いていますが、これは自分で修復できそう。梱包する前にワックスを念入りに塗布していただきました。このお店ではアンティーク家具の修復もされているようで、技術的な面でも信頼できそうです。
一週間ほど前から探していたMOSSのテント、”Olympic”が漸く見つかりました。ガレージ屋根裏収納スペースの奥まった所に赤い袋を発見。この専用バッグを見るのはおよそ9年ぶりのことです。ガレージ建築当時から比べると屋根裏収納スペースは広くなり、滅多に使わないものが所狭しと山積みになっています。先週末に木製小屋を探したけれど見つからなかったので、誤って捨てていなければ、ありそうな場所と言えば、ガレージの屋根裏か母屋の縁の下ぐらい。縁の下を捜索した後、ガレージ屋根裏に置いたものを今日はすべて下ろして整理しながら探そうと段ボール箱を3つほど下ろした時点で見つかりました。
専用バッグから取り出したテントはMOSS特有の強烈な臭い（どちらかと言えば悪臭）があり、ベトベトしてテントの生地がくっ付いていました。団子状にくっ付いたテント生地を慎重に拡げてみました。ポール（MOSSテントではアーチと言います）4本とフライシート、ペグの一式が揃っていました。この前、先に見つかったのは床下に敷くフットプリントのようです。
黒地に白抜きロゴにはSEATTLE U.S.Aと書いてあるので、REIに買収された後の製品だと思われます。（前期の製品にはCAMDEN MAINE U.S.Aと書いてあるようです。）デザイン重視でこのテントを買い求めたのは1990年代後半のこと。最後に設営したのは多分、99年の夏ですからこのテントを張るのは14年ぶり。Moss Tent Worksの創業者であるC. William Moss (Bill Moss)は1994年に亡くなっています。Olympicが製品化されたのはBill Mossが亡くなる少し前のことだそうです。
この背骨のラインに私は惚れ込みました。こんな美しいテントは他にないと思っていました。ポールにテントを吊り下げる方式ではこのラインは作れない。アーチをスリーブに通す方式だからこそ、この曲線美は生まれるのだと思います。創業者のBill Mossは芸術家であり、その1982年の作品の一つであるテント、Star Gazer IIはニューヨーク近代美術館（MoMA）の永久収蔵品になっているようです。

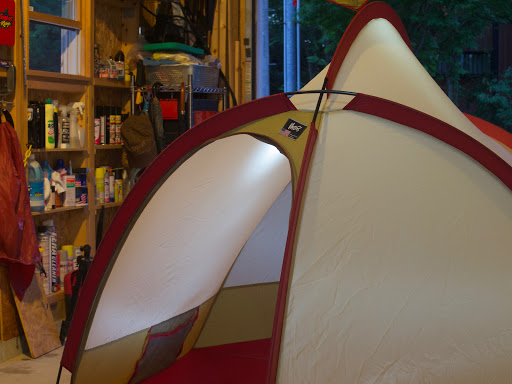

テントのサイズは大人二人と小さな子ども一人ぐらいでしょうか。出入口は2カ所。マニュアルを見なくても容易に設営できます。
フライシートもかけてみました。ペグを使っていないので弛みがありますがそれでも美しいシルエットだと思います。今夜は陰干しを兼ねて、ガレージ内にテントを張ったままにしておきます。MOSSテント臭はそのうちに気にならなくなるでしょう。ベタベタも暫く干しておけばましになるでしょう。ベビーパウダーを振っておくと良いとも聞きました。
ガレージ建設後間もない時期に製作したフライロッドホルダーを壁面から屋根裏（天井側面）に移設しました。収納したのはルアーフィッシング用のグラファイトロッド。壁面に設置するタイプのフライロッドホルダーとしては使い勝手が悪かったのですが、ルアーフィッシング用ロッドホルダーとしては使えます。
フライロッドホルダーは改良版を新たに製作したので、この古いホルダーは薪ストーブの燃料として焼却処分しようかと思っていました。しかし、この大きな穴を空けるのに苦労した記憶があり、再利用できないかと考えた結果が天井側面に取り付けるというアイデア。ルアーフィッシング用ロッドはもう10年以上、使っていないので、今後もフィールドで使うことはないかもしれませんが、ガレージ内のスペースを有効利用したディスプレイとしてなら活躍してくれることでしょう。
1990年代前半は毎週のように私は琵琶湖でバスフィッシングに明け暮れていました。何をするにしても偏っている私が好んで使っていたのはトップウォーター用のルアー。中でもポッパーや難易度が高いペンシルベイトはお気に入りのルアーでした。フライフィッシングに移行してからも、基本的なスタイルはあまり変わっていません。対象魚を水面におびき寄せるスタイルの釣りです。ルアーフィッシングをしていた頃は、「ワーム」を使わなかったのと同じように、フライフィッシングでもウェットフライやニンフは私のフライボックスにはありません。
新たに製作したフライロッドホルダーの一部をさらに改良しました。ミニツールワゴンの滑り止め兼保護用マットとして使ったノンスリップドロワーマットをロッドに接触する部分に木工用ボンドで貼り付けました。キズ防止と言うより、滑り止めとして機能しています。
グラファイト製フライロッドが一本、増えています。長さが7’6″で適合するフライラインが#4、#5であるため、全く使っていなくてその存在すら忘れていたロッドです。ミシガン州在住時に購入したロッドであり、対象魚がブラウンやレインボートラウトなど、日本の渓流魚よりもずっと大きな魚を釣るためのロッドです。同じ理由でOrvis製の高級ロッドも勿体ないことに使っていません。
ガレージの2×4材スタッド間に製作中のフライロッド専用ホルダーを再度、改良しました。中間にある横棒の高さを少し下げて上部横棒との間隔を十分に取ることにより、フライロッドの出し入れを改良。さらに、上部横棒を全面的に製作し直して、固定方法を変更しました。
上部横棒はスタッド間の長さに切断した1×4材にロッド一本に付き、大小二つの穴（合計18個）を貫通させてから、穴のほぼ中心を通るラインに沿って、丸鋸で1×4材を切断。最下部の1×4材に空けた穴と同じ間隔、起点とした左側面から同じ距離に穴を貫通させました。（穴の位置がずれるとロッドが真っ直ぐに固定できません。）
壁面に取り付けてみたところ、凹部（穴の半径）の凹み方が不足しており、しっかりとロッドを固定できないことがわかりました。金属製のヤスリで凹部の深さを増すように削り、仕上げにサンドペーパーをかけて行くうちに半円状だった凹部が鋭い三角形になりました。バット部の太さがロッドによって異なるので、凹部の幅も調整する必要がありました。
リールシートエンドキャップの部分はこれまで通り。今回のDIY作業結果の満足度は80%ぐらいでしょうか。
製作したけれども使い勝手が今一つで満足できなかったフライロッドホルダーを全面的に修正しました。全体的に下の方に移動させ、上部のスペースを確保しました。ロッドホルダーの下には新たにフライリール用の棚を製作しました。
最下部の1×4材にリールシートのエンドキャップに合わせた穴を貫通させ、裏から厚み2mmのベニヤ板を釘で留めました。ティップ部用の小さな穴も空けてあります。
前方に傾くのを防ぐ横棒の裏側には釘を使用していません。最下部1×4材の穴で固定されているので釘は不要になりました。
スタッド間の奥の方に固定した上部の横棒には真鍮製の釘を使用。今回は長めにしてあります。
製作している本人しかわからないかもしれませんが、使い勝手と見栄えが大幅に改善されました。
ガレージ壁面を有効利用してフライフィッシング用ロッドのホルダーを製作しました。2×4材のスタッド間に2ピースと3ピースのロッドを合計9本、収納できるようにしました。
ロッドは3本の細長い棒で固定しています。最下部の棒は横方向に固定した2×4材の上、奥側に置いてあるだけ。ロッドのコルクグリップ少し上辺りに2本目の棒を手前に固定。横に渡した棒の幅は約38mm。裏側にロッドのバット部とティップ部をそれぞれ釘で固定。ロッド1本に付き、3本の鉄製の釘を使用し、ロッドを取り出す時に傷が付かないよう、頭を切断した釘に直径2.0mmの熱収縮チューブを施してあります。横棒は木工ボンドで受け材に接着中。
自作ロッド2本とOrvis製ロッドを含むグラファイト製ロッドを左に4本、バンブーロッド3本とHouse of Hardy製3ピースのグラスロッド1本を右に置いてみました。中央に1本分、空いていますが、ここはいつの日か製作するであろう、自作のバンブーロッドを置く予定です。（先日、購入した中国製の安価なバンブーロッドの優れた品質と性能を実感してから、バンブーロッド製作意欲が薄れています。）
最も上に固定した棒の幅は約42mm。奥側に取り付けてあります。横棒の表側にロッド1本に付き2本の真鍮製の釘を使ってロッドを固定しています。熱収縮チューブは使用していません。使い勝手をみながら、今後、滑り止めを目的に熱収縮チューブを真鍮の釘にも使用するかもしれません。
