Making Another Glass Top Coffee Table — Part 2

May 25, 2021November 29, 2021 monomaniacgarage

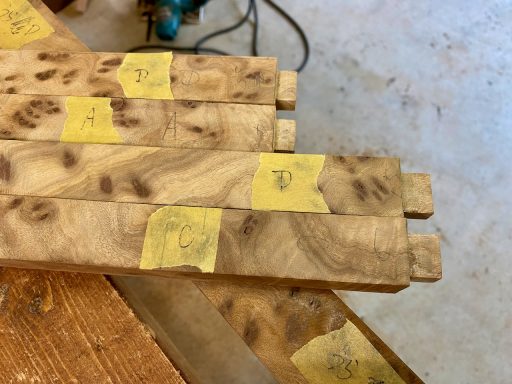

加工途中の天板フレームを額縁のように並べて、厚み10ミリの分厚い板硝子を載せてみました。先日、完成したコーヒーテーブルと比べると一回り小さいので、フレームの幅と厚みも短く、薄くしています。

「衝立」から切り出した4枚の板の厚みを揃える加工にディスクグラインダーに装着したサンダーを使用しましたが、切削時に出る木屑が非常に細かくて粉塵状態。猫アレルギーである私が鼻をかむと、鼻血が出たかと思うほど木屑は赤い。マスクが嫌いな私は粉塵が出る作業をするときもノーマスク。煙突掃除や体に悪そうな嫌な匂いが漂う作業時は例外的に身体保護具として、マスクを着用します。

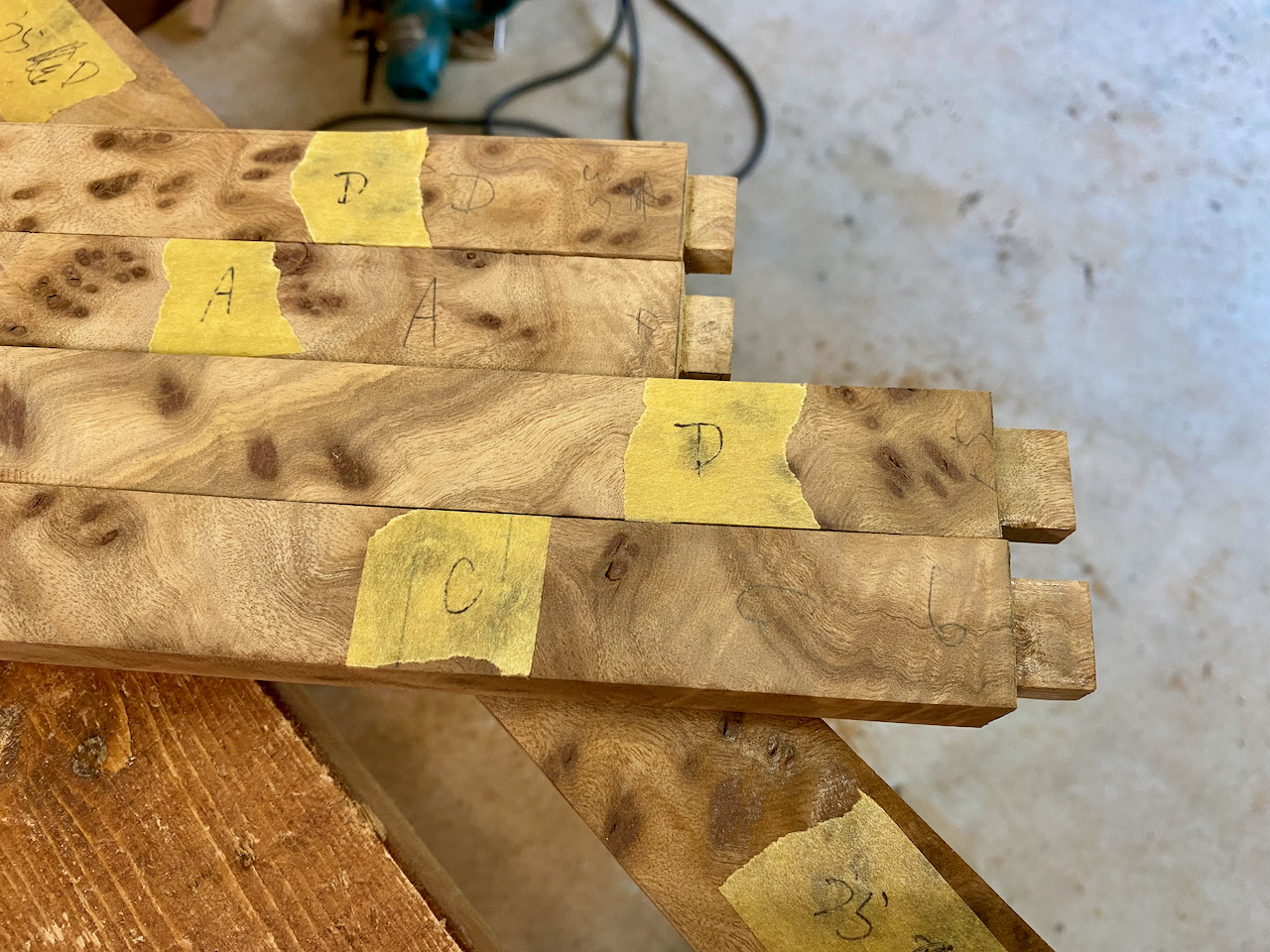

木が柔らかいためか、木ダボ用の穴も容易に空けることができます。

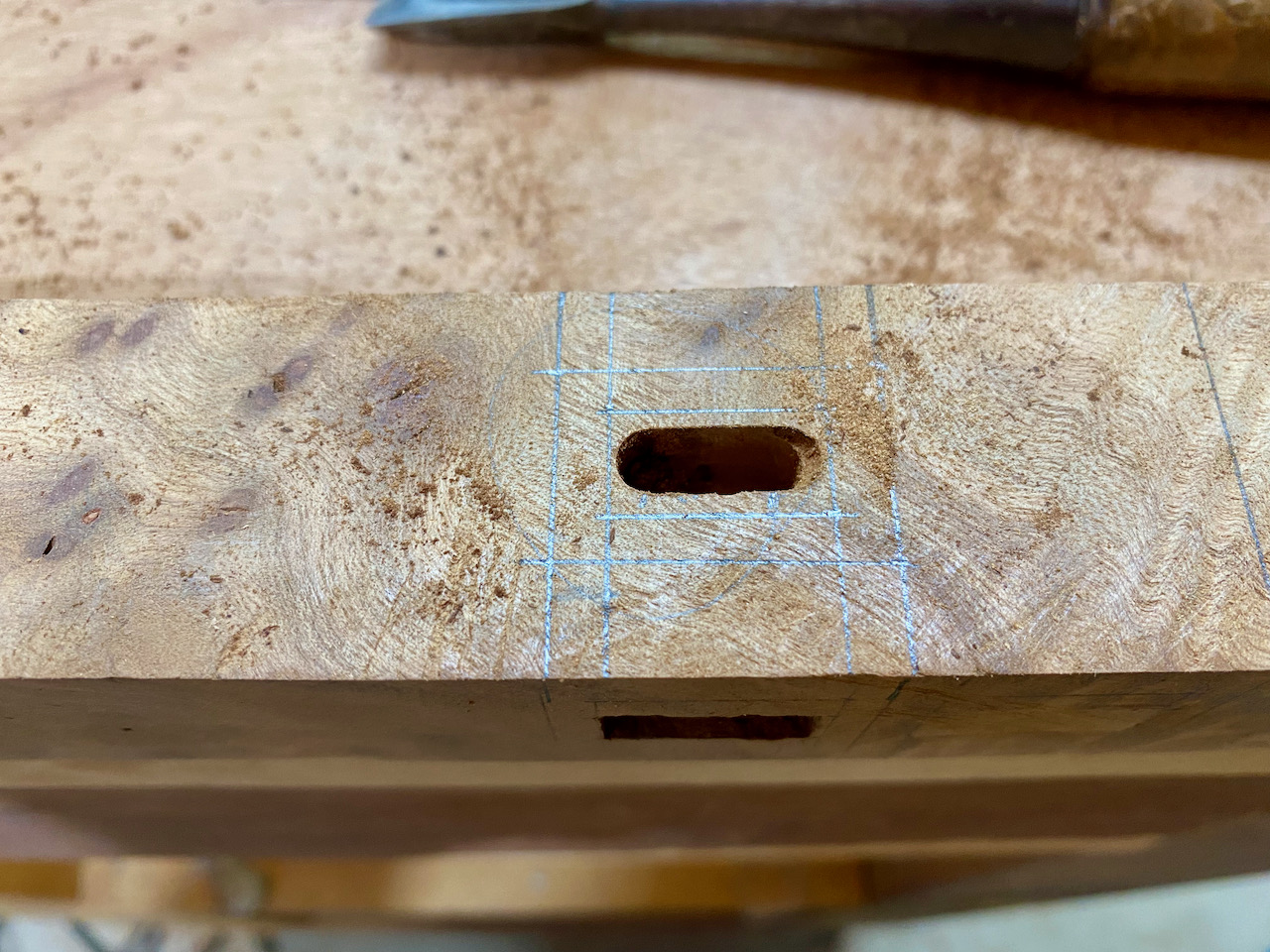

穴を空ける位置に墨線。長さを10ミリほど短くした直径6ミリの木ダボ2本で、それぞれのコーナー部分を接合します。内側の木ダボはもう少し、外側に寄せるべきでした。後でフレーム内側にトリマーで溝切り加工をしたら、打ち込んだ木ダボの一部が干渉しました。

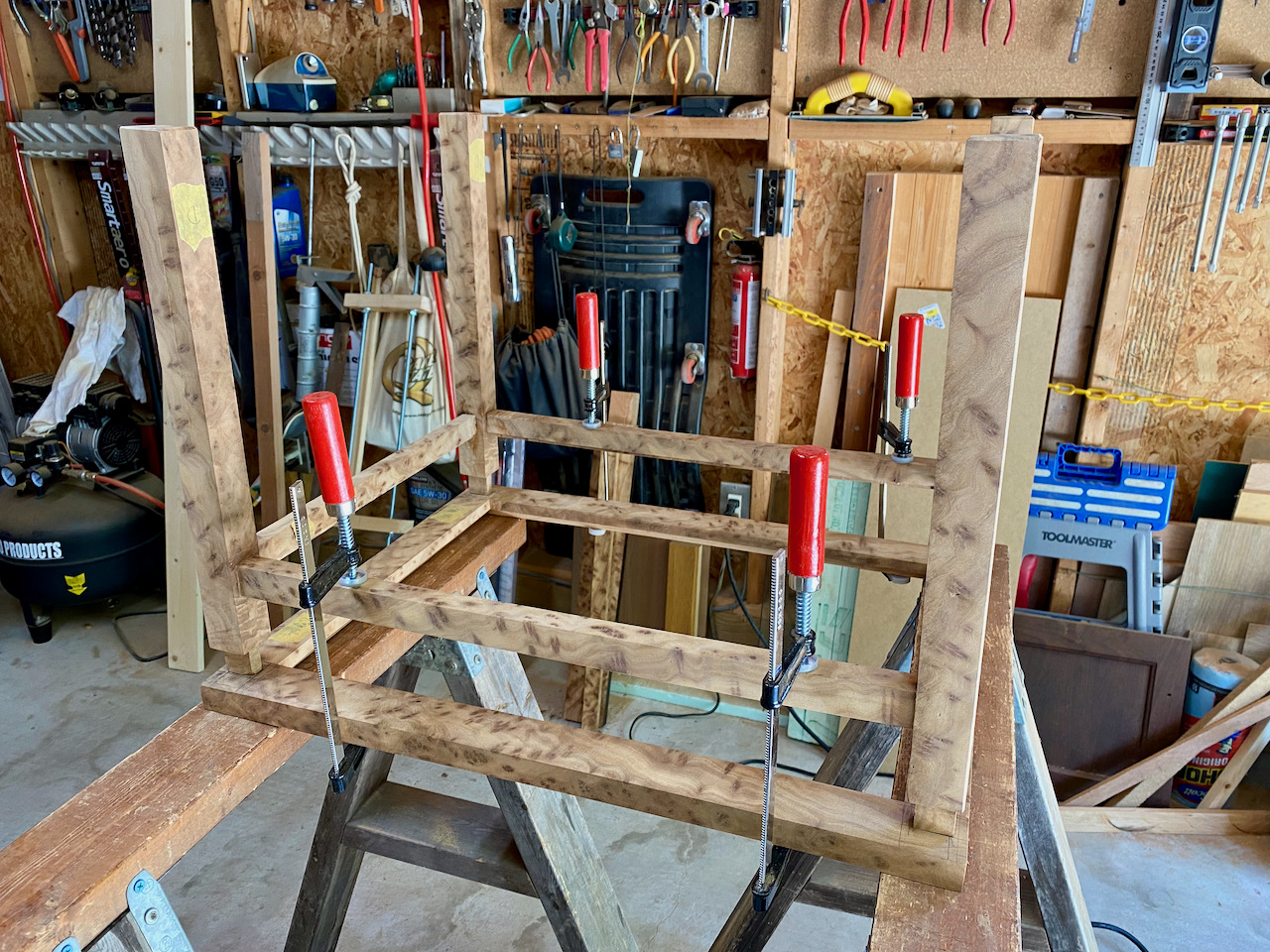

速乾性のTitebondを使って接着しました。クランプによる固定時間が短縮できるとラベルに書いてある通り、午前中に接着したら、午後にはクランプを外しても大丈夫でした。

板硝子を埋める溝の深さと幅は10ミリとします。

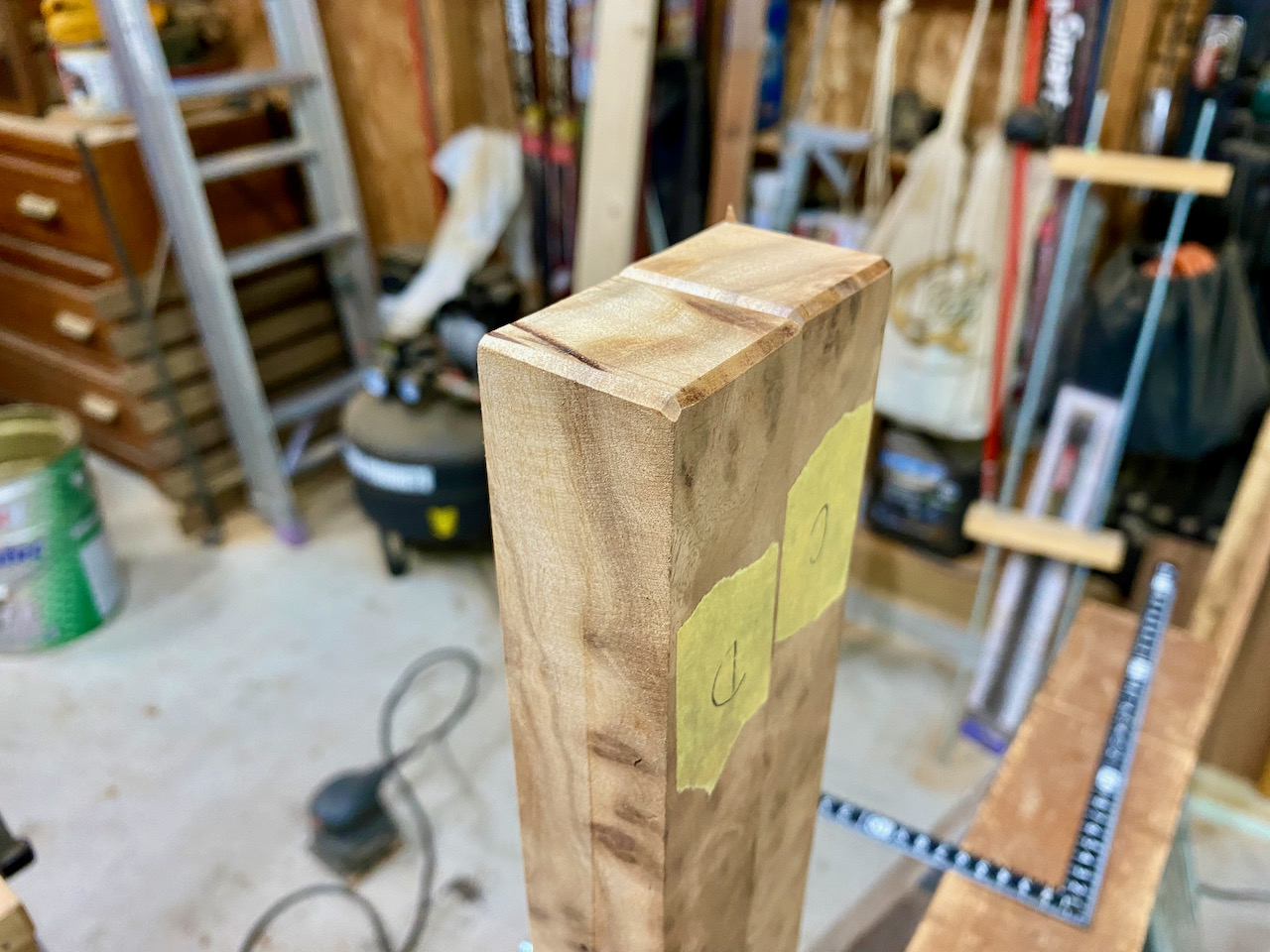

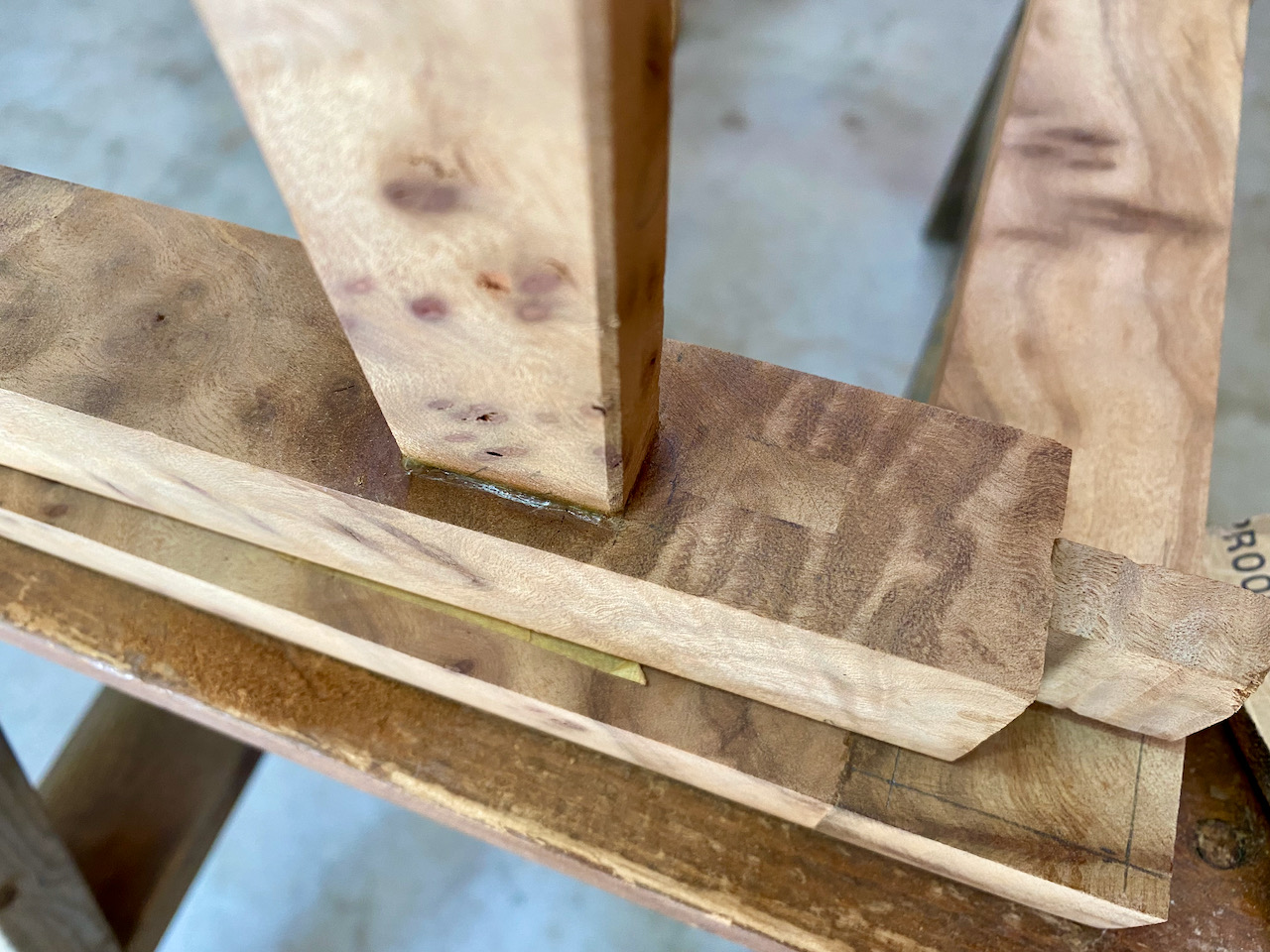

脚部と天板フレームの向きを間違えないように、今回は早めに養生テープで印を付けましたが、溝切り加工する際にこのテープが邪魔になり、トリマーの滑りが悪くなったので、取り外しました。

Making Another Glass Top Coffee Table — Part 3へと続く。
Making Another Glass Top Coffee Table — Part 1に戻る。

Making Another Glass Top Coffee Table — Part 1

May 24, 2021June 4, 2021 monomaniacgarage

Apple Watch展示用テーブル風コーヒーテーブルの出来栄えに満足し、今度は別の珍しい材を使って、サイドテーブルを製作することにしました。天板フレームと脚部に使用する材は、私の実家の玄関で衝立として使われていた無垢一枚ものの重くて大きな材。二人がかりで馬の上に載せました。

丸鋸では製材が難しいかもしれないと思っていましたが、思いの外、材は柔らかくて容易に切れる。縦挽きしているつもりが、実は水平方向に切断しているのでこの木取りは横挽きということになります。

実家で衝立として使われていた時は未塗装でしたが、20年以上前に譲り受けた際に私が塗装して、座卓の天板として暫く使いました。衝立の脚も同じ材が使われており、それを座卓の脚として再利用したのを覚えています。当地に引っ越してからは、座卓としての役目を終え、小屋に置いてありました。脚の部分もどこかにあるはずですが、現在、行方不明。

父から聞いていたはずの樹種名をすっかり忘れてしまいました。例えようがない強烈な香りがする珍しい木で、木目に特徴があります。私が知る香りで似ているのが、鉛筆に使われるインセンスシダーでしょうか。根っこに近い株の部分だと思うのですが、この小さな節のような斑点は何だろう？（「葉節」だそうです。）見方によれば豹柄模様ですが、ぶつぶつ模様が苦手な人にとっては気色悪く感じるかもしれません。

考えられる検索キーワードをいくつか並べて、得意のネットで検索しましたが、それらしき木材は見つからない。外材（輸入原木）のブローカーをしていた父がどこかで貰ってきたものと思います。加工品を貰ってきたのか、木材を貰って加工してもらったのかも不明。

こういう時はGoogle Lensかと思い、画像検索すると…

ヒットしました。アフリカ北西部のアトラス山脈にのみ、自生するTHUYA BURLスーヤバール（学術名：Tetraclinis Articulata）という名称の銘木が確かに似ている。私の手元にある木材の画像は白っぽく写っていますが、実際は赤茶色であり、ヒットした画像と色も似ている。

この香木から抽出したオイルは宗教儀式で香料としても使われるほど、強い香りがあるとの記載があります。Thuyaは聖書に登場する数少ない樹木の一つで、古代ギリシャ人やローマ人はThuya Burlから製作した家具を競い合うように珍重したとも。

Google Lensでヒットした画像に似てはいるものの、葉節の模様が少し違う。手元にある材の葉節はもっと大きいように見える。Wikipediaで学術名のTetraclinis Articulataを調べると、生長が遅い小さな常緑針葉樹とあり、高さは6〜15メートルで、株の部分の直径は50センチほど。直径が1メートルに達するものは稀とあります。なるほど、針葉樹だから容易に切断できるのか。

さらに調べると、こちらのサイトのコメント欄に、Thuyaは鉛筆削りを空にしていたときの匂いと同じであることを思い出したとあります。私も似た香りだと感じたので、やはり、この木材はThuya Burl（スーヤバール）かもしれません。こんな巨大な塊は滅多にないだろうからその金銭的価値もちょっと気になりますが、そんなことを考えていたら勿体なくて加工できない。

Making Another Glass Top Coffee Table — Part 2へと続く。

Making A Glass Top Coffee Table — Part 17

May 23, 2021July 15, 2022 monomaniacgarage

完成したコーヒーテーブルをリビングルームに持ち運び、Apple StoreのApple Watch展示テーブル風に小物を棚上に配置させてみました。

Cat ISONは冷たいガラスが嫌なのか、天板に乗ろうとしません。

塗装が完全に乾くと、白っぽくなりました。

久しぶりにOlympus PEN E-P5を持ち出して撮影。

やはり、通し枘に打ち込んだ楔がアクセントになっています。

脚部に欅を使用したので、意図せず和風になるかと思いましたが、それほどでもない。

棚に載せたiPhoneはSteve Jobsがデザインを監修したiPhone 4。

Apple Watch展示用テーブル風コーヒーテーブル製作難易度：5段階で5

Making A Glass Top Coffee Table — Part 16に戻る。
Making A Glass Top Coffee Table — Part 1に戻る。

Making A Glass Top Coffee Table — Part 16

May 22, 2021July 15, 2022 monomaniacgarage

IKEA鶴浜のアウトレットコーナーで入手したこの化粧板を棚板として加工します。

その前に天板フレームと脚部の端部をコロ付き45ºのビットを装着したトリマーで面取り加工し、OSMO COLOR 3101ノーマルクリアーを塗布。

塗装直後は塗料で濡れているので、色が濃くなりますが、乾くと自然な透明になります。

通し枘に打ち込んだチークの楔が良い感じに仕上がりました。

白っぽい部分は拭ききれなかった接着剤（Titebond）の残り。

鑿で接着剤を削り落とすと、目立たなくなりました。

暫くして塗料が乾くと、色が落ち着いて自然な感じに。

棚板は桟の内側に取り付けた受け材の上に載せてあるだけ。今回のコーヒーテーブル製作作業ではビスや釘、金物は一切使用しておりません…と言いたいところですが、棚板の受け材を桟の内側に取り付ける際にエアネイラーで無頭釘を数本、使って固定しました。

Making A Glass Top Coffee Table — Part 17へと続く。
Making A Glass Top Coffee Table — Part 15に戻る。

Making A Glass Top Coffee Table — Part 15

May 21, 2021July 15, 2022 monomaniacgarage

テーブルの短辺方向にも欅の端材を加工した、補強目的の桟を後付けで枘組みしました。天板フレームの裏側に幕板を直付けしてビス留めする方が簡単ですが、そのような加工をした場合、棚板を取り付けたら短辺方向の木口が見えてしまう。

短い桟の枘は高さを3ミリとし、脚ではなく長い方の桟の端っこに深さ3ミリの枘穴を加工しました。

この短い桟を長い桟の間に後付けで入れるには、3ミリを2倍した6ミリ分、脚を拡げる必要があり、天板フレームの通し枘に割れが入るのを覚悟しました。

脳内図面を上書きしながら作業すると、無理な工程が現れます。何とか、割れを発生させることなく、桟が四方に入りました。容易に製作できる幕板を敢えて使わない、オリジナルデザインのコーヒーテーブルがほぼ仕上がりました。後は棚板を載せる溝を桟に彫り、塗装すれば完成です。

Making A Glass Top Coffee Table — Part 16へと続く。
Making A Glass Top Coffee Table — Part 14に戻る。

Making A Glass Top Coffee Table — Part 14

May 20, 2021July 15, 2022 monomaniacgarage

枘に切り込みを入れました。鋸で斜めに、枘の高さのおよそ2/3ぐらいまでの切り込みを2ヶ所に。斜めに切り込みを入れるのは、切り込みが枘の根元に達しないようにするためだと思います。それと角度の向きも大事。枘の外側から内側に向かって切り込みを入れることにより、楔を打ち込んだ時に外側の隙間が埋まりやすくなる。

このような加工ではやはり硬い広葉樹なら安心感があります。柔らかい針葉樹なら切り込みが枘の根元まで達してしまいそう。

BとCの脚の間に桟を枘組みし、同時に天板フレームの裏側から脚部を挿し込みます。この作業工程が最も難易度が高い。1ミリ未満の許容誤差で同時に接合する部分が少なくとも4点ある。

枘組みした桟は接着剤で固定。

脚と天板フレーム裏側も接着剤で固定。

さらさらのTitebondは乾く前にできる限り余分を拭き取ります。乾燥後は透明にならず、黄色っぽいボンドが塗布した面に残ります。塗装しないのならボンドが少し残っていても気にならないかもしれませんが、クリア塗装すれば、はみ出て残ったボンドが目立ちます。そのような場合は鑿やサンドペーパーで削り落とす方法もあります。

チークの床材端材から合計8個の楔を加工しました。

AとDの脚間にも桟を枘組みし、同時に天板フレームの通し枘に脚部の枘を貫通させました。そして、チークの楔を枘の切り込み部分に慎重に打ち込みました。この方法が適切なのかどうか不明だったので、製作途中のテーブル持参で家具製作の師匠宅を訪問し、助言をいただきました。

屋久杉の耳付きテーブルを製作した師匠のお宅を2年前に訪問した時に撮影したのが上の画像。これはどのようにして加工するのか、当時の私には謎でした。家具製作においては1ミリの許容誤差ではお話にならないといったことを話されていたのを覚えています。その理由は隙間が目立つからだと当時は思っていましたが、実際に自分で家具を製作するようになって、外見上の問題というより、1ミリも隙間があれば、枘として機能しないということを実感しました。ビスや釘は使わずに枘組みだけで木材を接合させるには、許容誤差はやはり0.1ミリ単位。

自宅ガレージに戻り、作業を続行。楔を打ち込んだ通し枘の突き出た部分を鋸で切断します。傷を付けないように周囲を養生しながら。

楔を打ち込んだことにより、長辺方向の隙間が埋まり、脚部と天板フレームを強固に接合することができました。通し枘は天板側で拡がる、鳩の尻尾（dovetail）形状になっているので上にも下にも抜けない構造になりました。

師匠から助言をいただいているとき、「天板フレーム接合部にある埋め木はなんですか？」と鋭い指摘がありました。フレームに溝彫り加工をした時に、トリマーの扱いに慣れていなくてオーバーランしたこと、そしてその部分を修正するために、端まで溝を入れて、埋め木で隠した。失敗してそれを隠そうとしたこと、見抜かれています。

Making A Glass Top Coffee Table — Part 15へと続く。
Making A Glass Top Coffee Table — Part 13に戻る。

Making A Glass Top Coffee Table — Part 13

May 19, 2021July 15, 2022 monomaniacgarage

天板フレームに貫通させた枘穴のサイズを調整中。上（表側）の方が若干、拡がるように枘穴の側面を斜めに削ります。Dovetail（あり枘）形状とすることで、接合部の強度を高めます。

長辺方向は左右でそれぞれ、3〜5ミリぐらいの隙間を確保し、楔が打ち込めるように。

脚部と天板フレームの仮組みをしたら、AとBの脚が天板に対して直角にならず、無理に脚を拡げたら、みしみし音と共に天板フレームの木口周辺に割れが発生しました。代わりのオーク材はないので、修理するしかありません。

貴重なオーク無垢材に割れが発生した原因は、誤って別の脚を仮組みしたことです。

間違わないよう、天板フレームの表と裏の両面に印を付けました。

できるだけ割れ目を拡げて、

刷り込むようにしてTitebondを裂け目の奥に浸透させました。小西の木工ボンドと比べると、粘度が低くてさらさらしている。YouTubeに登場する外国人がヘラを使わずに指先で塗り拡げている理由がわかりました。ベトベトしないから？

自作クランプで固定。

この状態で一昼夜、放置してボンドが乾燥するのを待ちます。

Making A Glass Top Coffee Table — Part 14へと続く。
Making A Glass Top Coffee Table — Part 12に戻る。

Making A Glass Top Coffee Table — Part 12

May 17, 2021July 15, 2022 monomaniacgarage

脚の長さを変えることなく、天板の高さを低くして通し枘の突き出た部分を3ミリほど伸ばす方法は、天板フレームと脚部が接する部分を裏側から3ミリほど彫り下げること。

長辺側の片方を仮組みしました。

もう片方も3ミリ、トリマーで彫り下げました。

通し枘と枘穴はABCDの名称を付けて区別できるようにしたつもりが…

Making A Glass Top Coffee Table — Part 13へと続く。
Making A Glass Top Coffee Table — Part 11に戻る。

Making A Glass Top Coffee Table — Part 11

May 16, 2021July 15, 2022 monomaniacgarage

いよいよ、天板フレームを貫通する枘穴を4ヶ所に加工します。枘穴は裏と表の両側から彫ります。脚は天板フレームの端から6ミリ、内側に取り付けるように脳内図面を変更しました。（Apple Storeのテーブルは太い脚が天板まで達するデザインですが、断念しました。しかし、通し枘にすることで脚の一部が天板に達して、楔で強固に固定する枘の部分が際立つようにします。）

半分ぐらい、トリマーで彫ってから天板フレームを裏返しにして、

残りの部分を彫って、枘穴を貫通。

枘は貫通しているものの、接合面の隙間が気になります。

枘の高さが不足しています。長辺方向の隙間も少ないので、これでは楔が打ち込めない。

桟の長さに問題はないので直角は出ている。枘が天板から突き出る部分の高さを3ミリほど伸ばすにはテーブルの高さを低くする必要があります。

Making A Glass Top Coffee Table — Part 12へと続く。
Making A Glass Top Coffee Table — Part 10に戻る。

Making A Glass Top Coffee Table — Part 10

May 11, 2021July 15, 2022 monomaniacgarage

4本の脚に桟を取り付けるための枘穴をトリマーと鑿で加工します。トリマー付属のガイドと材を固定するクランプを用いて、3ミリずつ彫り進めました。

12ミリのストレートビットを使用。トリマーで切削する前に、墨線に沿って鑿で刻みを入れました。枘穴の短辺側は14ミリなので、トリマーでの切削は向こう側のみ。

枘の高さプラス2ミリほど彫ってから後は鑿を使って穴加工。

枘も鑿で微調整。

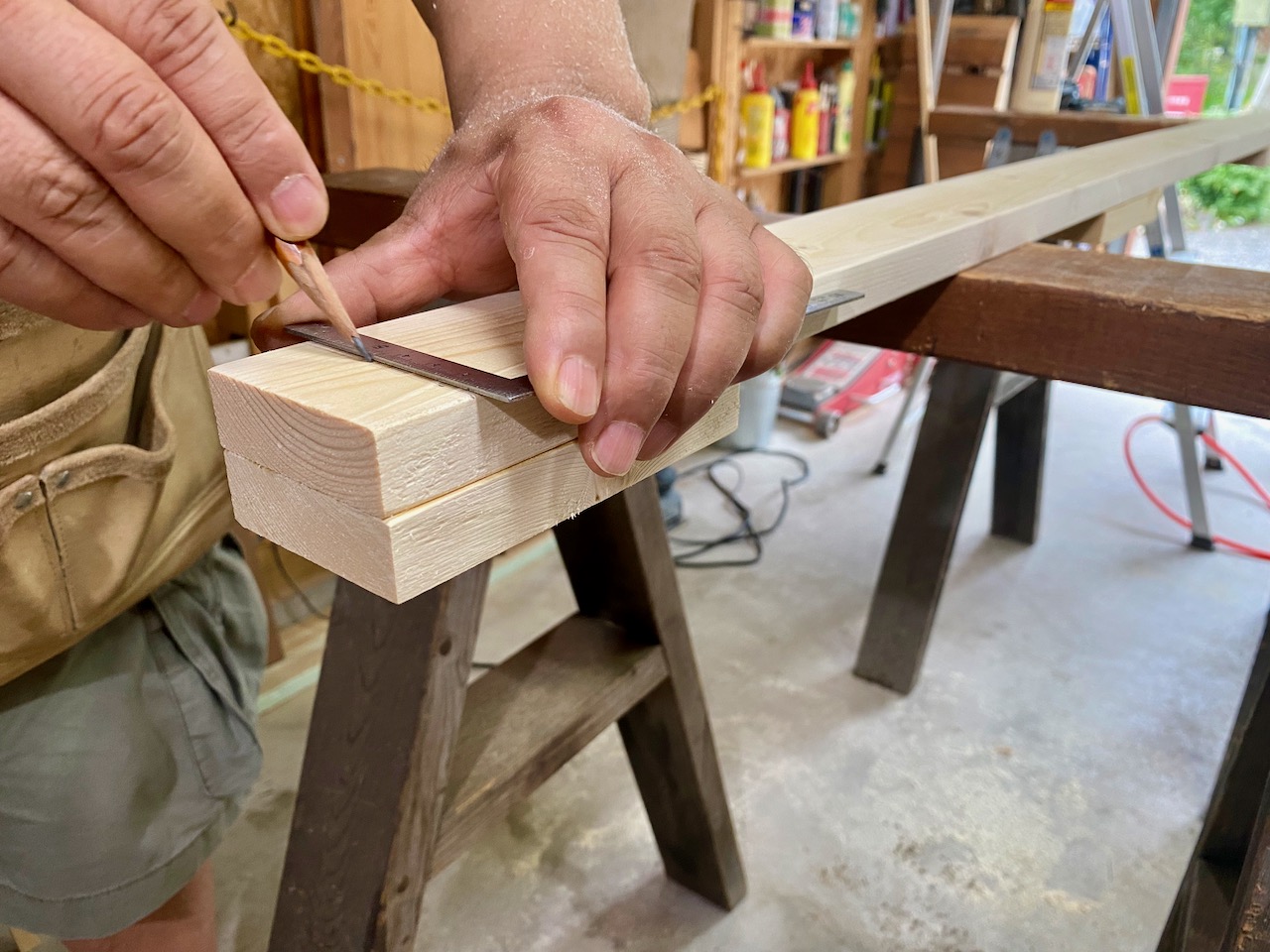

墨線を入れる作業、非常に重要です。

隙間なく仮組みした桟と脚2本を上下逆で天板フレームの上に載せて、桟の長さが合っているか、直角になっているか確認中。

Making A Glass Top Coffee Table — Part 11へと進む。
Making A Glass Top Coffee Table — Part 9に戻る。

Making A Glass Top Coffee Table — Part 9

May 10, 2021July 12, 2022 monomaniacgarage

アメリカ人YouTuberが解説する木工に関する動画で頻繁に登場するあの木工ボンド、大型ホームセンターのムサシで販売されていました。ORIGINALと書かれた赤ラベルの方を1本、入手しました。

欅の古材から何とか長辺側の桟が2本、木取りできそうです。欅の上に置いた加工済みの角材は米松。

丸鋸で得意の縦挽き。必要な分だけ。

長辺側2本の桟を欅の古材から切り出しました。

欅は木材としての品格が別格。

自作したトリマーテーブルを使った枘加工にも慣れました。

微調整する時間が短くなりました。

Making A Glass Top Coffee Table — Part 10へと続く。
Making A Glass Top Coffee Table — Part 8に戻る。

Making A Glass Top Coffee Table — Part 8

May 9, 2021July 12, 2022 monomaniacgarage

指先辺りに僅かな段差があり、これが気になります。

テーブル裏側なので、テーブルを下から見ない限り、気づかない部位ではありますが、こういう見えないところは手を抜くと、完成した時の自己満足度が下がります。製品となれば、一箇所でも完成度に問題があると、製品全体、さらには製作者の信頼性が損なわれる。

右手に持つ、枘加工した桟をどのようにして脚に接続させるか思案中。天板フレームの裏側にビス留めすれば強度的にも問題がない幕板になるのはわかっていますが、面白み（独自性）に欠ける。

難易度は高くなりますが、補強目的の桟は天板から少し下げた位置で脚部と枘組みすることにしました。この位置まで桟を下げることにより、天板の下に棚板を取り付けることができます。

トリマーと鑿を使って、枘穴を加工しました。

こんな風になりますが、桟の材である米松が気に入らない。

離れたところから見ても目立つ段差を調整します。

新たに覚えたテクニックを駆使して枘の段差解消。

やはり、欅と米松は似合わない。

桟は製材から加工をやり直すことにしました。

Making A Glass Top Coffee Table — Part 9へと続く。
Making A Glass Top Coffee Table — Part 7に戻る。

Making A Glass Top Coffee Table — Part 7

May 8, 2021July 12, 2022 monomaniacgarage

天板フレームの厚みは27ミリなので、通し枘の高さは28ミリぐらいにして、後から不要な部分を切断します。

自作のトリマーテーブルを用いての初めての枘加工。上の画像は、幕板に相当する桟の枘加工をしているところですが、使用した米松が気に入らないので、桟も後で欅に変更しました。

フェンスからトリマービット外側までの距離が枘の長さになります。何本か枘加工していて気付いたことがあります。切削深さは一度に3ミリまでとし、フェンスに接触しない先端部分から切削した方が綺麗に切削できます。また、養生テープがささくれ防止になります。それとフェンスに空けた開口部ですが、集塵機を接続しないのであれば、意味はないと思っていましたが、大量の木屑のほとんどがフェンスの向こう側に排出されます。

二本を束ねて同時に加工する場合、100円ショップで買って来たクランプが役に立っています。

一見すると、綺麗に仕上がったように見えますが、一部に1ミリに達しない段差があります。この状態で枘組みしたら、隙間の原因となります。

1ミリに満たない段差は、当て木をして鑿で調整します。この時、水を加工面に散布すれば、木材が柔らかくなり、0.1ミリ単位で削りやすくなります。このテクニックは、宮大工さんが解説する動画を参考にしました。

当て木が治具として機能するので、当て木必須です。

こうした緻密な加工をするにはやはり硬い広葉樹が適している。

Making A Glass Top Coffee Table — Part 8へと続く。
Making A Glass Top Coffee Table — Part 6に戻る。

Making A Glass Top Coffee Table — Part 6

May 7, 2021July 12, 2022 monomaniacgarage

Apple StoreのApple Watch展示用テーブル風コーヒーテーブルの脳内図面を変更しました。Apple Storeのテーブルは天板まで貫く太い脚が特徴的なテーブルですが、加工方法が不明で物凄く製作難易度が高そうであること、そして長めの脚が欅の古材では木取りできないことがデザイン変更の理由です。天板を貫通する通し枘を組むのであれば、脚の全長に関しては変更なしではありますが、通し枘の方が木取りしやすいという状況があります。
