修理が完了したELEKIT TU-880を持って、真空管アンプ所有者宅を再訪問しました。アンプを元通りに設置し、劣化したコンデンサが原因のノイズがないことを確認。ケーブルをPHONO端子に繋いで、適正な音量であることも確認しました。温かいお手製ざるそばをいただきながら、1,000枚を軽く超えるレコードコレクションの中から輸入盤のBill Evansを。

レコードプレーヤーにはMM式カートリッジが付いていたので、フォノイコライザー内蔵TU-880に直結可能でした。

超広角レンズでしか枠内に収まらないほど大きなこのレコード収納用特注キャビネットからして、こちらの旧友は音響機器に拘るオーディオマニアではなく、レコードコレクターであり、Jazzを聴くことが目的であることがよくわかります。レコード収納用特注キャビネットの製作費が100万円を超えたそうです。私なら1/5の費用で自作します。

Fixing ELEKIT TU-880 — Part 5に戻る。
Fixing ELEKIT TU-880 — Part 1に戻る。

2月15日（土）にRS Componentsに注文したアルミ電解コンデンサ（47μF 450V）6個がようやく、届きました。電子パーツを扱うこの会社は外資系だそうで、土日祝日が休業日です。土曜に注文しても、受注日が月曜になるのなら、4営業日以内の今日、到着であっても契約不履行ではないのですが。月曜にカスタマーサービスに催促した時、翌日の火曜には届きますとのことでした。

届いた電解コンデンサの直径は16mm、高さ26mmでした。私が勘違いしていたようで、直径も26mmだと思っていました。（劣化したコンデンサの径は25mm）最大動作温度以外は同じ規格ではありますが、新しい方の直径が9mmも細い。

これからELEKIT TU-880の修理作業に取り掛かります。

Fixing ELEKIT TU-880 — Part 4へと続く。
Fixing ELEKIT TU-880 — Part 2に戻る。

筋金入りオーディオマニアの旧友に久しぶりに訪問いただき、ELEKIT TU-880フォノイコライザ付き真空管アンプのノイズ発生源を突き止めてもらいました。

ノイズ発生源はこの頭が膨らんだ電解コンデンサで間違いないそうです。組立説明書に「電解コンデンサ47μF (450V)」 と記載のある部品です。部品自体には85ºC 47μF、450V JAPANの記載があります。日本製のようです。

同じ規格の電解コンデンサが合計5個あり、他の部品も今後劣化する可能性が大きいので、5個すべて取り外しました。尚、酸化金属被膜抵抗（270Ω, 3W）は問題ないそうです。

交換部品はRS Componentsで発注しました。発注した電解コンデンサの仕様は 静電容量47μF、電圧450Vで、容量と電圧は劣化したものと同じですが、動作温度が+105ºCとなっており、こちらの方が長寿命だそうです。発注した部品の寸法は円筒部分の直径と高さが26mmですが、劣化部品は直径25mm、高さ20mmであり、高さが6mmほど高くなります。高さに関してはゆとりがあるので大丈夫そうです。

発注した交換部品が届き次第、取り付ける予定です。

ここから先は余談になりますが、筋金入りオーディオマニアの旧友は最近、受注生産のテクニクス製ターンテーブルの最高峰（SP-10R）を注文したそうです。ターンテーブル単体で税別80万円だとか。レコードを回転させる円盤如きに税込88万円！私には到底理解できない世界です。

2月17日追記：

今回、初めてRSコンポーネンツを利用しました。土曜の午後に発注したら、直後に自動配信の「注文のリクエスト承りました」を受信しました。その後、本日、月曜の昼前まで正式に受注したことを知らせるメールがありませんでした。こちらから催促してやっと午後に受注確認メールが届きました。

土日祝日は休業日であることはわかりますが、こちらとしてはクレジットカードの情報を入力しているわけですから、対応がこんなに遅いと心配になります。サイトの入力画面も古臭くて、できれば利用したくはないと感じさせるサイトです。

催促のメールに返信したカスタマーサービスの人は、今日中に発送するので到着は明日と言ってましたが、サイトの注文履歴を見たら、配達予想日は4日後の21日とかになってます。どちらが正しいのか？

Fixing ELEKIT TU-880 — Part 3へと続く。
Fixing ELEKIT TU-880 — Part 1に戻る。

ちょうど15年前の2005年3月に友人から依頼を受けて組み立てたELEKIT TU-880 6BQ5シングルステレオパワーアンプがノイズを発するようになったとの連絡を受けました。数年ぶりにその旧友宅を訪問し、アンプの電源を入れると、ブーという連続的なノイズが確認できました。ボリュームの位置に関係なく同じ音量のノイズです。

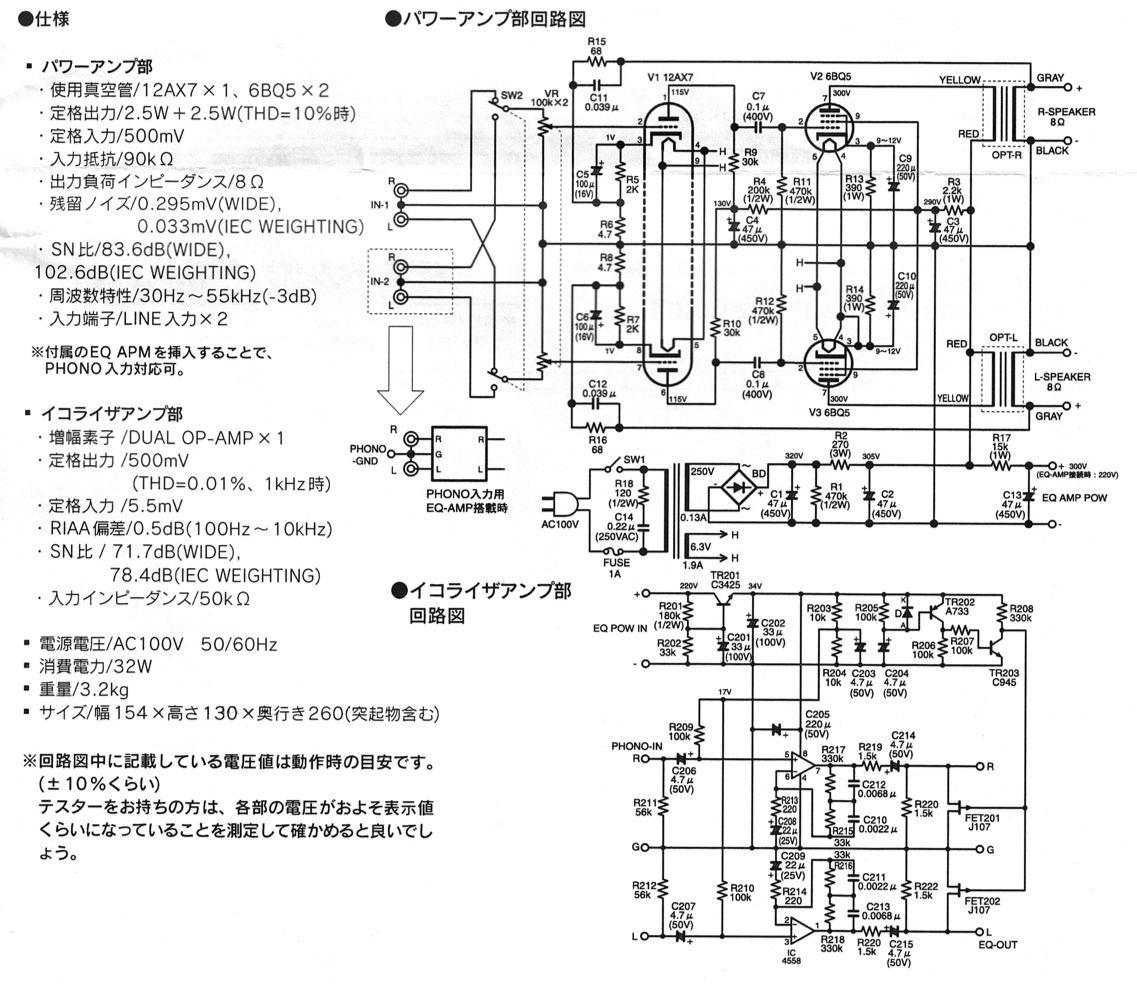

私は回路図が理解できません。真空管アンプに使われる電子部品がどのような働きをするのかもさっぱりわかりません。手先が比較的に器用なだけで、組立説明書通りに電子部品を基板にはんだ付けしてシャーシを組み立てただけです。

私は基板上に並べられた電子部品を見て、美しいと感じる奇妙な文系男子ですから、修理などできるわけがありません。ここはやはり、あの旧友エキスパートに登場願うのが賢明だろうと思い、アンプを所有する旧友宅を久しぶりに訪問する前に、不具合の症状を聞き出して、オーディオマニアでもある別の旧友エキスパートに連絡済みでした。そのエキスパートが言うには、ノイズ発生源は劣化したコンデンサだろうとのことでした。後に調べてわかったことですが、そもそもコンデンサは電源が発するノイズを抑える役目があるらしい。

持ち帰った真空管パワーアンプのボトムプレートを取り外して、こちらの方のブログ記事を参考に、5個ある大きな電解コンデンサ（47μF 450V）を凝視しましたが、何ともなさそうです。

ボトムプレートを元通りに戻す前にマクロレンズで撮影した一枚、よく見ると切り込みがある上部が少し、膨らんでいます。このコンデンサが原因かもしれません。5個ある大きな電解コンデンサ（47μF 450V）の一つです。最初はコンデンサの円筒部分(側面)ばかり見ていて、上部の膨らみに気付きませんでした。

上述の方のブログ記事によると、頭が膨らんだ電解コンデンサのすぐ近くにある、酸化金属被膜抵抗（270Ω, 3W）も熱で焦げることがあるそうです。

このキットに付属する真空管は小さな12AX7が1本と大きなEL84/6BQ5が2本であり、大きな2本はSOVTEK®ロシア製。私は当初、真空管が寿命を迎えたのだろうと考えました。しかし、エキスパートの所見は真空管が劣化する前にコンデンサが膨らむとのことです。毎日3時間、15年もレコードを聴き続けても、真空管はまだ使えると言われてました。

私はお手上げ状態なので、週末に40年来の旧友エキスパートに登場いただき、修理の段取りをしてもらう予定です。

Fixing ELEKIT TU-880 — Part 2へと続く。
