120円で購入した古い木製網戸に付いていた華奢な戸車は取り外して、延長部分の加工を継続します。できる限り、釘やビスは使わずに継ぎ手を多用して木工接着剤で固定します。
フレームを延長した結果、木製網戸の高さは2,120ミリとなりました。
入手先や入手時期はすっかりと忘れてしまった、ハンマーキャスターの固定式ゴム車輪を取り付けました。木材の厚み30ミリに切り込みを入れたら縦方向に割れが発生しました。Titebond（木工接着剤）で接着中。
戸車2個を固定しました。
取り付けた戸車は回転軸が接触すると回転具合が悪くなることがわかったので、後で接触部分に切り込みを入れました。
Making A Sliding Screen Door — Part 6へと続く。
Making A Sliding Screen Door — Part 4に戻る。

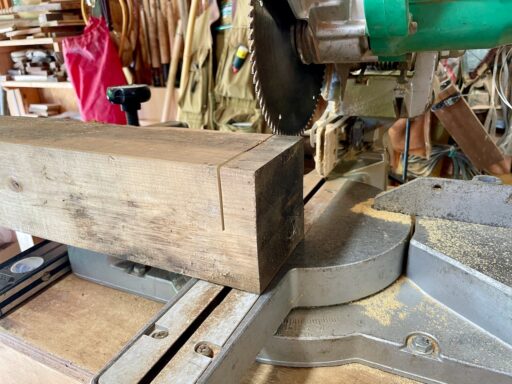

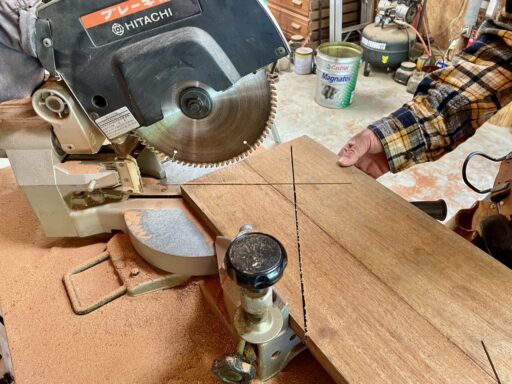

失敗例を一つ、紹介します。フレーム延長部分に相欠き継ぎをしようとして、卓上スライド丸鋸で同じ切り込み深さで切削したつもりが、だんだんと切り込みが深くなってしまいました。
原因は切り込み深さを調整する際にストッパーとして機能する切込調整用ボルトの蝶ナットをしっかりと締めていなかったことです。このナットが緩むと、切り込みが深くなります。
トリマーを用いた溝加工の仕上げにはフリーマーケットで入手した際鉋が役に立っています。
Making A Sliding Screen Door — Part 5へと続く。
Making A Sliding Screen Door — Part 3に戻る。
「建具＝製作難易度高い」を肝に銘じながら試行錯誤。

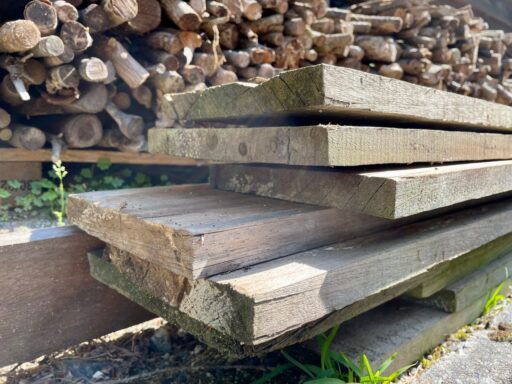

新たに木材を調達することなく、手元にある端材を使って製作するとなると、難易度はさらに高くなります。
0.1ミリの精度で正確に材を刻むには自作のテーブルソーとトリマーテーブルは必須。
フレームとして使用する桧は長さが不足するので、継ぎ足す必要があります。
それでも年代物の木製網戸を拡張しながらの作業となるので、直角や平行はすでに出ており、大きなクランプがなくても固定できそうです。
Making A Sliding Screen Door — Part 4へと続く。
Making A Sliding Screen Door — Part 2に戻る。
完全輸入ログハウスの出入口が内開き式であるという特性を活かして、当初は蝶番を使った外開き式網戸を一から製作することを考えていました。しかし、そのような網戸を出入口に取り付けると、網戸を使用しているかどうかに関わらず、出入りする時は毎回、二つのドアを開け閉めする必要があり、これは不便かなと思っていました。
そこで思い出したのが、ご近所の我楽多市で販売されていた引き戸式の年代物の網戸。見に行ったら一枚が150円のものがまだ残っていました。常設の我楽多市を管理する主人に尋ねると、30年ぐらい前のものだそうで、これが最後の一枚だとか。
こんな感じで取り付けられそうですが、高さが全然足りない。30センチ以上は高さを伸ばす必要がありそうです。
幅も少し足りないので、この年代物の木製網戸周囲にフレームを取り付けて、高さと幅を拡大する必要があります。
一から製作する場合も桧の端材をフレームに使う予定でした。
木製網戸のフレームを調べると、厚みが30ミリで偶然にも桧の端材と同じ厚み。
既設の戸車は再利用せずに、手元にあった別のより大きな戸車を取り付けよう。
Making A Sliding Screen Door — Part 3へと続く。
Making A Sliding Screen Door — Part 1に戻る。
引き戸式の網戸を母屋の出入口に取り付けることにしました。先ずは干渉しそうな照明器具を既設の内開き式のドア上のトリムボードに移設しました。直結式の電線の長さが不足したので、少し延長しました。トリムボードには延長した電線を通す穴を貫通させました。
鴨居はこのトリムボードに取り付ける予定ですが、下地材としてのトリムボードの長さが不足するので、浴室リフォーム時に取り外した浴室屋内側のトリムボードを加工してログウォールに取り付けました。
40″のフレキシブルホース2本セットが発注後6日で本日、米国カリフォルニア州のAmazon配送センターより羽田を経由して国際宅配便で届きました。関税や消費税は発生しておりません。商品代金US$13.99に送料と手数料、US$10.72を加えた合計はUS$24.71（¥3,566）でした。
混合水栓に接続するオスがM10、シャットオフバルブ（止水栓）に繋ぐメスが3/8″で間違いありません。右がgotonovo製混合水栓に付属する長さ24″のホース、左が今回、注文した長さ40″のフレキシブルホース。
早速、新しいホースをハンドルに取り付ける作業に着手しました。給湯側は赤、給水側は青。
ホースの長さは長すぎるぐらいに余裕があります。
シンク下から見るとW字型になっている蛇口へと繋がる黒いホースは接続部にナットがなく、手で挿し込むようにして繋ぐようになっています。この接続方法がちょっと曲者で、短く左右に回転させながら押し込まないとしっかりと固定できないようになっている。

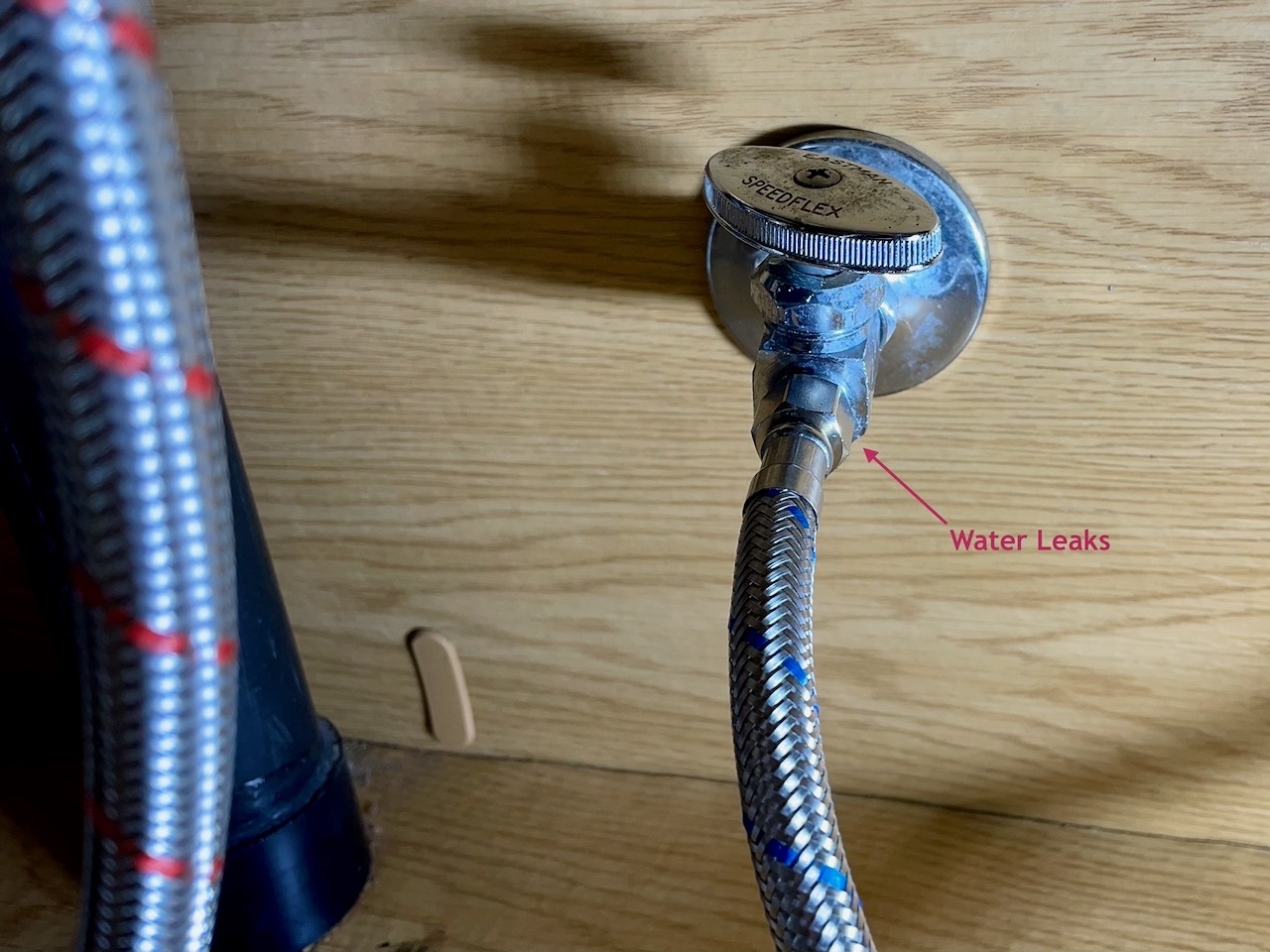

排水管は先日、取り付けていたので、漏水試験してみたら、指で指している辺りから水漏れすることがわかりました。どうやら接続部分に付属のテフロンテープを巻く必要があるようです。シンク下でテープを巻こうとしましたが、重力の影響でテープを張った状態で上手く巻くことができない。
テールパイプを取り外してシンクの上でテープを巻きました。
排水管（テールパイプ）を再び接続して水漏れを確認したところ、今度は矢印の辺りから漏水。テールパイプはU字型のトラップに差し込んであるだけで隙間があったので、シリコンコーキングを施しました。
シンクに水を溜めてからポップアップ式のキャップを押して、水を一気に排水させても水漏れしなくなりました。
作業に着手してからおよそ2時間で混合水栓取り付け作業を終えました。
ビクトリア様式のクラシックデザインの混合水栓は、交換前のKOHLER製混合水栓とそっくりですが、ハンドルの形状が違います。右の給水側は時計回り、左の給湯側は反時計回りで回転させると水と湯が出るようになっています。慣れるまでしばらく時間を要しそう。
洗面所の3穴式混合水栓交換作業の難易度：5段階で4
Replacing Bathroom Three-Hole Widespread Faucet — Part 4に戻る。
Replacing Bathroom Three-Hole Widespread Faucet — Part 1に戻る。
適切な規格と長さの給水、給湯ホースが手元に届くまで、洗面所の混合水栓は使用不可なので、洗面、手洗いと歯磨きはキッチンの混合水栓を使うようにしています。先にgotonovo製混合水栓に付属する排水管をKOHLER製シンクに取り付けることにしました。
不完全で不自然な英文施工マニュアルと格闘しながら、ドレンパイプは何とか取り付けることができました。
ポップアップ式のドレン、今のところ水漏れはなさそうです。
Replacing Bathroom Three-Hole Widespread Faucet — Part 5へと続く。
Replacing Bathroom Three-Hole Widespread Faucet — Part 3に戻る。
洗面所の混合水栓取り換え作業を中断したままでは洗面所が使えないので、適切な長さの給水、給湯ホースを急いで発注しました。日本のAmazon（amazon.co.jp）で32″（およそ80cm）の長さのものが販売されていたので購入しましたが…
中国語で規格：80cmとしか袋に書かれていません。オス側はM10のようなので、ハンドルに接続させることができますが…
メス側が米国仕様の3/8″ではないことがわかりました。
日本仕様の1/2″でもないし、間違った商品を受け取ったことになります。Amazonの顧客サービスに連絡して、返品の手続きを申請しました。
同時にUS Amazon (amazon.com)で適切なサイズの給水、給湯ホースを注文しました。
Replacing Bathroom Three-Hole Widespread Faucet — Part 4へと続く。
Replacing Bathroom Three-Hole Widespread Faucet — Part 2に戻る。
US Amazon (amazon.com) に発注後、6日でgotonovo製の3穴式混合水栓が届きました。
中華ブランド中国製の安価な混合水栓を個人輸入するのは初めて。設置説明書の原文は中国語だと思われますが、翻訳された英文が不完全で非常にわかりにくい。
およそ5秒間隔で蛇口からポタポタ水漏れする、老朽化したKOHLER製混合水栓を取り敢えず、シンクから取り外そう。
30年以上もの間、一度も取り外すことがなかったハンドルを緩めました。
滅多に出番がない水栓レンチ（basin wrench）を使って給水側と給湯側のナットをシンク下側から緩めました。
左右のハンドルから蛇口へと繋がるY字型のホースを緩めることができなかったので、ハンドルの根元で切断しました。
再利用することはないだろうとの判断で切断しましたが、この判断が間違っていました。
蛇口を取り付ける前に説明書に従って、シリコンコーキング。
新しいハンドルと蛇口は順調に取り付けることができました。
付属する2本の給水、給湯ホースが短くて止水栓（3/8″シャットオフバルブ）に届かない。長さを測ると付属するホースの長さは24″（およそ60cm）。作業を中断して、より長いフレキシブルホースを調達することにしました。
Replacing Bathroom Three-Hole Widespread Faucet — Part 3へと続く。
Replacing Bathroom Three-Hole Widespread Faucet — Part 1に戻る。
31年間、一度も交換していない洗面所のKohler製シンクに取り付けられた混合水栓の吐出口からぽたっ、ぽたっ、と5秒に一度ぐらいの水漏れがあります。キッチンの混合水栓を交換した際は、蛇口の根元付近から漏れていました。キッチンの混合水栓が蛇口と一体化したシングルハンドルであるのに対し、洗面所の混合水栓はツーハンドル。
シンク下の給水側シャットオフバルブを締めると、水漏れが止まるので、劣化部品は給水側のカートリッジであると推測します。31年間も交換していないのだから、この際、混合水栓を丸ごと新調することにしました。
自宅は電線と床下水道管、ガス管以外の設備はすべて米国またはカナダ製の完全輸入ログハウスです。混合水栓に繋がるホースの径は米国仕様の3/8″なので、日本仕様（1/2″）の水栓は接続不可。キッチンの混合水栓を交換した時と同じように、今回もUS Amazonから個人輸入することにしました。
今回、注文したものはgotonovo製の3穴式混合水栓。ポップアップ式のドレンが付属します。商品価格US$58.76に送料US$20.63を加えた合計支払額はUS$79.39。日本円での決済で¥11,271でした。6月21日に到着する予定です。
Replacing Bathroom Three-Hole Widespread Faucet — Part 2へと続く。
1月末の大雪の被害に遭った北西側の軒樋を修復しました。この短い軒樋の斜め下には小屋があって、軒樋から溢れた雨水は小屋の屋根上に落ちていたので、まあこのままで良いかと思い、2ヶ月近く放置していました。
小屋の屋根上に座り、ガルバリウム鋼板製の軒樋を一旦、取り外してから曲がった金具を修正しました。この金具、よく見ると30ºの屋根勾配用と書いてありました。実際には屋根の勾配はおよそ40ºなので、屋根を葺き替えた時に金具を曲げて取り付けていたのかもしれません。屋根葺き替え時に鼻隠しの取り付け角度を屋根面に対して直角に変更したために、軒樋を支える金具の取り付け角度が屋根勾配に合わさなければならなくなり、金具の選択肢が少なくなったことがそもそもの原因ではないかと思います。
このガルバリウム製軒樋は積雪に弱い印象があるので、いずれは樹脂製の軒樋に交換しようと考えています。その際に鼻隠しの取り付け角度を垂直に戻した方が良いだろう。
宝塚から山のえんとつ屋さんが電動軽トラックでお見えになりました。途中で何度も充電しながらだったので、11時半頃に倉庫を出発してから4時間近くも要したそうです。今回、来ていただいた本来の目的は煙突の設置工事支援ではありますが、YouTubeの撮影を兼ねているそうです。DIYでできることはなんでもやらないと気が済まない私のような人が客の場合、早めに現場に行かないと撮影チャンスを逃してしまうと思われたのでしょう。
山のえんとつ屋さんサイトを確認すると急勾配屋根のログハウスでの施工事例がないのである意味、貴重な映像が記録できるのかもしれません。
先ずは天井の開口部を拡げます。上下と比べて左右の幅が狭すぎるので、左右に2″の隙間ができるようにします。右側に2×12の垂木が迫っているので、煙突を垂直にするには、薪ストーブ本体を左前方に少し、移動させなければなりません。
Makitaの充電式レシプロソーで天井材を切断。作業の様子は私が撮影しました。
リング状の化粧板の痕を見れば、左側に大きく開口部を拡げたのがわかります。
山のえんとつ屋さんで入手しなかったルーフサポートブラケットを今回、持参していただきました。通常ならルーフサポートは天井材の内側に取り付けて、屋根を貫通する断熱二重煙突を固定しますが、後付けの場合は天井材の外側に取り付けることになります。そもそもルーフサポートを取り付けていなかったのは、ログハウス特有のセトリング対策の一環だと思います。
この状態でルーフサポートブラケットを天井材の外側に取り付けると、化粧板からはみ出るので、ルーフサポートブラケットを切断します。
充電式のディスクグラインダーではみ出る部分を切断。
右側は天井材と垂木にビス留め。左側は垂木がないので、即席の支持材を加工して天井材と共にルーフサポートブラケットをビス留めしました。
既設のフラッシングの上から被せるようにして新しいフラッシングを取り付けますが、既設のフラッシングの先端が高過ぎるので、ディスクグラインダーで余分をカット。
フラッシングは大小二つのものを先日、持ち帰りました。どちらを使うか尋ねられたので、大きい方を選びました。
新しいフラッシングと干渉しそうな部分を少しずつカット。
新しいフラッシングを被せた時に雨漏りしないよう、屋根材の高さよりも少し高くなるように調整されています。
屋根を貫通する長さ1メートルの断熱二重煙突を屋根上から屋内側に下ろそうしていますが、ルーフサポートに固定する作業に無理があります。私が屋内側で煙突を受けて、スパナでナットを締めようとしましたが、ナットが空転してなかなか締まらない。
急がば回れということで、煙突を一旦、屋根上から下ろしてルーフサポートの径を調整し、ナットで締めなくてもギリギリ通るようにしました。屋内側の二重煙突の上に載せて、ビス留めするので、この方法でも問題ありません。
フラッシングは断熱二重煙突の外径8″に合わせて、余分を鋏でカット。
化粧板を元に戻して作業完了。
山のえんとつ屋さんに日当を支払おうとしたら、要らないと言われました。興味本位でYouTubeの撮影に来たのだから不要ですっと言って受け取ろうとされないので、近くの焼肉屋さんで日当代りとしては不足する夕食に付き合っていただきました。
作業当日の夕方からまた雪が降って来て、一時的に取り付けた50センチの屋外側煙突の撮影ができなかったので、上の画像は翌朝に撮影しました。
屋外の断熱二重煙突が屋根上から落下して破損したのが1月27日、その後およそ4週間の間、薪ストーブが使えない状態でした。一年で最も寒いこの期間、灯油ストーブとエアコンで寒さを凌いでいましたが、一時的に取り付けた煙突のおかげで薪ストーブにまた火入れすることができました。
今回、持参していただき、取り付けも完了したガルバリウム鋼板製のルーフサポートブラケット、10,000円を追加購入し、不要となったロッキングバンド2個を返却し、未払いだったストームカラー、5,500円とアルミベース製シリコンフラッシング、25,000円を支払って、部材費を精算していただきました。山のえんとつ屋さんで購入した部材費は合計10万円と少しとなりました。
Fixing The Chimney Pipes — Part 5へと続く。
Fixing The Chimney Pipes — Part 3に戻る。
屋根を貫通する断熱二重煙突パイプを取り外します。外径およそ7″の屋内側二重煙突と外径8″の屋外側断熱二重煙突との接続部にあったソケットのビスを緩めて、下方にずらしました。
L字型の金具3個の上に屋根を貫通する断熱二重煙突が載せてあり、ビス3本で下から留めてありました。この状態で煙突パイプはぐらぐらしているので、やはりルーフサポートブラケットは取り付けていないようです。ログハウス特有のセトリング対策でしょうか。今年で築31年になるので、これ以上のセトリングは考えられないので、交換部材を取り付ける際は、ルーフサポートブラケットで固定すべきかと思います。
屋根上に登り、雨漏れ対策のペール缶を一旦、外しました。屋根を貫通する煙突パイプは屋外から引き抜きます。単独での作業には無理があるので、お隣さんに手伝ってもらいます。
既設のフラッシングと煙突パイプが干渉したので、フラッシングを板金鋏で切断中。
屋内側からお隣さんに煙突パイプを押し上げてもらって、上から引き抜くことができました。開口部が小さすぎること以外に一目で気付いたのは、2×12の幅広垂木の上の方が焦げているように見えること。
屋内側から見た開口部。開口部を拡げて可燃物との距離、2″はやはり確保すべきでしょう。焦げたように見える部分は煤とタールが付着しているだけかもしれません。屋根上の煙突が大きく傾いた状態で、しばらく薪ストーブを使用した時に煤とタールが漏れたのではないかと推察します。
Fixing The Chimney Pipes — Part 4へと続く。
Fixing The Chimney Pipes — Part 2に戻る。
屋根上から落下して破損した断熱二重煙突パイプ1本を持参して、宝塚の山間部にある「山のえんとつ屋」さんを初めて訪れました。サイトのトップページに記載されているように、山のえんとつ屋さんは「DIYでの薪ストーブ設置を応援するオンラインショップ」です。
電話で予約した上で、我々が訪れた所は2階建ての倉庫。1階だけでもこれだけの量の煙突部材や薪ストーブ本体が置いてあります。海外（多分、中国）からコンテナ単位で直輸入して薄利多売しているので、他社が販売する製品と比べると低価格かもしれないと言われていました。「これでも高いんですよ」と言う、率直な人柄に安心できます。薪ストーブ本体は妥当な価格で販売していても、煙突とその設置工事費が法外な価格であることが多々あります。設置に関しては自分で施工可能ならその分を大幅に節約することができます。
現物確認してから購入したいという人は倉庫に買いに来ることができます。偶然にも「山のえんとつ屋」さんの倉庫は、同居人の実家からそれほど遠くはない所にあり、帰路に実家に寄ることもできる距離です。
持参した外径8″の断熱二重煙突と外径、内径共にこちらで販売されている断熱二重煙突のサイズと大体同じで、互換性がありそうなことがわかりました。
えんとつ屋さんは大工さんとしての経歴もある方で、二級建築士の資格もお持ちのようです。私も素人なりに経験と知識があるので、建築関連の専門用語が通じます。通常はルーフサポートブラケットで屋根を貫通する断熱二重煙突を固定するそうですが、どうも自宅のカテドラル天井にはブラケットらしきものがない。必ずしも必要なものではないと言われていたので、今回は購入しないことにしました。
既設のフラッシングは先端部分が破損しているので、再利用不可。大小、二つのアルミベース製シリコンフラッシングを持ち帰ることになりました。施工時にいずれかを選びます。
断熱二重煙突、直管2.5メートル分と振れ止めブラケットなど、必要になりそうなものを見繕っていただきました。
以下、倉庫で購入したものをリストアップしておきます。(一部、未請求の部材、返品した部材が含まれます。)
一部、キズありのB級品が含まれるとかの理由で合計¥81,900から10%引きの¥73,710にしていただきました。煙突部材の多くがSUS304の0.5ミリ厚、二重煙突の内部管はSUS316の0.5ミリ厚で、すべて溶接管であることを考えると、高品質でお得感がありそうです。持参したカナダ製の断熱二重煙突と比べて重量が半分近くに感じたのは、厚みの差だそうです。素人が急勾配の屋根上で作業するには軽い方が都合が良い。
山のえんとつ屋さんが販売する薪ストーブはオリジナルブランドのCozy Fire。薪ストーブのみで¥120,000、オーブン付きで¥170,000。背面にボイラータンクを付けたフルセットでも¥200,000。
Fixing The Chimney Pipes — Part 3へと続く。
Fixing The Chimney Pipes — Part 1に戻る。
大雪による雪害で薪ストーブの煙突が落下して破損したような場合は、住宅火災保険の対象となると言う情報を得て、保険会社に連絡したら保険金請求書一式を送付するとのことになりました。必要事項を記入し、証拠写真と見積書を同封した書類一式を保険会社に返送しました。
その4日後の今朝、保険会社代理店から依頼を受けた人から電話があり、屋外で被害状況の現地調査をするので都合を聞かれました。今日は在宅であることを伝えると、午後一時頃に来るとのこと。
約束した時刻に来られ、被害を受けた場所を一通り、案内しました。私がガレージ内で待機している間に保険会社から派遣された人は、被害を受けた場所の写真をコンデジで何枚も撮影されていました。私が提出した証拠写真が気に入らないのか？
実際に現地調査に来ることはないだろうと高を括っていたら、本当に来られたので、少々驚きました。提出した写真や保険金請求書、修理見積書、事故状況説明書に記載した内容に偽りはないので、何も焦ることはないし、隠すこともない。
写真撮影を終えた保険会社の人はこれから保険金を計算し、1週間以内に結果を連絡すると言われました。その時、「見舞金」も出ると言われていたので、「見舞金」とは何のことか、尋ねてみました。損害保険金の30%が見舞金だとのことでした。後で保険会社のサイトで確認すると、「見舞金」とは恐らく「臨時費用保険金」のことで、「損害保険金を支払う場合に支払う」とあり、その金額は（損害保険金 x 30%）と書いてあります。
私が加入する住宅火災保険では見積書の金額（再調達価額） = 損害保険金ではないらしい。当方が加入する長期保険は時価額を基準とした保険のようで、その場合、「事故と直接関係のある損傷を修繕するために要する金額」から減価償却額（経年等による減価額）を控除した額が損害額となるとのこと。
建物の経年劣化による減価額を差し引いた損害額と（損害額 x 30%）の見舞金を合計した額が保険金として支払われることになります。建物は今年で築30年になります。減価償却して時価ゼロとか判定されると困ったことになります。これまでに幾度となく保険を使わずに修繕しているし、定期的に維持管理もしています。
時価額を元に計算する方法にどうも納得できない私の様子を察した保険会社派遣の人は、屋根はいつ葺き替えたのか、尋ねられました。確か数年前の強風でアスファルトシングルが飛ばされた時と答えると、「あー、2018年の台風ですか？」と言われたので、「はい、多分、そうです。」と答えておきました。
