iPad mini with Retina display in Mazda RX-8

November 27, 2013January 25, 2020 monomaniacgarage

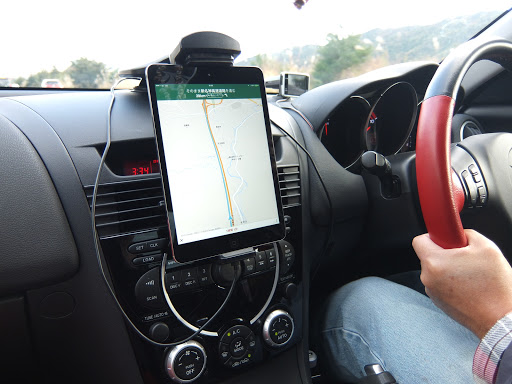

初代iPad用として購入した車載タブレットホルダー（Sanwa Supply 200-CAR010）にiPad miniを固定させてカーナビとして使ってみました。iPad miniの大きさは幅134.7mm、高さ200mm、200-CAR010はホルダーの高さが10mmごとに150〜200mmまで調整可能。ホルダーの高さを200mmに設定し、縦方向から挟むことでiPad miniを固定することができます。iPad miniの幅が134.7mmなので、横方向からiPad miniを挟むことはできません。

カーナビとして使用する場合は、進行方向にゆとりがあった方が見やすいので、縦置きが適しているように思います。ホルダーの位置は上下に調節できるので、上の画像のように、少し高めの位置にすると、ハザードスイッチが隠れることもありません。

ホルダーは回転させて使用することもできるので、縦方向から挟んだiPad miniを90º回転させて、横置きで使用することも可能。iPad mini対応の新製品（200-CARS025）であれば回転させなくても横置きの状態で上下からiPad miniを挟んで固定することができるようです。

最近、カーナビは専らGoogle Mapsを使用しています。Retinaにも対応しており、非常に見やすいと思います。案内音声の音量がiPhoneで使用している時と比べて小さいのはなぜだろうと思って内蔵スピーカーの位置を確認すると、原因がわかりました。ホルダー下部がiPad miniの内蔵スピーカーの一部を覆っている。

Just Mobile® Highway™ — Part 4

February 9, 2012November 22, 2019 monomaniacgarage

付属するDockコネクタケーブルが短いこと、灰皿横のソケットに取り付けると蓋が閉まらないなど問題があったJust Mobile HighwayをMazda RX-8運転席側ダッシュボード下に取り付けました。Highway本体と付属の短いコイル状Dockコネクタケーブルができるだけ際立ち、且つ運転の邪魔にならず、シガレットライターがある灰皿の蓋を閉じることができる位置はどこなのか、試行錯誤した結果、漸く最適な位置が見つかりました。その最適と思われる位置にソケットを設置するには延長コードが必要になります。

用意したのはCAR MATEの「格納シガー対応2連ソケット」、付属するヒューズ内蔵（電源電圧DC12V、出力容量5A、60Wまで）のプラグを車のソケットに差し込み、厚さ約0.8mmの平型コードをコンソールボックス裏側に押し込んで、ETCカードの配線に絡ませながら運転席側ダッシュボード下の方へと伸ばしました。平型コードの全長は約80cm。上の画像では蓋の干渉によるコード破損を防ぐ付属の保護テープはまだ貼っていません。（「保護テープ」が付属していることに今、気付きました。）

CAR MATEの2連ソケット（品番NZ258）を付属の両面テープで運転席側ダッシュボード下（ステアリングコラムの左下）に固定しました。Just Mobile Highwayに付属する短いコイル状ケーブルとダッシュボード中央部に取り付けたiPadの位置を考慮すると、延長する2連ソケットの取付位置は運転席側ではここしかないと思われます。

左がJust Mobile Highway、右はBelkin Micro Auto Charger。Belkinのチャージャーはコンパクトで気に入っているのですが、出力容量が1Aであり、ヒューズも内蔵しません。ケーブルも別売。iPhoneやiPodなどの充電には対応しています。

コイル状の短いDockコネクタケーブルは珍しいのですが、これが意味するのは、隠さずに目立つところで使ってくださいと言うデザイナーのメッセージではないかと思います。これだけ短いと隠しようがありません。ダッシュボード上に見える亀の甲羅状の物体は、iPadを車載する時に便利なSanwa Supply 200-CAR010。取り付けてから1ヶ月以上が経過し、iPad着脱時のこつを心得ました。（上から入れて、下から親指二本で押し上げるようにする。取り外す時も下から親指二本で上に押し上げてから手前に引くとぱちっと音がして外れる。）

画像のiPad Wi-Fi Onlyは撮影用。カーナビを使用する時はiPad Wi-Fi + 3Gを取り付けます。もうすぐ、2年が経過しますが、3Gの契約はどうするのでしょう。

iPad in Subaru R1

January 22, 2012September 27, 2019 monomaniacgarage

Sanwa Supply 200-CAR010をSubaru R1に移設してみました。今日はこの小さな軽自動車にiPad Wi-Fi + 3Gを大きなカーナビとして利用しました。

ダッシュボード中央部にはエアコン吹き出し口があるので、設置できそうな場所は助手席側エアバッグが取り付けてある所。本来はここは何も取り付けては行けない所ですが、他に平面がないので仕方なく。

何も取り付けては行けない所にiPadを車載したので、当然ながら、エアバッグ以外のものとは干渉しません。しかし、こういう時に限って怖い思いをしました。いつものようにiPadにはMapFan、iPhone 4にはnavico。

岐阜羽島から名神高速道路に合流したSuzukiの4駆普通車と大型トラックの間に挟まれて、あわや大事故が起きてエアバッグが開きそうになりました。走行車線を走っていた我々の小さな車が、恐らく死角に入っていたのでしょう。右後方を確認することなく、走行車線に合流しようとした普通車がR1に急接近。数センチ近くまで寄って来たように思います。慌てて警笛を鳴らしながらブレーキを踏みつつ、それでも間に合いそうにないので、ハンドルを大きく右に切ったら、追い越し車線には後方から大型トラックが。間一髪でした。小さな軽自動車は高速道路で他車の死角に入りやすいので特に昼間は注意が必要です。夜ならヘッドライトの光で存在を気付いてもらえる可能性が高い。

目的地（Toki Premium Outlets）に近付いてケーブルを外したiPhone 4は宙に浮いています。

駐車場で隣の車のハザードランプが点滅したままになっていました。教えてあげようと思ったら、すでに放送で呼び出した後のようでした。バッテリーが上がって始動できなくなった場合、バッテリーチャージのお手伝いも可能とか書いてあります。アメリカンな本物アウトレットはこんなサービスまであるとは知りませんでした。

iPad in Mazda RX-8 (Sanwa Supply 200-CAR010)

December 27, 2011September 27, 2019 monomaniacgarage

Amazonに出店しているサンワサプライ株式会社から購入したこの商品、謎に満ちています。英語や日本語で生産国がどこにも書かれていないので、生産国がどこなのかよくわかりません。パッケージにはハングル文字と英語による商品名が書いてあるので、恐らくMade in South Koreaなのではないかと想像します。サンワサプライの納品書には、「（200-CAR010）サンワダイレクトiPad iPad2タブレット」と記載されており、ユーザーマニュアルにはModel: 200-CAR010と書いてあります。パッケージの英語表記は”Kröpsson SMART CAR CRADLE for Galaxy Tab 10.1 / i-PAD / Tablet PC”

EXOGEARからもexomount tabletという、そっくりな商品が販売されています。exomount tabletはAmazonで¥7,980、私が購入したサンワダイレクトのiPad iPad 2 タブレット車載ホルダーは¥4,980。製造はKröpssonでサンワダイレクトとEXOGEARの商品はOEMかもしれません。

パーケージから取り出した本体。私には亀の甲羅に見えます。EXOGEARのAbout Usのページに社名の由来が書いてあり、そこに亀のマークと共に”exoskeleton”（甲殻類の外殻などを表す外骨格）の説明もあります。ますます混乱してきました。ひょっとしたらデザインはEXOGEARで、Kröpssonが製造販売し、同じものをKröpssonから供給を受けたサンワダイレクトが国内で販売しているのでしょうか？

亀を裏返しにしたところ。直径70mmのプレート？（ゲル素材の吸盤）とiPadを装着した時にはあまり役に立ちそうにない配線スリットなどが見えます。それと謎の「ラバーグリップ」が2カ所に取り付けてあります。一つは裏側の「支脚」の部分、もう片方はホルダー上部（上の画像では下側）にあるラバーグリップ。

こちらが付属品。ユーザーマニュアルによれば、六角レンチとラバーグリップ（調整用）、保護スポンジ2個、そしてメタルプレート。このラバーグリップ（調整用）が曲者。何を調整する時に用いるものなのか？マニュアルに「高さが合わない場合には、付属のラバーグリップを使用してください。」との記載があります。サンワダイレクトの商品紹介ページには「取り付けサイズの微調整」のところに、「タブレットPCのサイズによってラバーグリップ（大・小）を付け替えてください。ホルダーサイズの微調整が可能です。また、ラバーグリップを使用することでタブレットPCにキズを付けません。」とあります。付属品はラバーグリップ（大）であり、（小）は本体に取り付けた状態になっています。しかし、このラバーグリップは、本来は「支脚」の部分に取り付けてダッシュボード上に設置する本体の高さを微調整するものではないのかと思います。

RX-8ダッシュボード中央部に設置してみたところ、「支脚」の部分が浮いています。おかげでJust Mobile® Xtand Go™ for iPhone 4用にダッシュボードに取り付けたGo Buttonと干渉せずに済んでいます。しかし、この状態では不安定。（Go Buttonは別の場所に移設する予定。）

本来は付属のラバーグリップ（大）をホルダー上部のラバーグリップ取り付け部ではなく、「支脚」の部分に取り付けて前脚の高さを調整するものではないのかと思います。元から付いていた薄い方のラバーグリップ？と交換できるようになっています。上の画像では、分厚い方に交換してあります。これで安定するようになりました。Go Buttonも取り外しました。

サンワサプライのユーザーマニュアルとオンラインの商品説明ページが間違っているのではないかと私が思う根拠は、下に貼り付けたEXOGEARの動画。

EXOGEARは、01’05″の辺りで支脚の部分に付けるラバーグリップを「交換可能なバンパーパッド」と表現し、実際に分厚い方に交換しています。たぶん、そうしないと支脚の部分が浮いてしまう。

付属のメタルプレートを使用しなくても、RX-8の場合、ダッシュボードにゲル素材の吸盤で固定させることができますが、長期間、吸着させておいた時にダッシュボードに痕が残るかもしれないと思い、メタルプレートをスピーカーぎりぎりに取り付けることにしました。

付属の六角ボルトでボールジョイントを調節しました。

ホルダーの高さは10mmごとに150〜200mmまで6段階で調整できます。iPadの場合は、190mmに設定。

ホルダー下部がハザードスイッチのすぐ上辺りになるように高さを調整しました。

この位置であればどの操作ボタンとも干渉しません。高さは100mmまで調節可能。

実際にiPadを取り付けてみると、時計とエアコンの表示部分が隠れてしまいます。画像はドライバーの目の高さから撮影したものですが、この取り付け位置なら前方視界を遮ることはありません。

iPad縦置きにも対応しますが、横置きの方が安定すると思います。

Just Mobile® Xtand Go for iPhone 4は吸盤を使用することにして、運転席側Aピラーの近くに移設。少し、車を走らせてみました。Beat-Sonicのスタンド＆ホルダーにiPadを取り付けた場合と比べて、こちらの方が、ずっと安定しています。エアコンルーバーに取り付けるタイプではないので、車のパーツを破損する恐れもなく、iPadはしっかりと固定されているので、落下する心配もありません。難点があるとすれば、時計とエアコン表示部分が隠れることと、ユーザーマニュアルがわかりにくくて間違っている？ことでしょうか。
