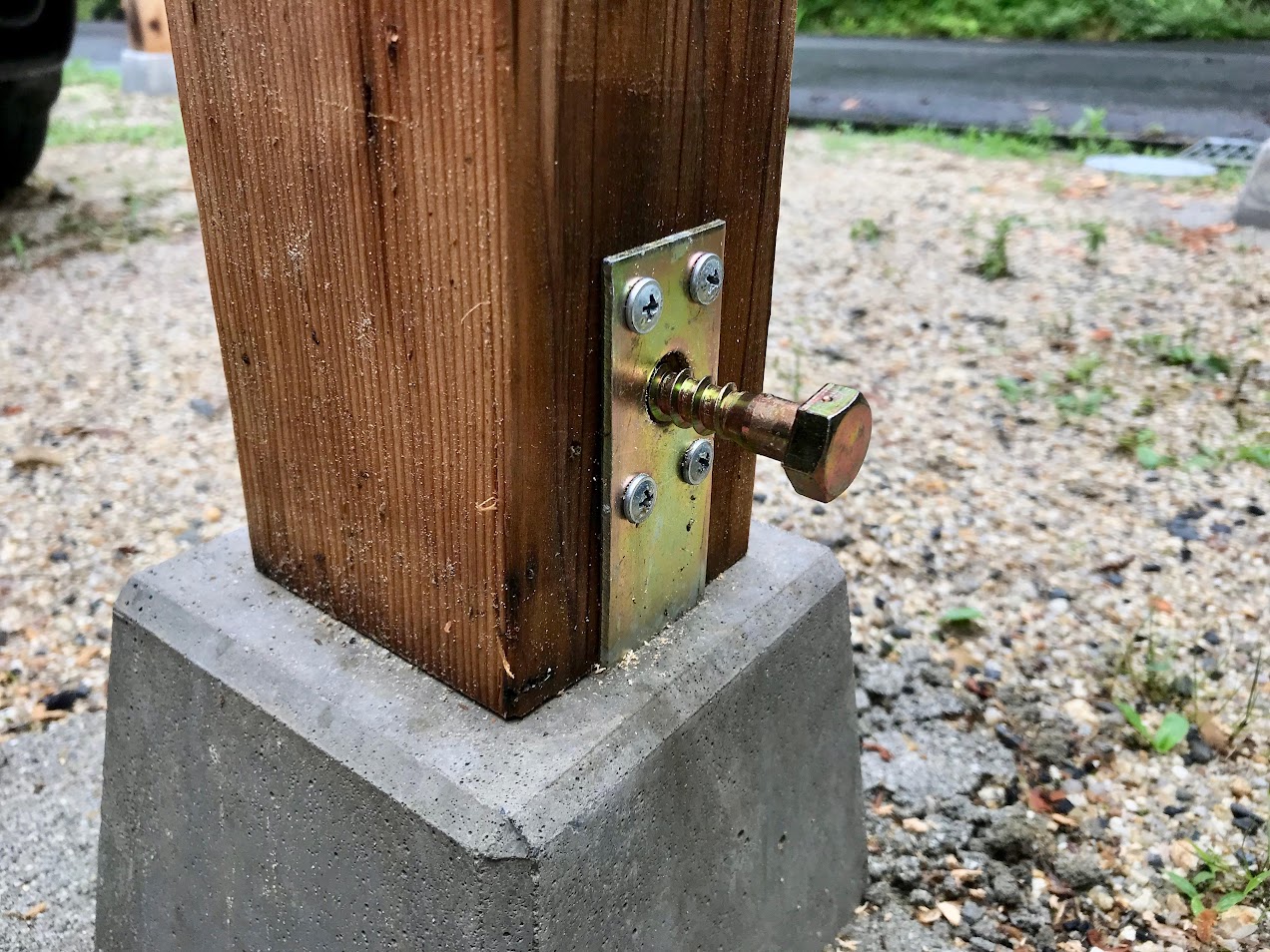

12×65の六角コーチスクリューを柱A、B、D、Eに取り付けました。10.5mmのドリルビットで下穴を30mmほど空けてから、スクリューをハンマーで叩き込み、19mmのスパナで締め付けました。

IMG_2705

これまではシンプソンのビスで仮固定でした。コーチスクリューで締め付けるとより安定します。

IMG_2705

梁CはPart 19で縦挽きし、長さ3,200mmに加工した材を使用します。左右(南北)の桁の上に一時的に載せて水平を確認し、どのようにして柱Bと柱Fに掘った切り欠き部分に載せるのか思案中。中央部分に南北に渡す梁は当初の図面にはなかったものです。屋根は在来工法の小屋組ではなく、トラスを組む予定なので、左右(南北)に開こうとする斜め上からの力を食い止める目的で、この部分に梁を渡すことにしました。

IMG_2705

柱Bに深さ20mmの切り欠きを入れ、梁の長さを3,060mmになるように切断し、(上の画像には写っていませんが)2×4の端材を柱の切り欠き部分の下に仮留めしました。桁の上に載せた梁を2×4端材の上に降ろし、外側から柱をハンマーで叩いて切り欠き部分に入れました。一人でこの作業ができなければ、トラスを桁の上に持ち上げることは不可能です。

IMG_2715

作業スペースを確保するために車を少し、移動させました。

IMG_2716

腰高羽子板ボルトを取り付けて、

IMG_2716

道路側の柱Fの垂直を確認すると、上の方で5~10mmほど道路側に傾いていることがわかりました。図面通りに木材を刻んだにも関わらず垂直が出ない原因は何だろう。

IMG_2716

腰高羽子板ボルトを固定するボルトが、外側から力任せに締めたので傾いています。柱Fが道路側に傾いた原因の一つは恐らく、90mm角であるはずの柱Bと柱Fが実際には92mmほどあり、その誤差を考慮せずに梁Cを図面通りに切断したことだと思います。この傾きを修正するには梁Cの長さを5~10mm、短くすれば良い。腰高羽子板ボルトの取り付け位置も内側に5~10mm、移動させなければなりません。

Pergola Carport — Part 27へと進む。
Pergola Carport — Part 25に戻る。
