Making A Sliding Screen Door — Part 4

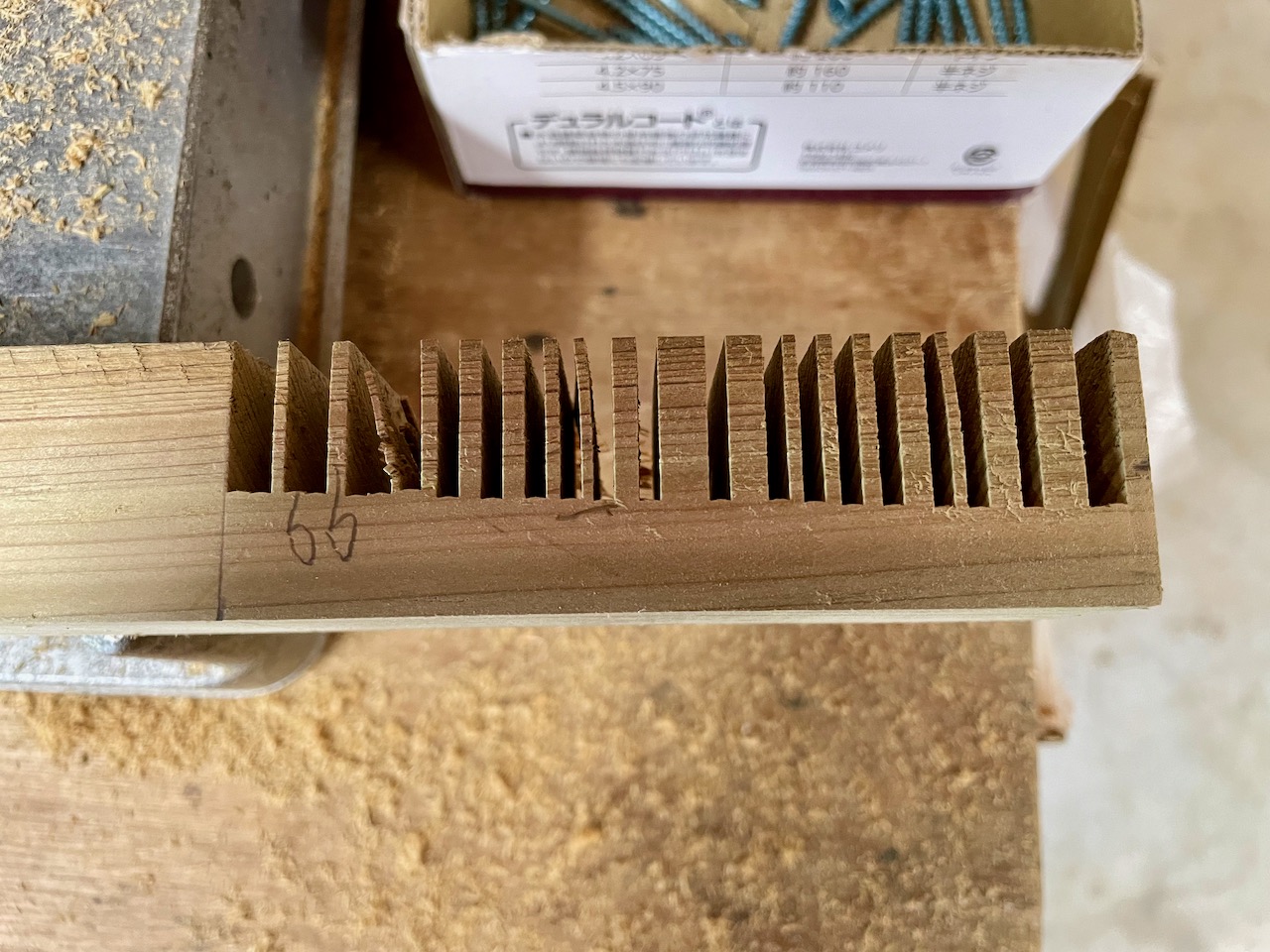

失敗例を一つ、紹介します。フレーム延長部分に相欠き継ぎをしようとして、卓上スライド丸鋸で同じ切り込み深さで切削したつもりが、だんだんと切り込みが深くなってしまいました。

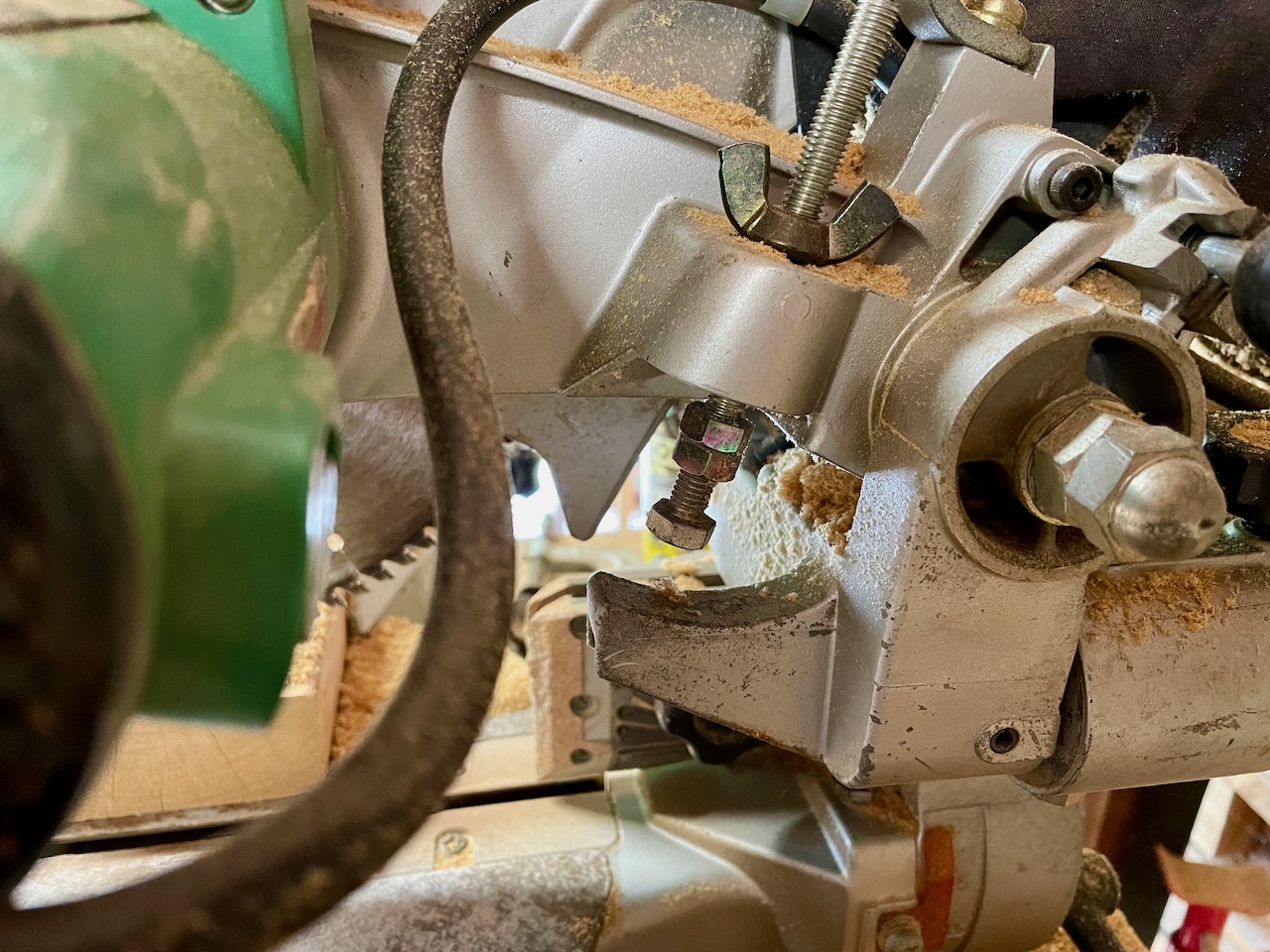

原因は切り込み深さを調整する際にストッパーとして機能する切込調整用ボルトの蝶ナットをしっかりと締めていなかったことです。このナットが緩むと、切り込みが深くなります。

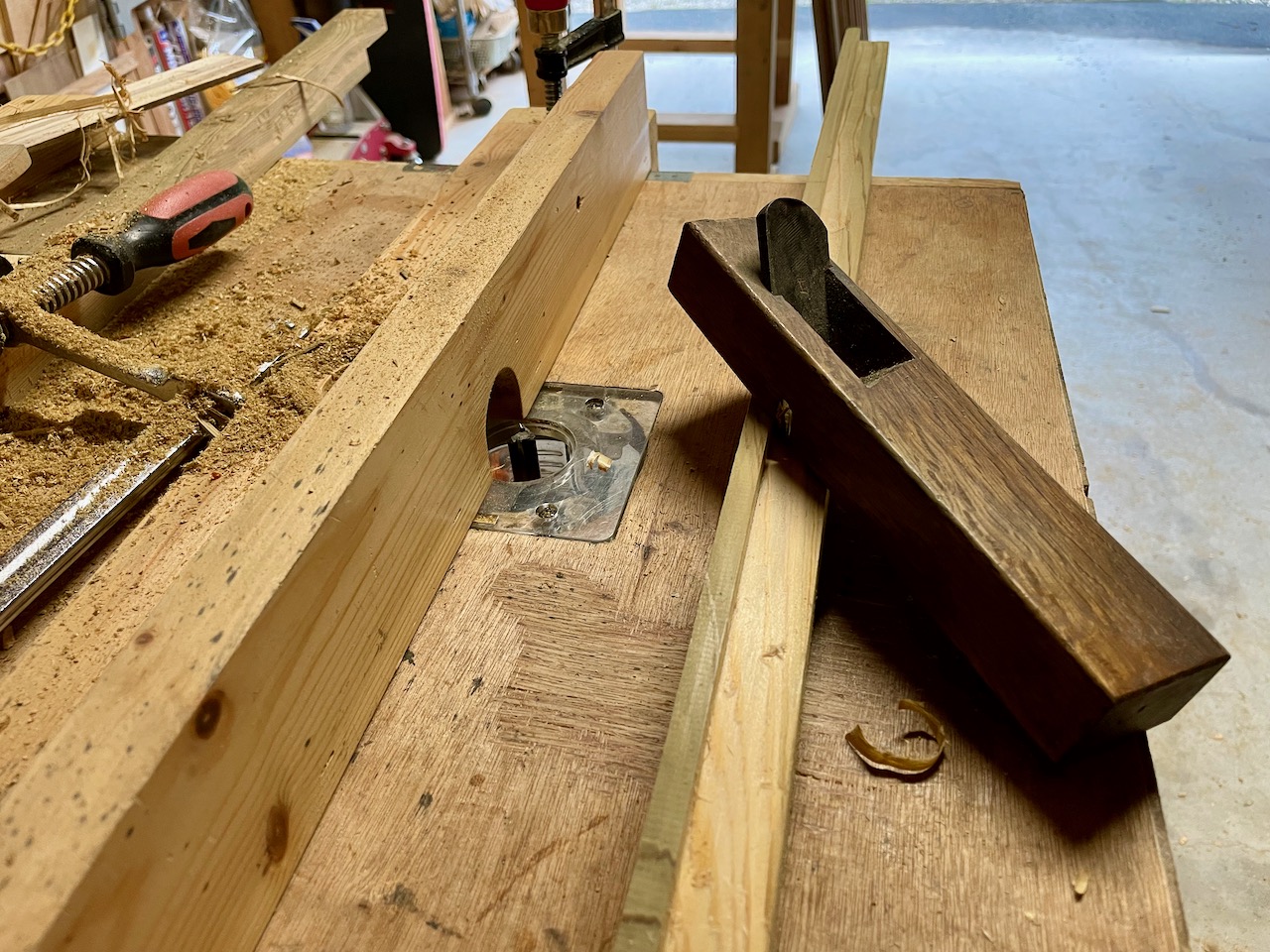

トリマーを用いた溝加工の仕上げにはフリーマーケットで入手した際鉋が役に立っています。

Making A Sliding Screen Door — Part 5へと続く。
Making A Sliding Screen Door — Part 3に戻る。

Toji Garakuta Flea Market — Part 2

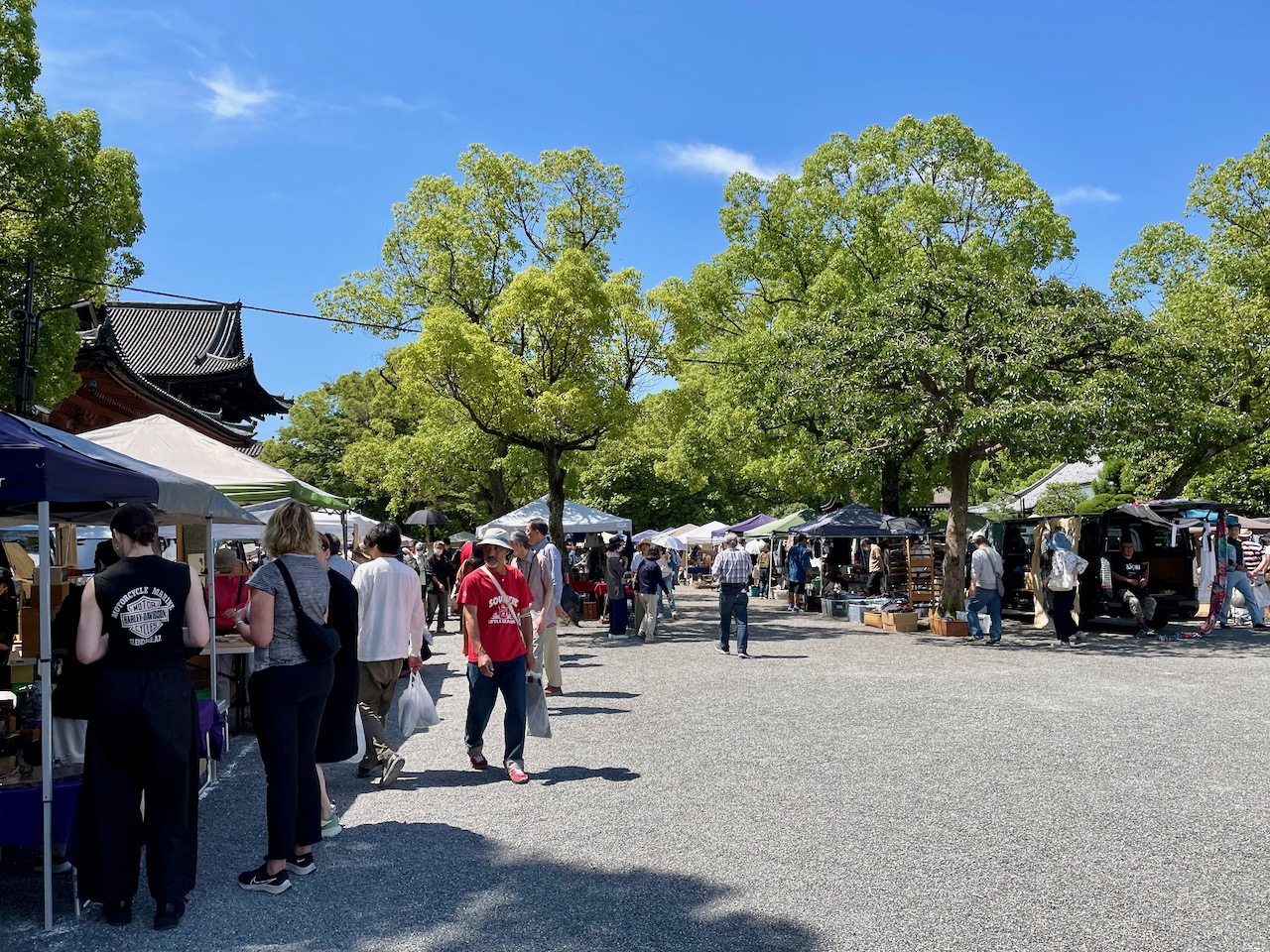

いつものようにminority 318さん宅に車を停めさせていただき、東寺のガラクタ市に出かけました。

弘法市と比べて規模が小さいガラクタ市は、COVID-19規制解除後に戻って来た欧米の外国人観光客が目立つ。

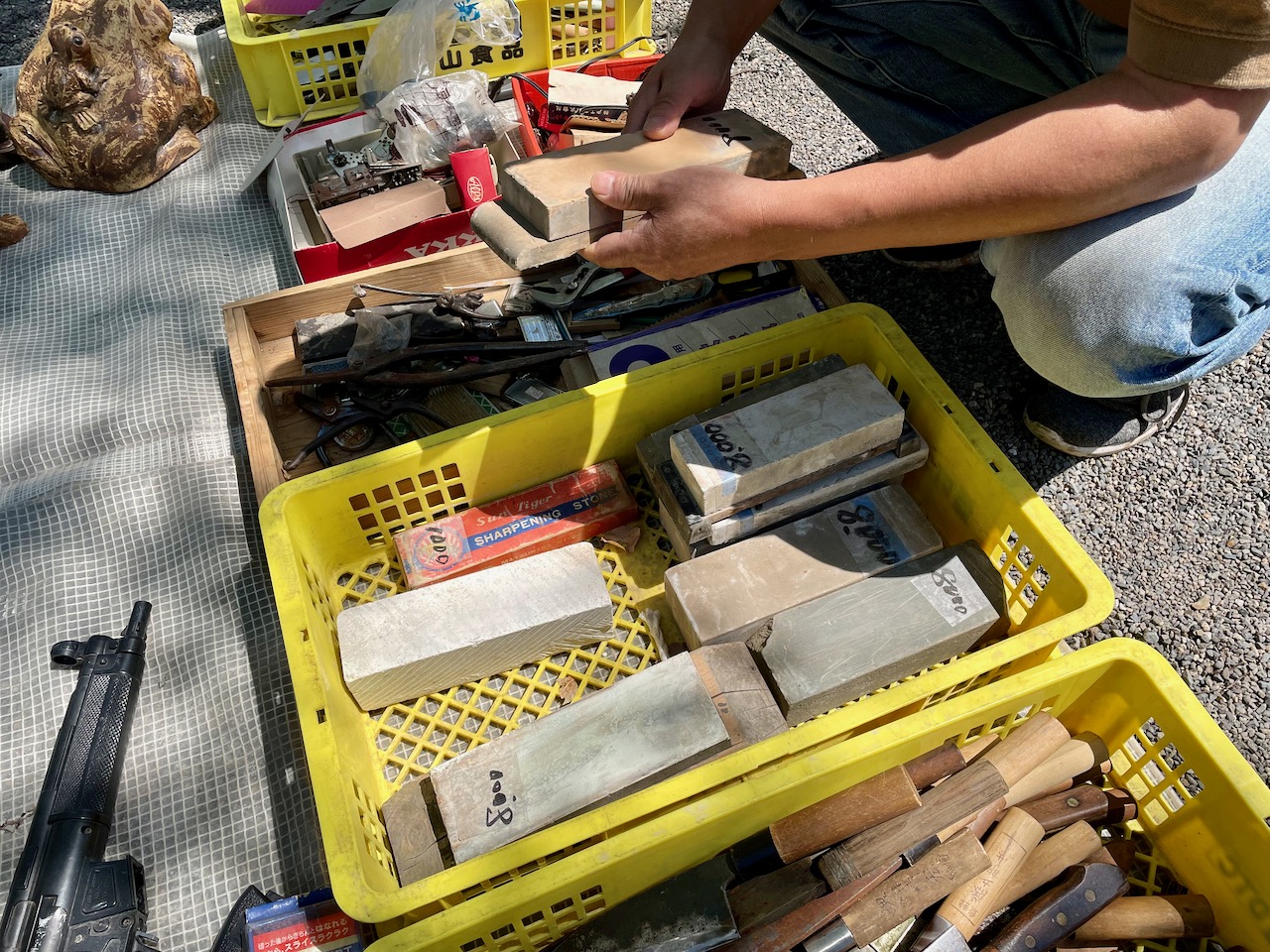

高価な天然砥石は目利きが難しいので、信頼できそうな店主からのみ購入しようと心に決めました。

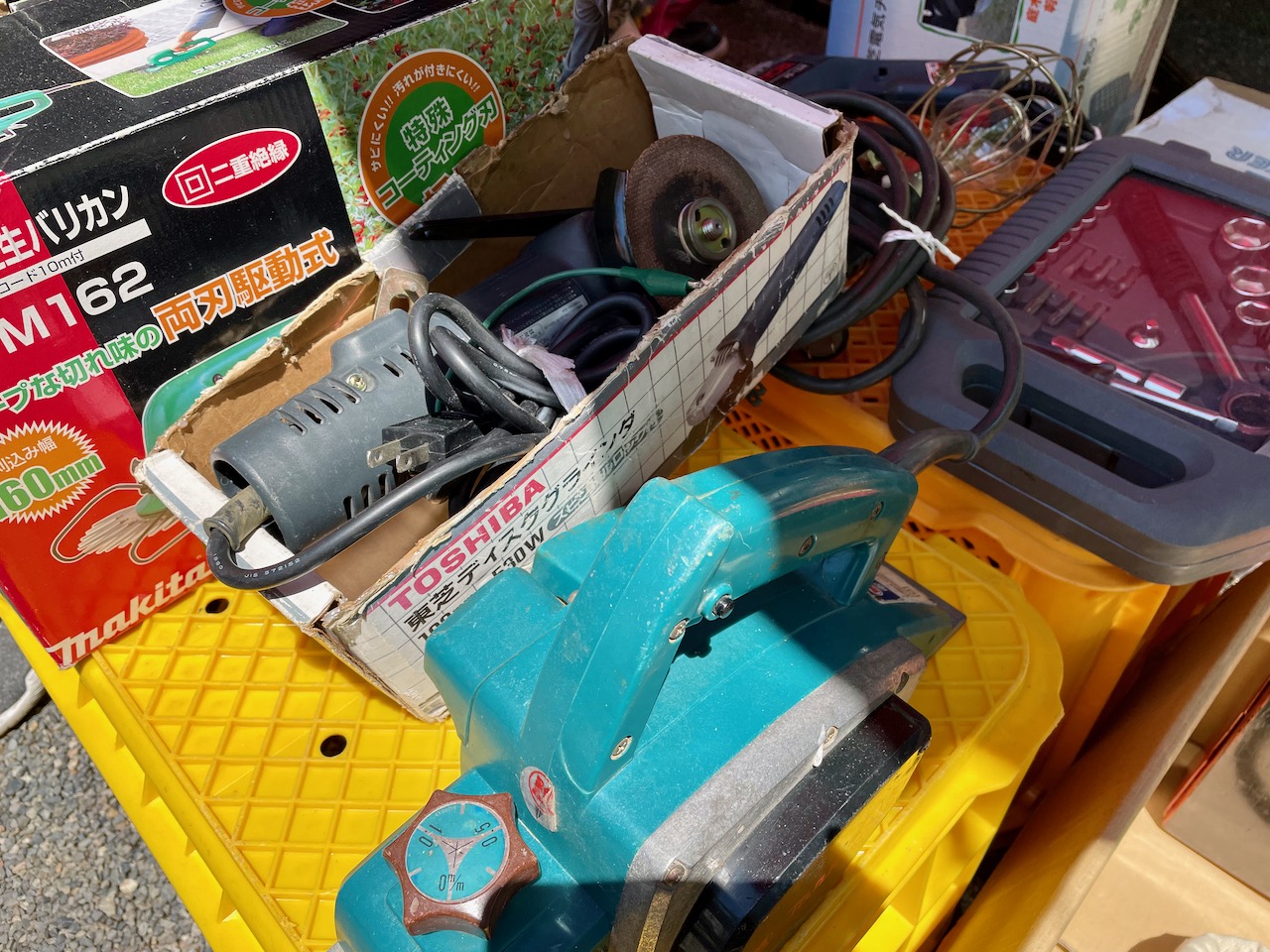

電動工具は壊れていたとしても自分で修理することも可能なので、安ければ入手しよう。交渉していないのに東芝製ディスクグラインダーが1,500円から1,000円に値下げしてくれたので迷うことなく入手。

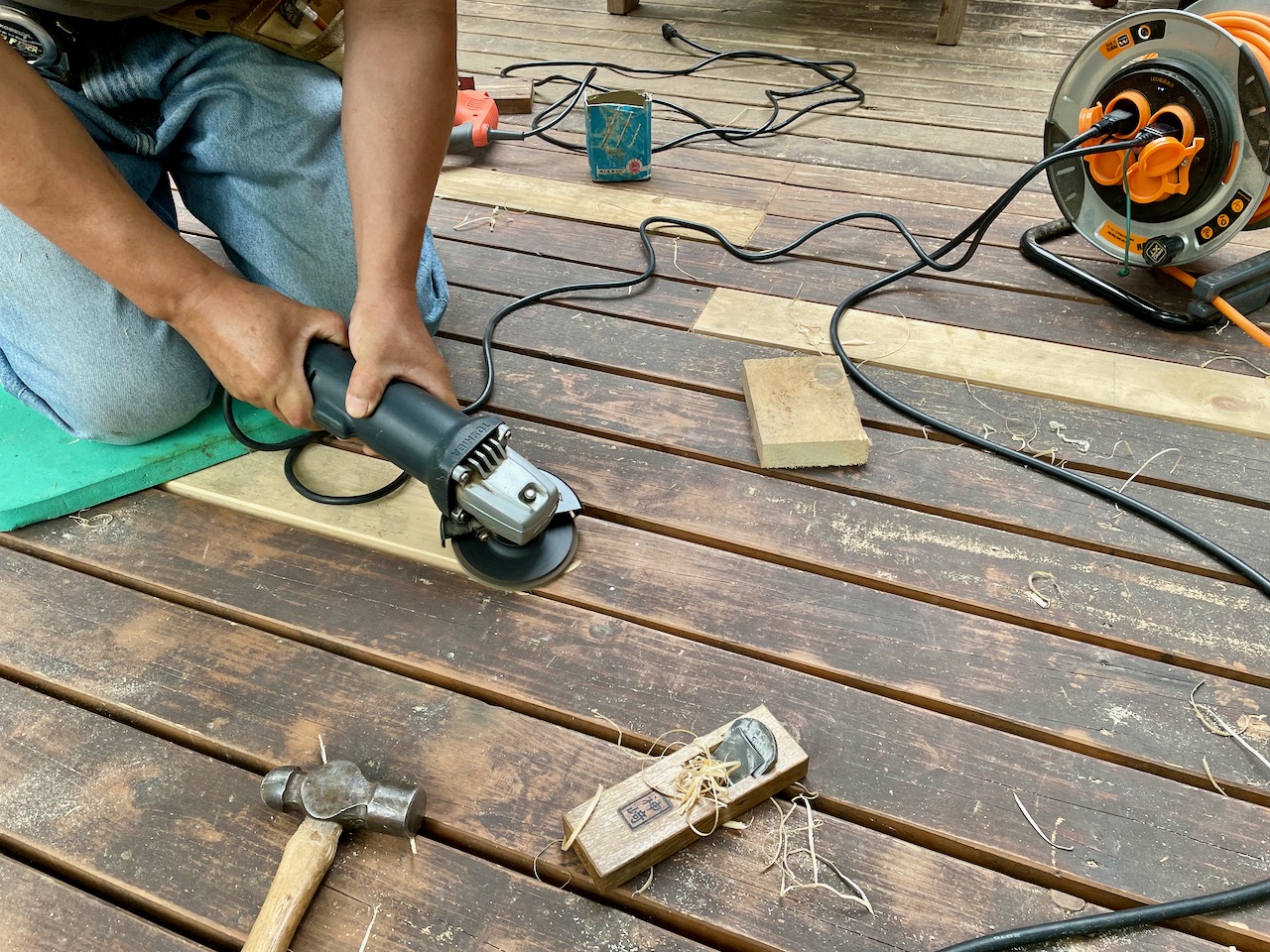

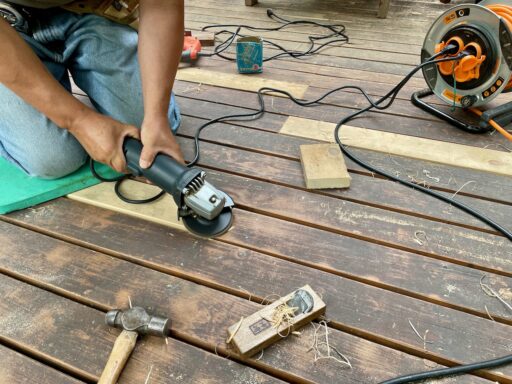

東芝製ディスクグラインダーは問題なく稼働し、サンダーを取り付けてすでに使っています。

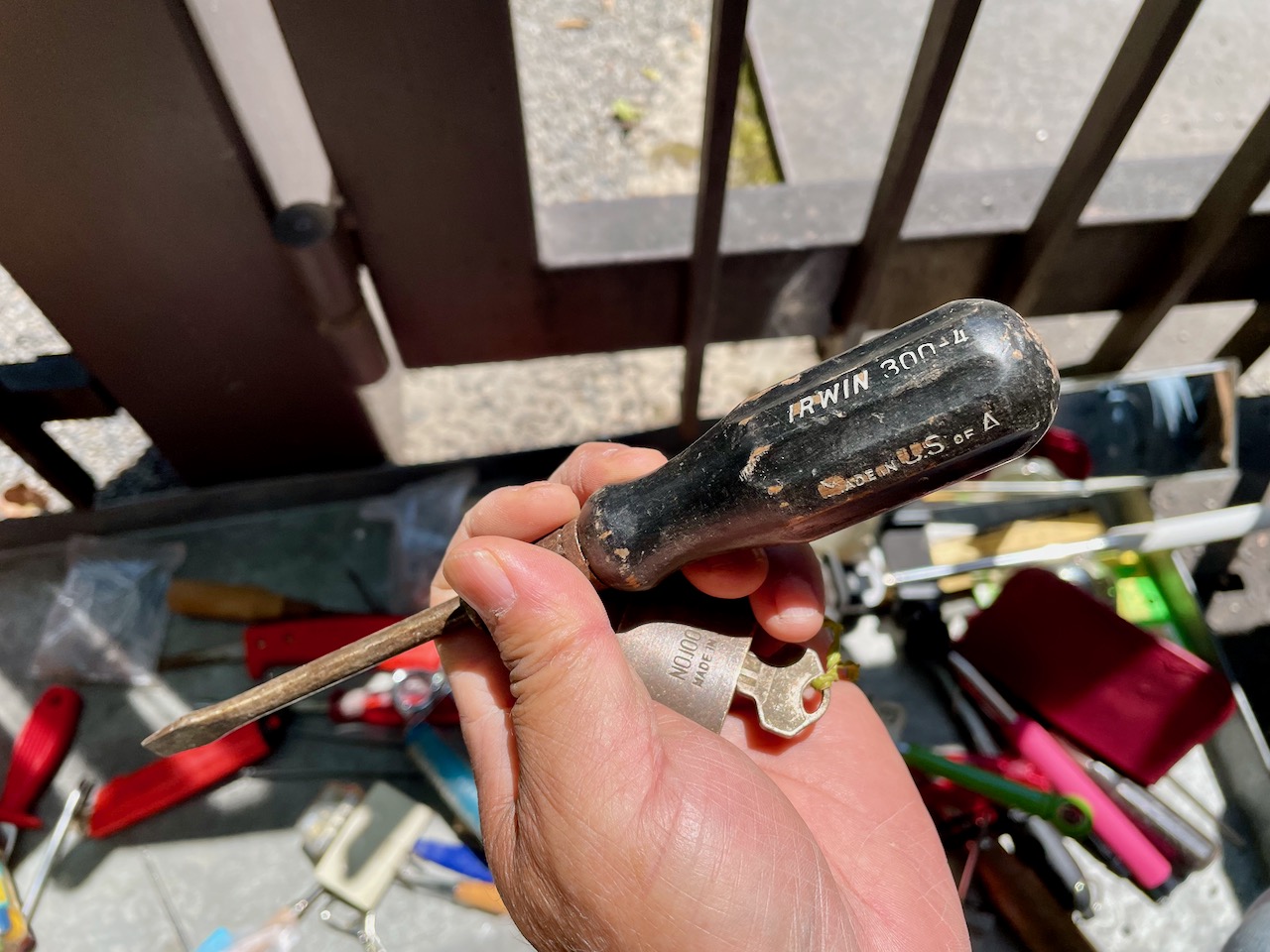

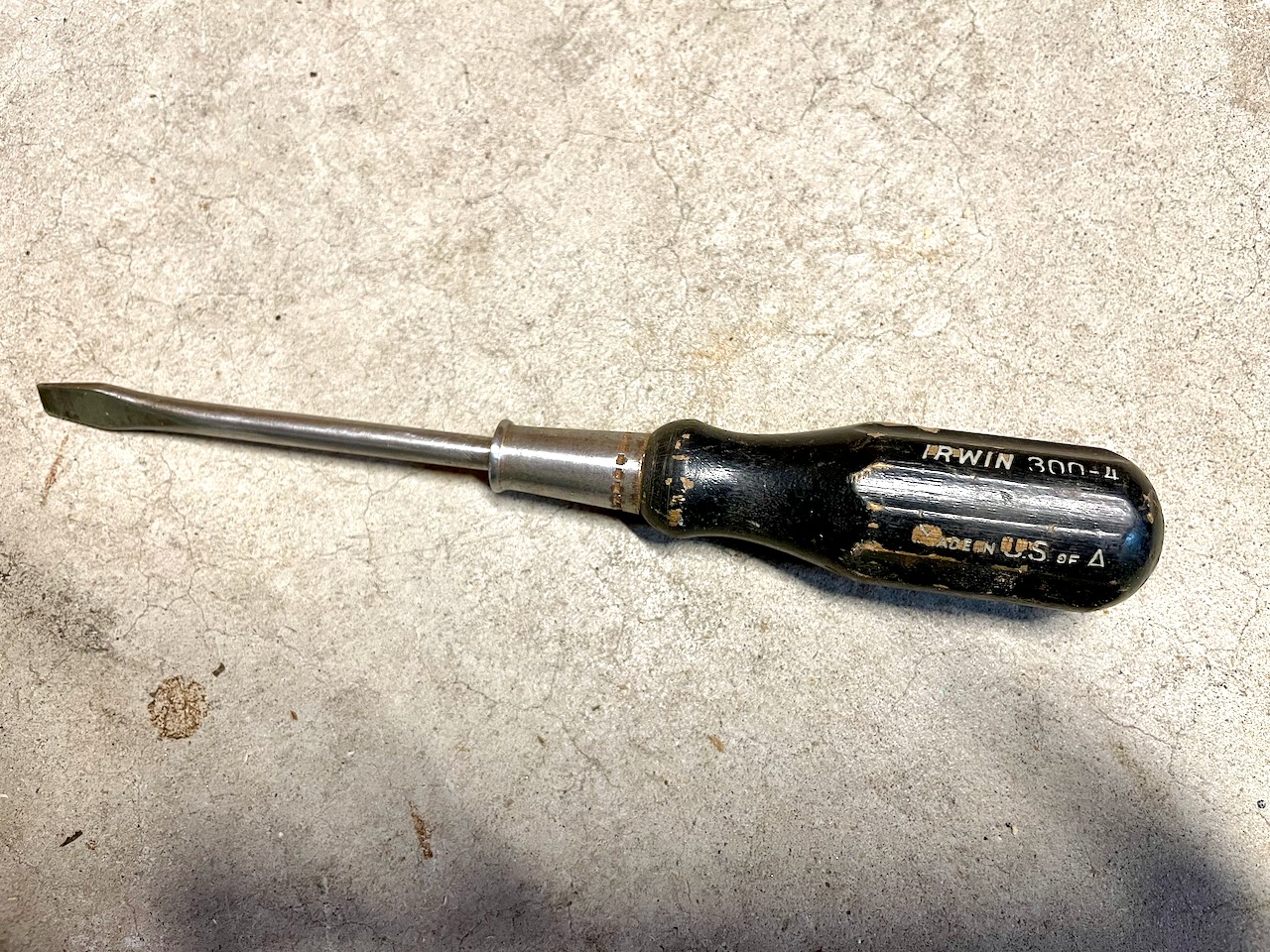

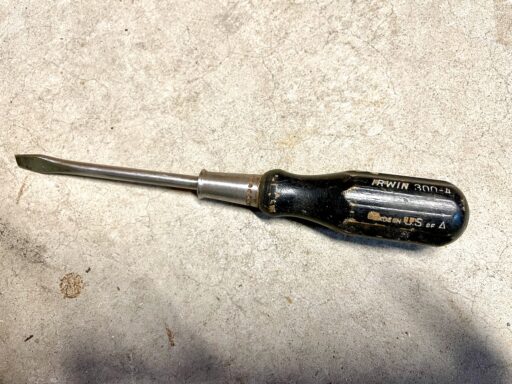

IRWINの米国製マイナスドライバーが100円也。

サンドペーパーで錆を落としました。

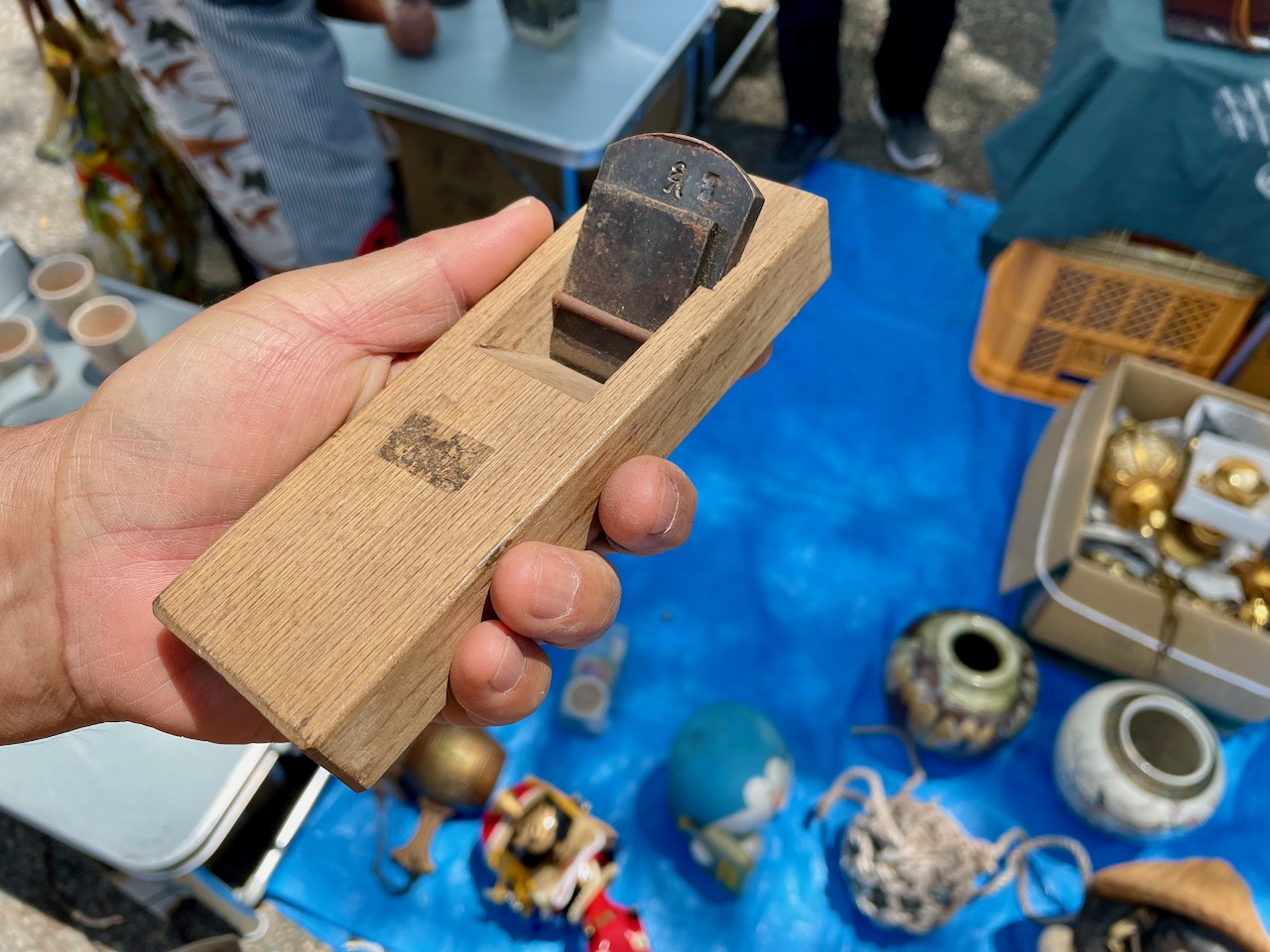

小型の平鉋、台に傷がありましたが鉋刃は良品のようです。

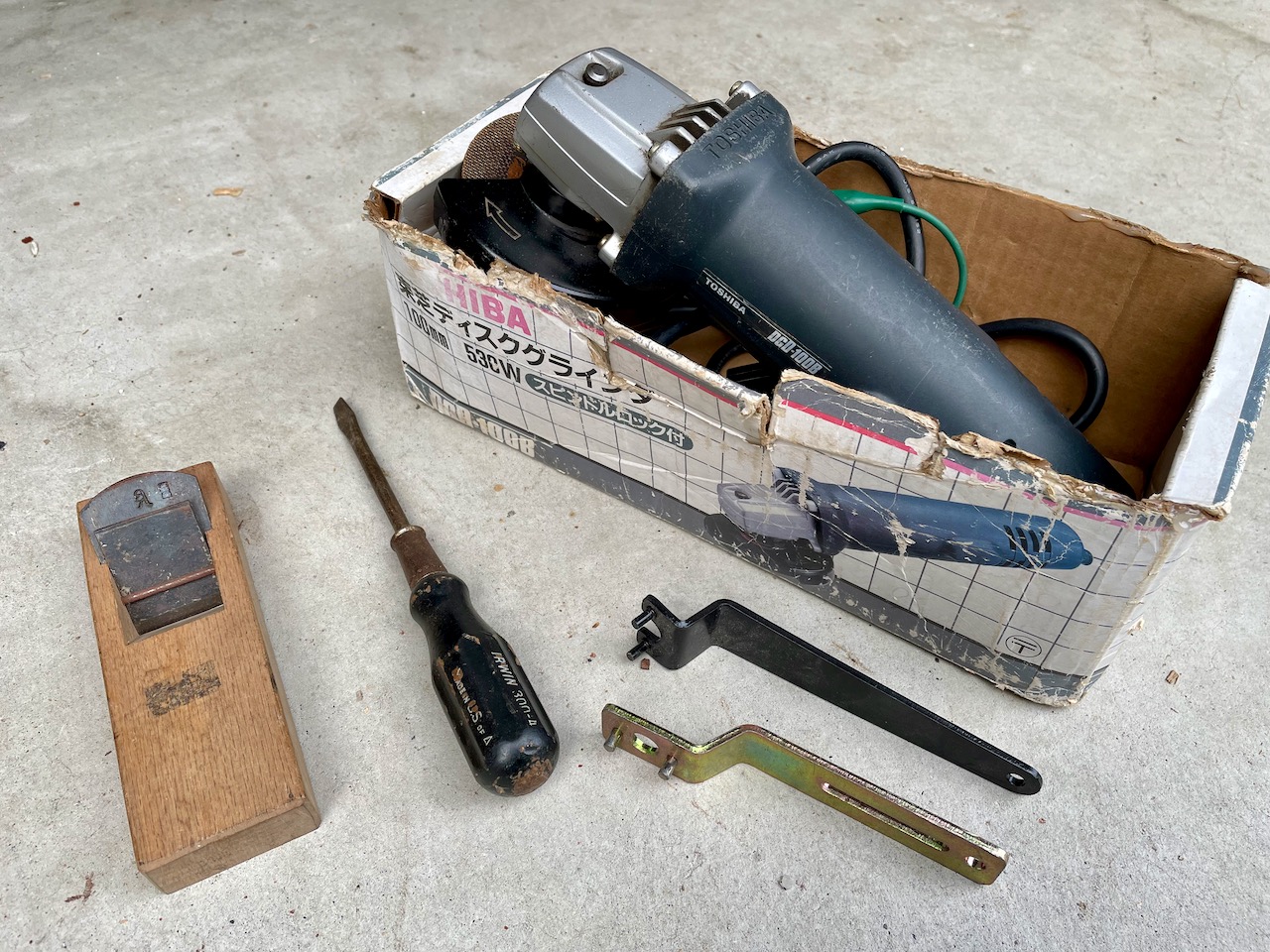

今回、購入したもの。

Toji Garakuta Flea Market — Part 3へと続く。
Toji Garakuta Flea Market — Part 1に戻る。

Making Landing Net Frames and Grips — Part 5

20数年前に入手してガレージ内に放置していた、朴の木から製材した厚み15ミリの板材を使ってグリップ部を製作します。朴の木はモクレン科の落葉高木。彫刻や下駄、器具の柄などに使われると辞書に書いてあります。グリップ部として使うには適材適所。広葉樹なので杉や桧などの針葉樹と比べると、材は硬い。木工厚板用(山数40)の糸鋸替え刃を新たに入手しました。

糸鋸盤で切断可能な板の厚みは、糸鋸盤本体の性能に依存するのではなく、糸鋸刄の山の数で決まるようです。

やはり硬い材なので切り始めに少し、力をかける必要がありました。

グリップ部の曲線に3枚のフレームを合わせてみると、隙間なく接着できそうなことがわかりました。

Making Landing Net Frames and Grips — Part 6へと続く。
Making Landing Net Frames and Grips — Part 4に戻る。

Making Landing Net Frames and Grips — Part 4

十時型にくり抜いたテンプレートにビスを両面に打ち、たこ糸で縛りやすくしました。フレームは3枚同時に曲げて接着します。

フレームの貼り合わせに使用した接着剤はエポキシ樹脂系化学反応型接着剤であるKONISHIボンドEセット。A剤とB剤を等量混ぜ合わせてから90分後に硬化が始まります。ロッドのスレッドをラッピングする時も2液型のエポキシ樹脂系接着剤を使用します。箱に書いてある説明書によると、気温20ºCの春や秋であれば、塗布と貼り合わせは90分以内、最低限の固定時間は8時間以上、実用強度に達する時間は10時間以上となっています。

こちらは桧のフレームをテンプレートに沿って接着しているところ。隙間ができそうなところはクランプで固定。

糸鋸盤で使う替え刃が行方不明なので、近くのホームセンターでピンエンドタイプの木工曲線切用の替え刃10本入りを入手しました。現在、糸鋸盤に付いているノコ刄と同じ規格だと思います。

替え刃の説明書を読んで、刃を糸鋸盤に取り付ける際には正しい向きがあることがわかりました。刃が下を向くように取り付けるのが正しい。上下逆に取り付けると、材が暴れ易くなる。

厚み12ミリの合板を使って、フレームのテンプレートを新たに2枚、切り抜きました。テンプレートはこれで合計4枚になります。すべて同じティアドロップ形状。

Making Landing Net Frames and Grips — Part 5へと続く。
Making Landing Net Frames and Grips — Part 3に戻る。

Making Landing Net Frames and Grips — Part 3

杉材を使ったフレームが乾燥中であり、テンプレートが使えないので、20数年前に製作したランディングネットの洗濯ネットを取り外して、このフレームから新たにテンプレートを製作します。

洗濯ネットはやはりハンドメイドのフレームには似合わない。このフレームを製作した際は何週間も時間を要したことを覚えています。クレモナ糸でネットを手編みして取り付けたら、見栄えが良くなりそう。

コの字型になった糸鋸盤のアームの部分を「ふところ」と言いますが、これが短いと大きな材を回転させようとすると干渉します。合板を一旦、取り出して、干渉する部分を丸鋸で切断しました。

二つ目のフレームテンプレートは中心部に十時を残してくり抜きました。この方が乾燥時にたこ糸で縛りやすいと思ったからですが、間違っていました。フレーム材を曲げる際はテンプレートに力一杯、押し当てながら長いたこ糸をくり抜いた穴に通す必要があります。

前世紀にランディングネットを製作した頃はインターネットが普及し始めた頃であり、ランディングネット製作に関する情報は、主に雑誌や書籍から入手しました。今では製作方法をネットで公開されている方が多数おられます。テンプレートをくり抜く方法はネットから情報を得て、真似したのですが、私の製作方法には適していないことがわかりました。

Making Landing Net Frames and Grips — Part 4へと続く。
Making Landing Net Frames and Grips — Part 2に戻る。

TOSHIBA Scroll Saw SC-60 and Landing Net Grips — Part 2

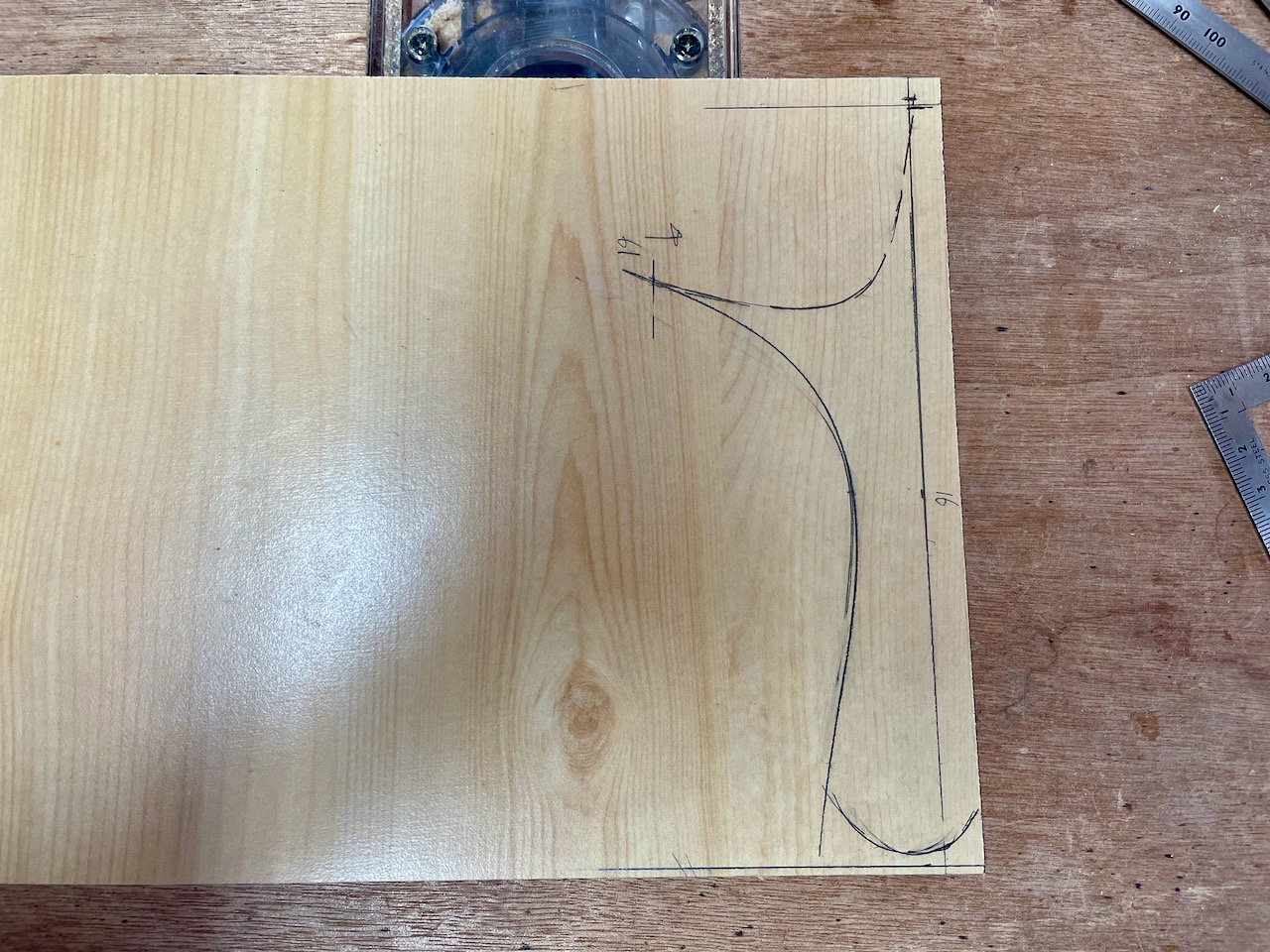

20数年ぶりに蔵出しした糸鋸盤を使って、ランディングネットのグリップ部を製作します。先ずは薄いプリント合板でテンプレートを作りました。

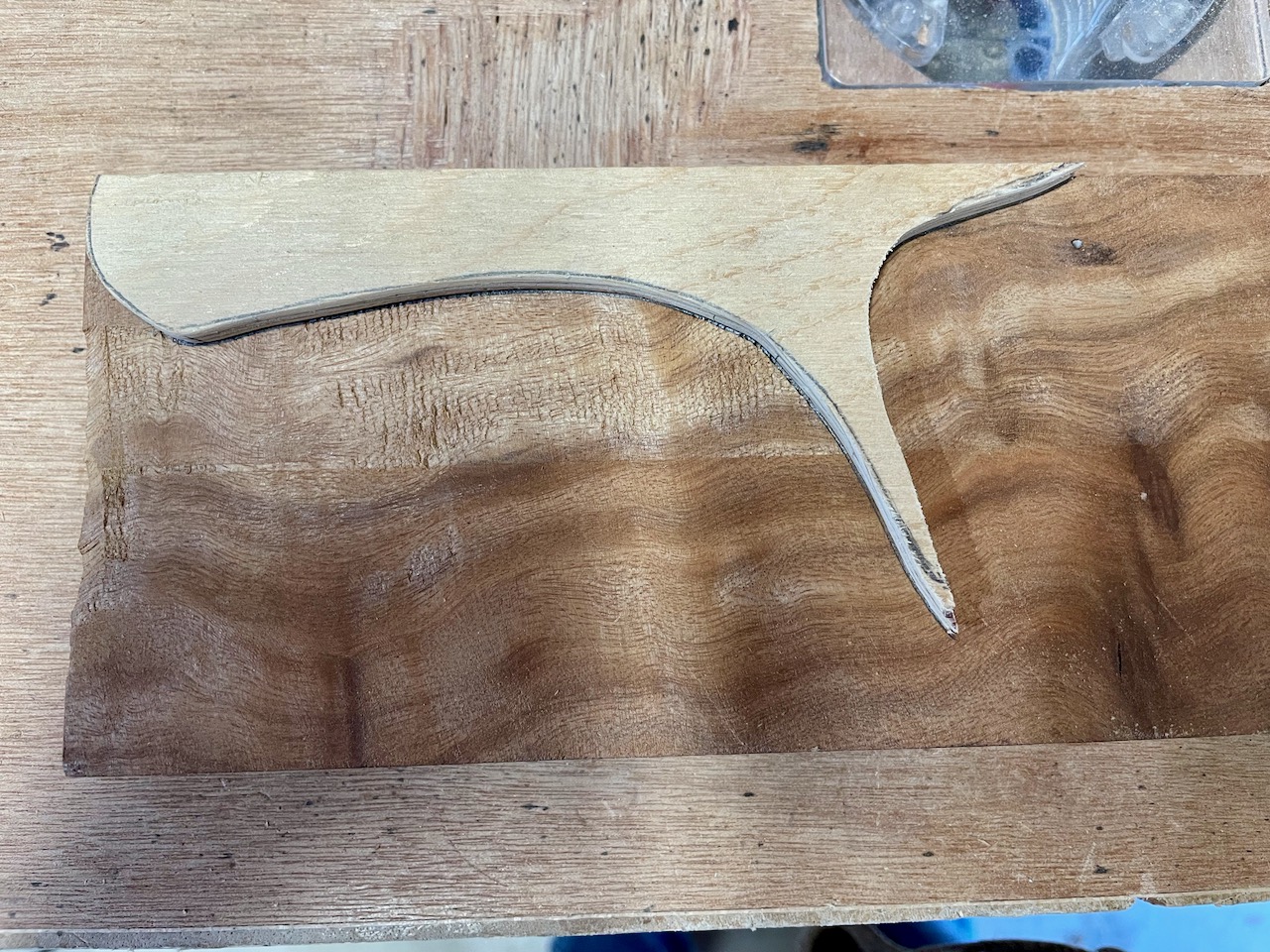

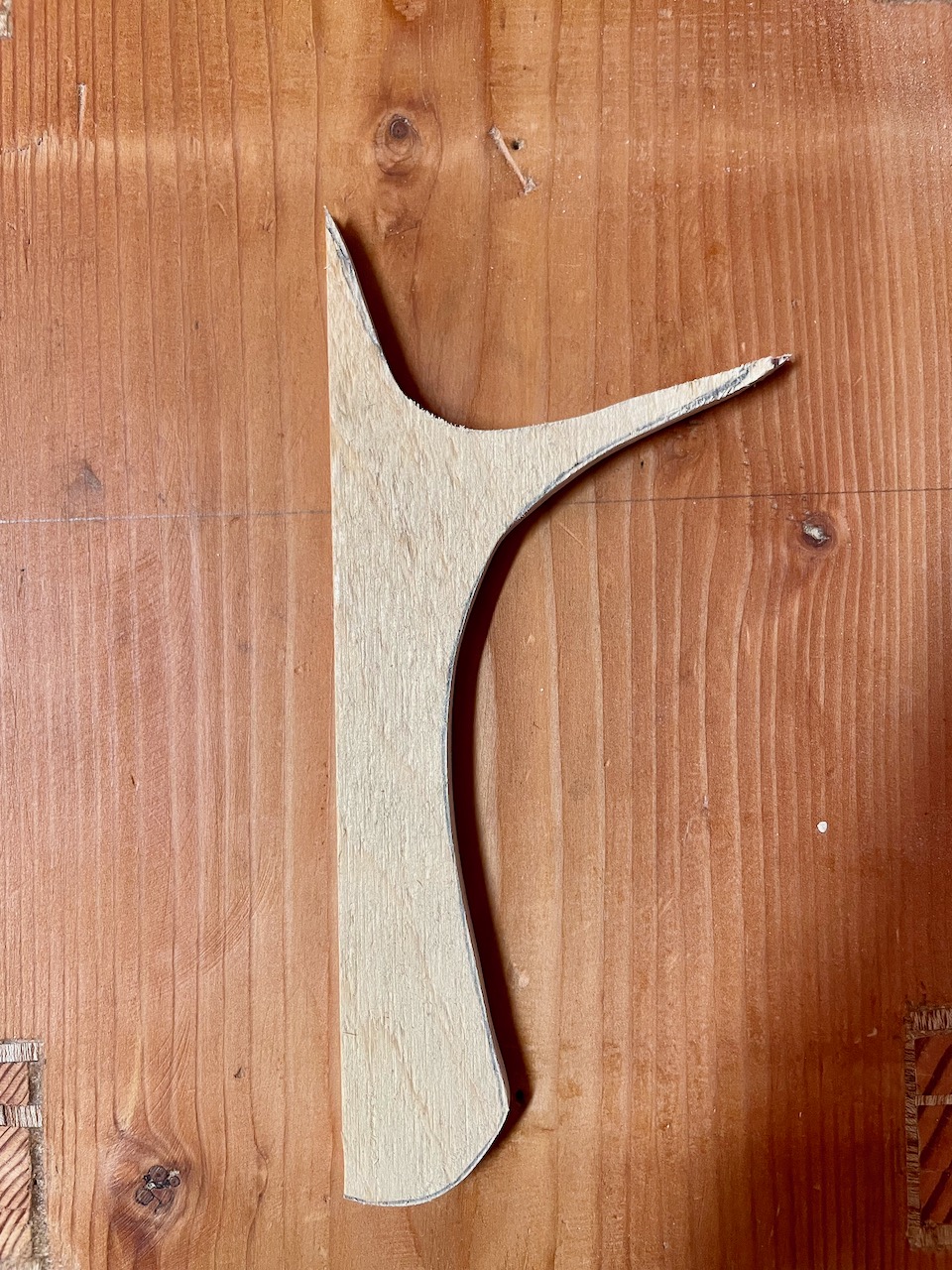

次にもう少し厚みのある合板からグリップ部のテンプレートを切り出しました。

グリップ部は去年、コーヒーテーブルの製作に使用した、杢が美しいバール材の端材から切り出します。厚みが20ミリぐらいなので、ちょうど良い。完成時の厚みは最も高い部分で15ミリ。端部はフレームの幅と同じ12ミリとします。

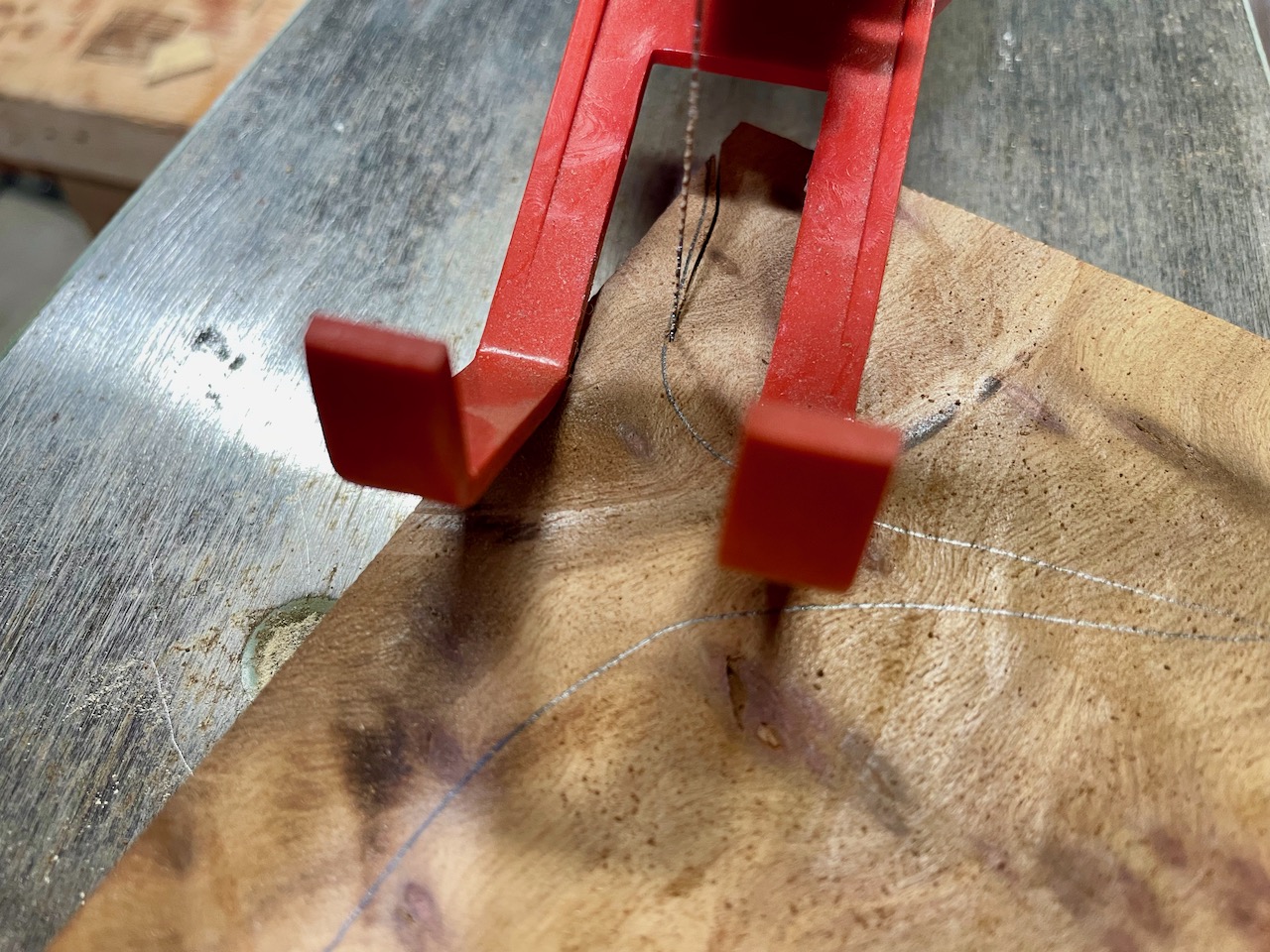

柔らかい材なので厚み20ミリでも切削可能でした。テンプレート製作時に練習したので、墨線に沿ってカーブを描きながら意図した通りに切削できました。

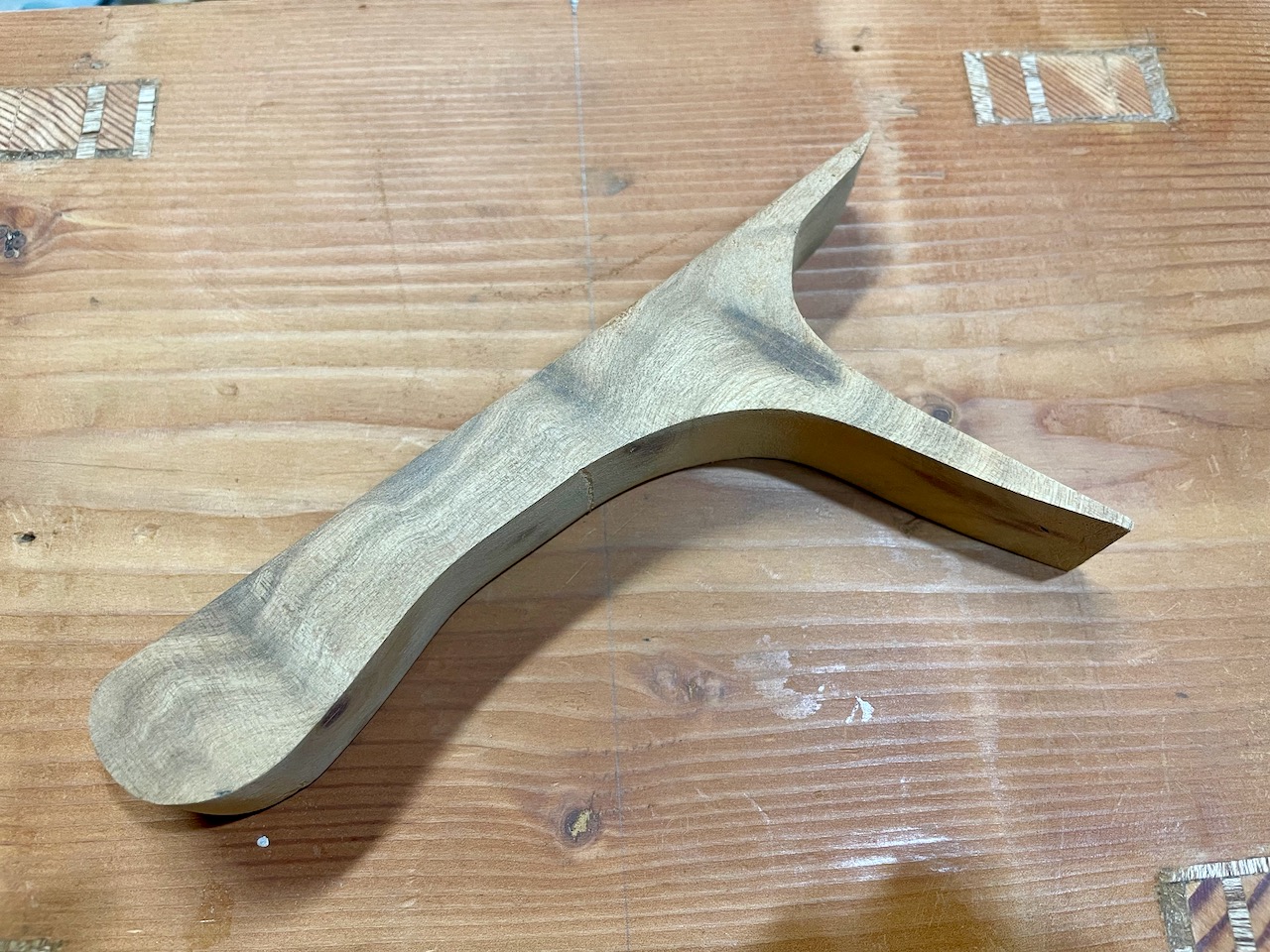

糸鋸盤を使って切り出したグリップ部。

Making of Landing Net Frames and Grips — Part 1へと続く
TOSHIBA Scroll Saw SC-60 and Landing Net Grips — Part 1に戻る

TOSHIBA Scroll Saw SC-60 and Landing Net Grips — Part 1

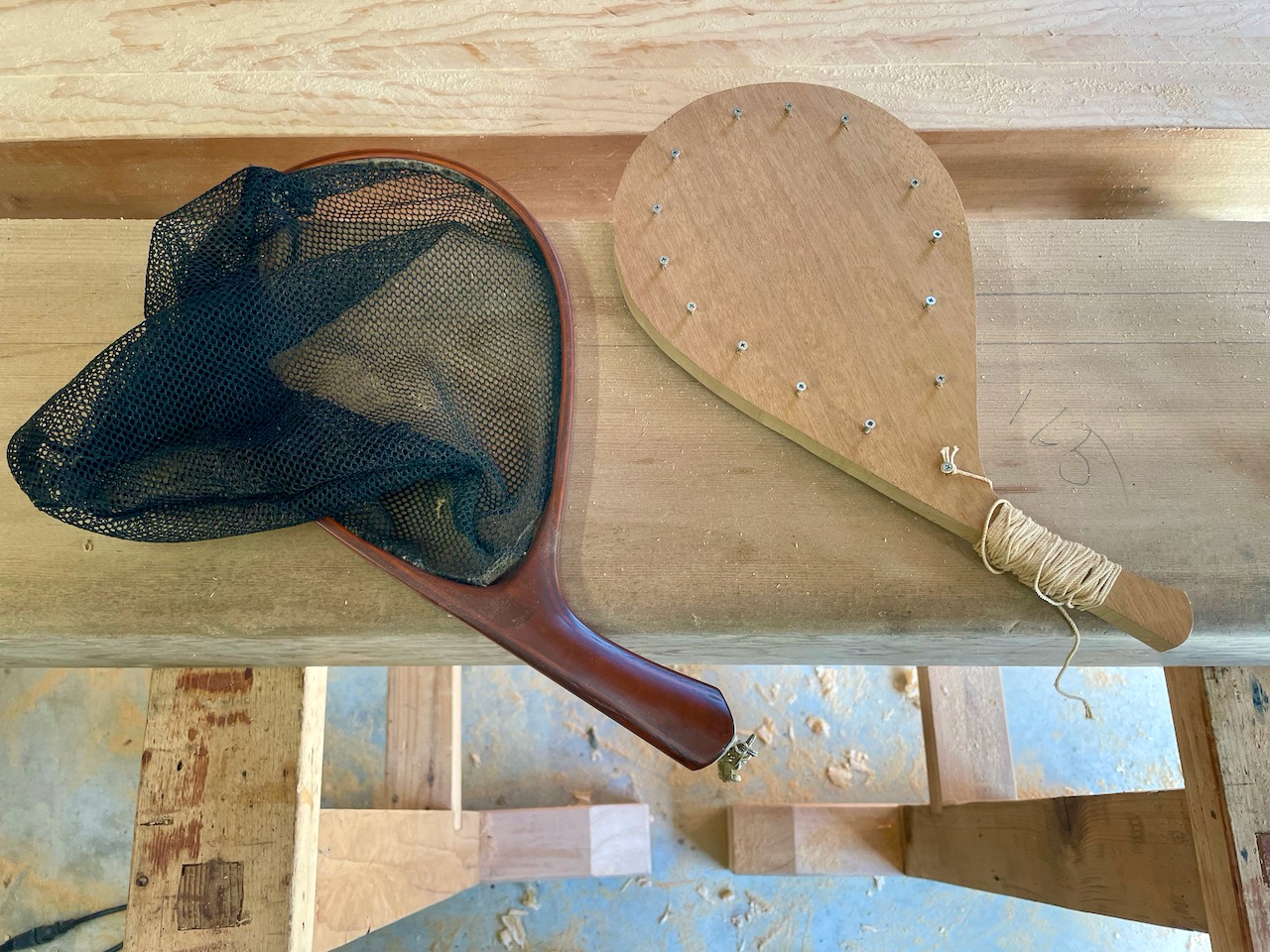

左:自作したランディングネット 右:フレーム用テンプレート

ガレージを掃除していたら、ランディングネット(たも)製作時に使ったフレームのテンプレートが見つかりました。ランディングネットを製作したのは前世紀末なので、22年以上も前のことであり、このようなテンプレートを製作したこと自体をすっかり忘れていました。

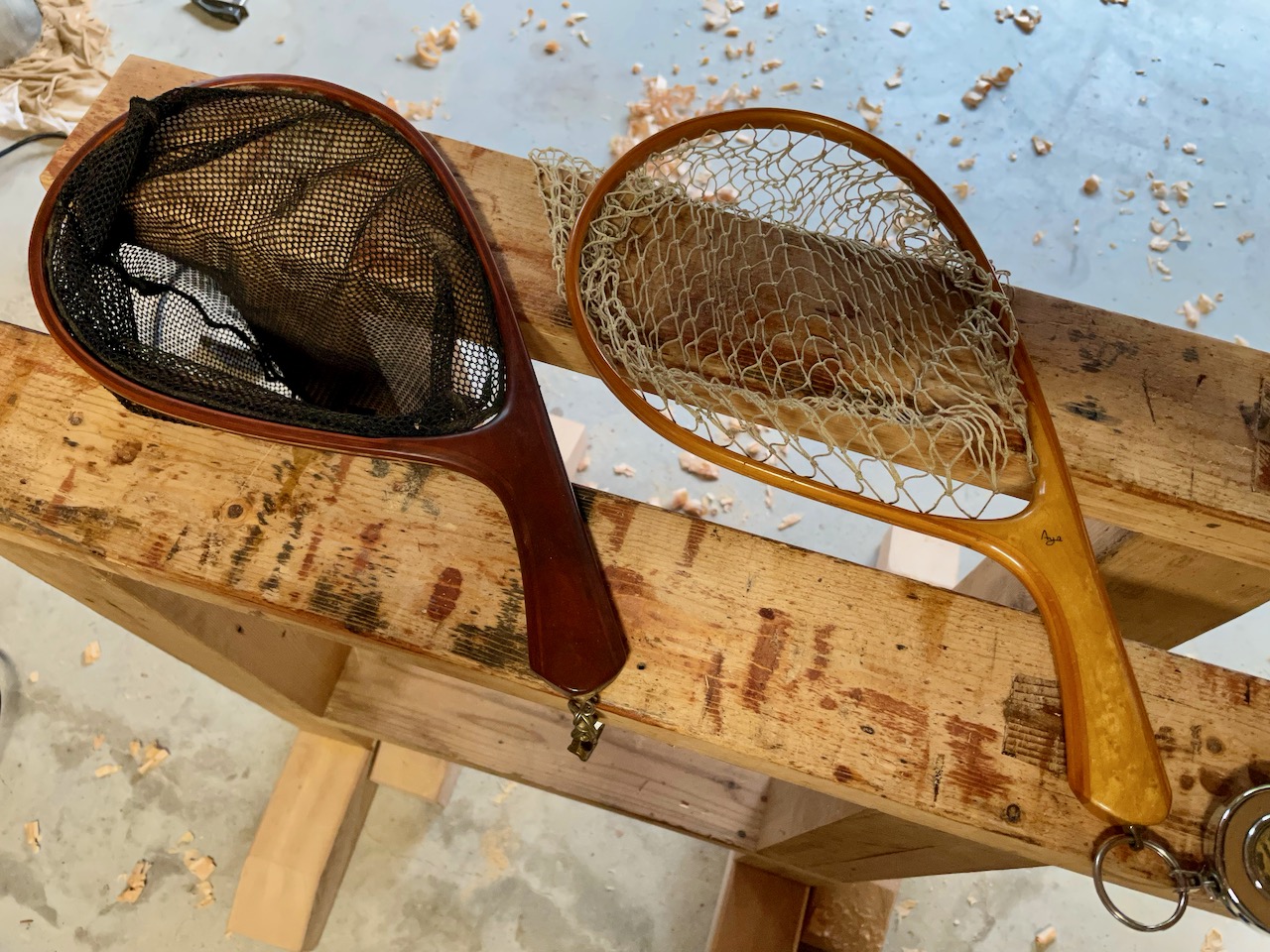

ランディングネット製作時にお手本としたのは、右のAya製ランディングネットですが、フレームの寸法は大体同じ。当時、クレモナ(クラレの登録商標)を使ってネットを自分で編む技量はなかったので、安易に洗濯ネットを代用しました。釣り上げた魚をネットに入れて写真撮影すると、手編みしたクレモナのネットの方が断然見栄えが良いので、自作したネットはほとんど使っていない状態です。フレームとグリップ部の塗装も失敗したと思っています。

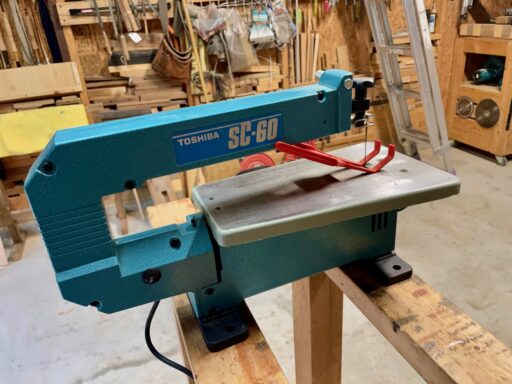

ティアドロップ形(涙の形)をしたフレームのテンプレートとグリップ部を切り出すために、わざわざTOSHIBA製卓上電気糸鋸盤(SC-60)を購入しました。糸鋸盤を実際に使用したのは一回きりで、22年以上もの間、物置で眠っていました。

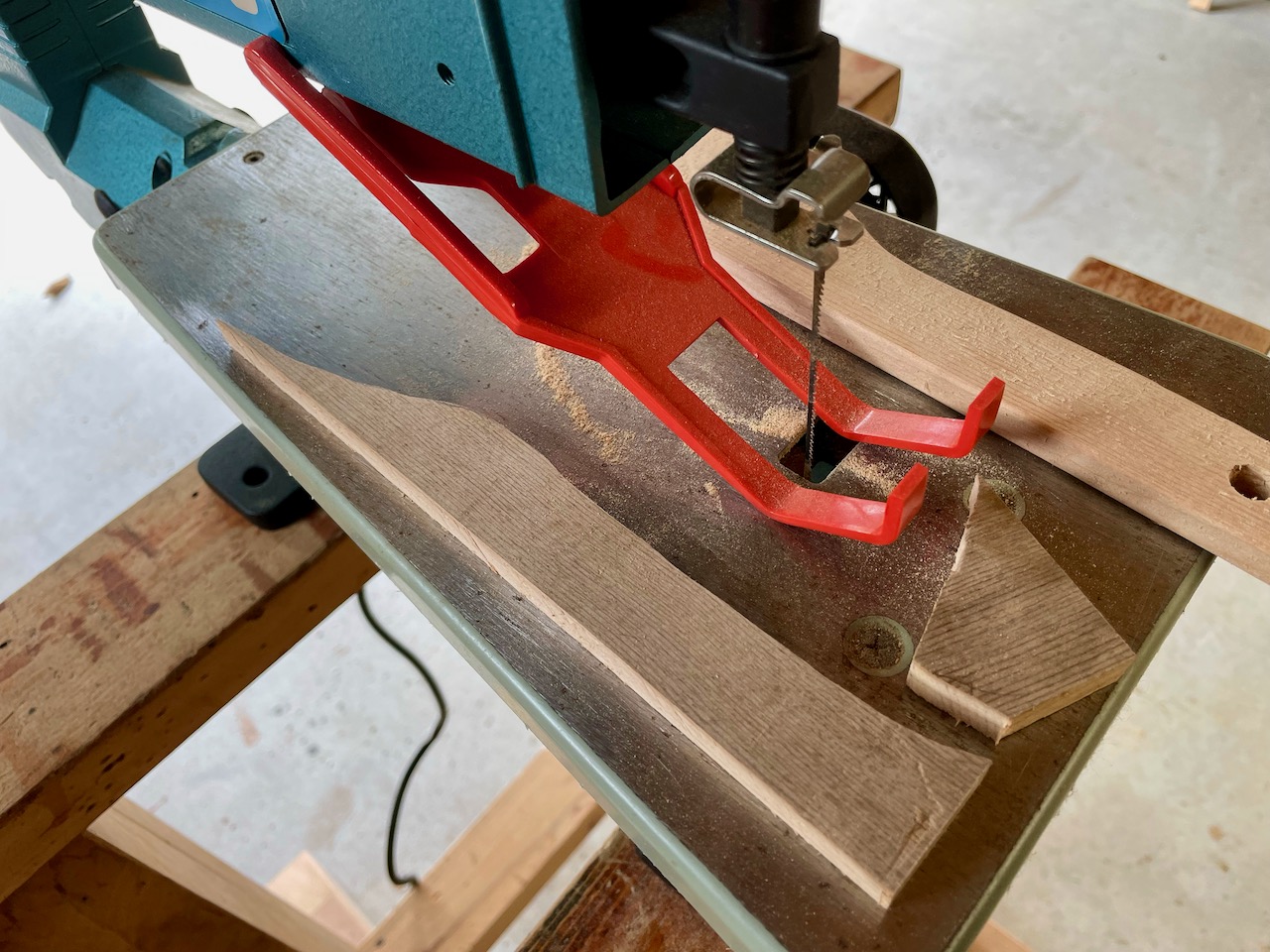

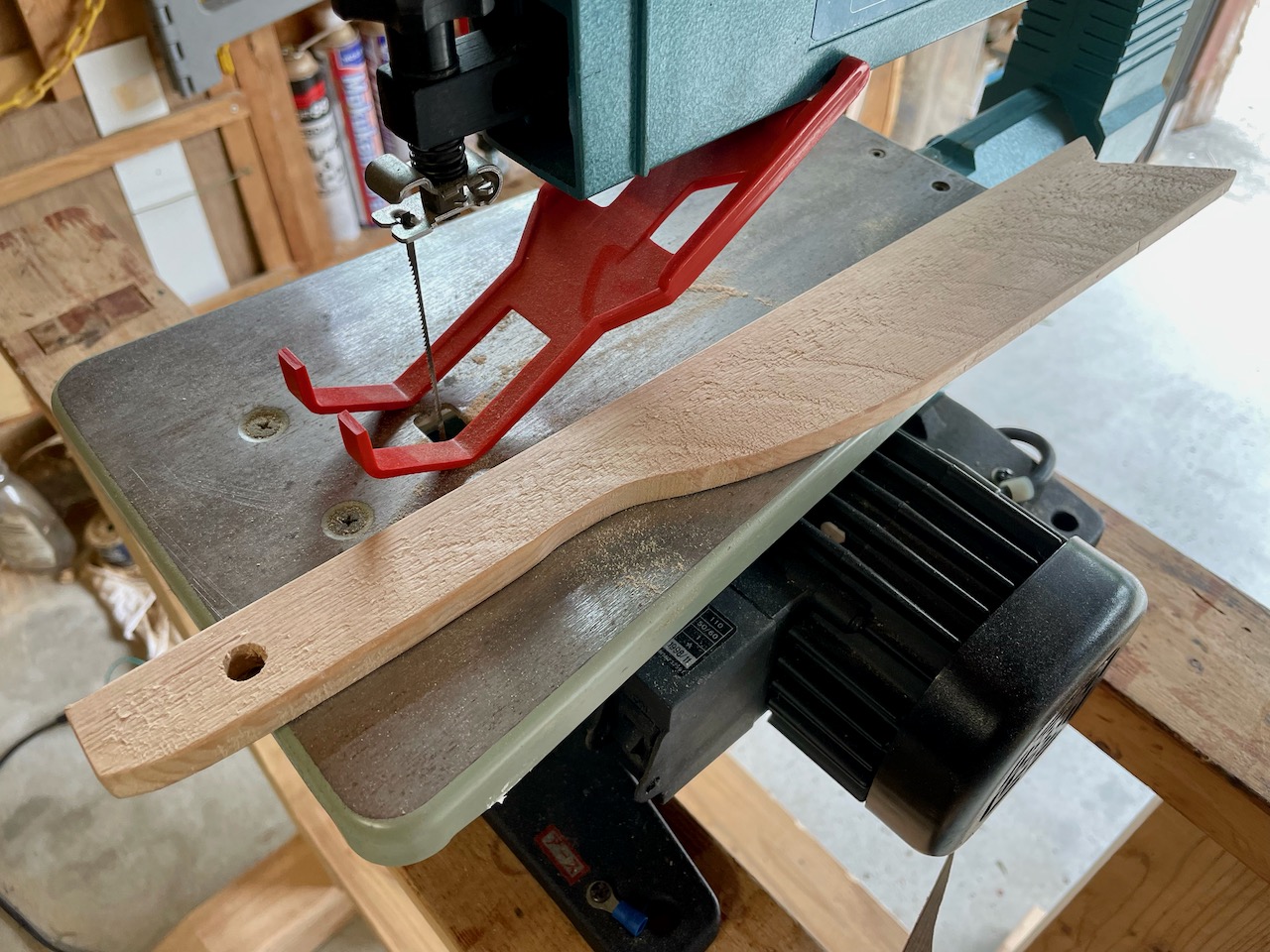

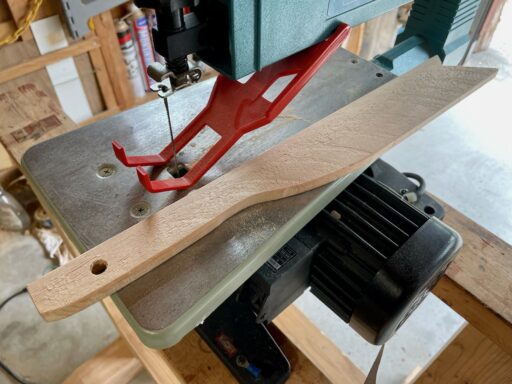

取扱説明書が手元にないので、木材の厚みはどの程度まで切削できるのか、よくわかりませんが、試しに11ミリぐらいの厚みの材を加工してみました。テーブルソーやトリマーテーブルで使う、丸みを帯びたプッシュスティックが意外と簡単に加工できました。

この糸鋸盤を使ってグリップ部を切り出して、ランディングネットを20数年ぶりに製作してみようかと考えています。クレモナでネットを手編みする技量は今もないので、これから学習する必要があります。

TOSHIBA Scroll Saw SC-60 and Landing Net Grips — Part 2へと続く。

Bathroom Remodel — Part 32

水道の元栓を止めてから、止水栓をKnipexのプライヤーレンチ(8603180)で緩めて取り外しました。開口幅27mmのBAHCOモンキーレンチでは掴むことができず、Knipexプライヤーレンチが登場となりました。

取り付ける洗濯機用水洗金具はこれ。INAXの逆止弁付き水洗金具(LF-WJ50KQA)

エアツール用のシーリングテープを巻きましたが、水栓金具に使用しても問題なさそうです。

思惑通りに良い感じで間仕切り壁に取り付けることができました。

移設する洗濯機に付属したホースを取り付けて、

床に直置きする際に使用するブロック(ふんばるマン)を設置場所の4隅に置いて、

洗濯機を移設して、試運転させてみたところ、何と洗濯機本体の底から水が漏れる。これまでは防水パンを使用していたので、水漏れに気づかなかったのでしょう。ブログの過去記事を調べると、この洗濯機を購入したのは8年前なので、そろそろ買い替え時期かもしれません。

水漏れするTOSHIBA製の洗濯機(AW-42ML)を撤去して、急遽、新しい洗濯機を買いに出かけました。

Bathroom Remodel — Part 33へと続く。
Bathroom Remodel — Part 31に戻る。

Firewood Collection 2020 — Part 7

台風で折れたコナラの枝処理作業を手伝いました。枝打ち作業では重いHusqvarna 236eは使えないので、TOSHIBAの電気チェンソーを用意しました。

いつもの建築士さんトラックの助手席に乗せてもらい、同じ地区内の別荘宅地へ。

枝打ちするのは中央の二本。超広角レンズで撮影したので、低木に見えるかもしれませんが、高さは7メートル以上はあります。

左側の折れている枝、かなりの太さです。根元から伐倒した方が容易ですが、枝打ちとなれば、木登りする必要があります。

半日あれば、作業終了かと思ってましたが、実際には一日仕事になりました。私は主にエンジンチェンソーで玉切り担当。

コナラは薪としては最適。

Firewood Collection 2020 — Part 8へと続く。
Firewood Collection 2020 — Part 6に戻る。

Log Railings — Part 4

斜めお向かいさん別荘宅のウッドデッキ改修作業がほぼ完了しました。この日は床の塗装が主な作業内容だったので、私の出番は敷地内にある樹木の伐採のみでした。

使用塗料はアサヒペンの水性ウッドガード外部用。撥水剤が配合されているらしく、塗料缶に「超撥水」と書いてあります。またアサヒペンのサイトには「絶えず水がかかったり水につかるところや、いつも湿っているところ、また頻繁に歩行する床面には適しません」とも書いてあります。水がかかるのは雨が降った時だけだし、別荘宅なので頻繁に歩行するわけでもないので、比較的安価なこの塗料を選ばれたのかもしれません。2年前の西側ベランダ改修時はキシラデコールを使用されました。

上の画像は南側の床下。私としては大引は2本も要らないし、束石として横置きのコンクリートブロックが敷かれているのは受け入れ難いです。緩やかな傾斜地であるため、置いただけのコンクリートブロックがすでに傾いています。また、外側の大引と根太の間に隙間があり、外側の大引が本来の機能を果たしていません。将来的には羽子板付きの束石(沓石)に変更した方が良いと提案しました。

午後の作業で、母屋の屋根に接触していた広葉常緑樹を伐採しました。梯子に登って枝打ちする斜めお向かいさん。

高所での枝打ち作業で使える東芝電気チェーンソーHC-305Aをお貸ししました。エンジン式と比べて軽量(2.1kg)なので片手で持って細い枝を伐採することも可能です。

枝打ちされた後の幹をエンジン式チェーンソー(Husqvarna 236e)を使い、根元に近い部分から私が伐倒しました。受け口と追い口を切断した後、細いツルを残してから二股に分かれた片方の幹を倒しました。念のため、上の方にロープを巻いて、幹が倒れる向きを調整しました。

伐倒した幹と枝は薪として使わせていただきます。

Log Railings — Part 5へと続く。
Log Railings — Part 3に戻る。

Pruning — Part 2

IMG_4623

道を挟んだお向かいさん別荘宅の枝打ち作業を続行します。幹にかけた二連梯子が作業中に動かないように、ケーブルで梯子を固定しています。COSTCOで入手したこのケーブル、意外なところで役に立ちます。

Before Pruning

この日は駐車スペース上方の太い枝を東芝製電気チェーンソーで切り落としました。

After Pruning

伐採後は視界が広がり、明るくなりました。

Pruning — Part 1に戻る。

TOSHIBA HC-305A Electric Chainsaw — Part 2

IMG_4217

メタリングダイヤフラムを交換したHusqvarna 141を使って、直径20センチぐらいのコナラが切断可能かどうか試し切りしました。始動はするものの、負荷をかけて回転数を上げようとすると、エンジンはストールします。

IMG_4217

上の画像はHusqvarna 141のWalbro製キャブレターのポンプダイヤフラム。燃料タンクから混合燃料をキャブレターに吸い上げる機能があるそうです。このダイヤフラムも劣化していると思われます。負荷がかかった状態でエンジン回転数を上げようとすると、エンストする原因がこの劣化したポンプダイヤフラムかもしれません。

IMG_4207

交換部品が手元にないので、東芝製電気チェーンソー(HC-305A)を使用することにしました。適切な目立てをすれば、直径20センチぐらいの広葉樹も切断できます。ガイドバーをバイスに挟んで固定すると、目立て作業が容易になります。

IMG_4217

去年の台風で倒れた広葉樹を玉切りしました。母屋やカーポートからは距離があったので、幸いにも直撃は免れました。

IMG_4217

電気チェーンソーで直径20センチぐらいの広葉樹が切断できるのであれば、調子が悪いエンジン式チェーンソーは不要かもしれませんが、近くに電源があればという条件があります。しかし、これまで電源が届かないところでチェーンソーを使用したことがあるのだろうか。

Husqvarna 141 Engine Failure — Part 7へと続く。
Husqvarna 141 Engine Failure — Part 6に戻る。
TOSHIBA HC-305A Electric Chainsaw — Part 1に戻る。

TOSHIBA HC-305A Electric Chainsaw — Part 1

IMG_4085

エンジン式のHusqvarna 141チェーンソーが燃料ライン破損により、始動不可なので、TOSHIBA製電気チェーンソー に登場してもらうことにしました。適切な目立てさえしておけば、エンジン式チェーンソーと比べて時間は要しますが、直径20センチぐらいの広葉樹を玉切りすることができます。

IMG_4085

ソーチェーンにチェーンオイルが行き渡らないので、スプロケットカバーを取り外してみたらいたるところに木粉が付着していて如何にも潤滑不良な状態が一目でわかりました。

備忘録として製品仕様を取扱説明書から下に転記しておきます。

形式HC-305A
使用電源単相交流100V
全負荷電流 (A)11
消費電力 (W)1050
バーサイズ (mm)305
ソーチェーンタイプ91SG-45E (91VG-45E)
有効切断長 (mm)300
オイルタンク容量 (ml)35
質量 (kg)2.1
絶縁構造二重絶縁
ブレーキ機構

TOSHIBA HC-305A Electric Chainsaw — Part 2へと続く。

Rebuilding Balcony — Part 1

Rebuilding Balcony
June 29, 2003

11年前の2003年7月、南側ベランダの手摺が腐朽していたので撤去してみると、ログハウス構造体の一部である突き出た直径200mmの丸太自体も部分的に腐朽し、大きな黒い蟻が営巣していました。リビングルームを徘徊していた大きな黒い蟻はここから来ていたようです。

TOSHIBA製電動チェーンソーで丸太先端部分およそ300mmを思い切って切り落としました。

Rebuilding Balcony
June 29, 2003

被害は中央の丸太に集中していましたが、長さを揃えるため、3本の丸太先端部分すべてを切断。床板として使われていた防虫防腐加工済み2×8材(多分、SPF)もすべて撤去しました。

Rebuilding Balcony
July 12, 2003

蟻が掘った溝状の部分は木工ボンドなどで埋め、丸太の上にアスファルトルーフィングを巻き、その上に防水目的のトタン板を張りました。

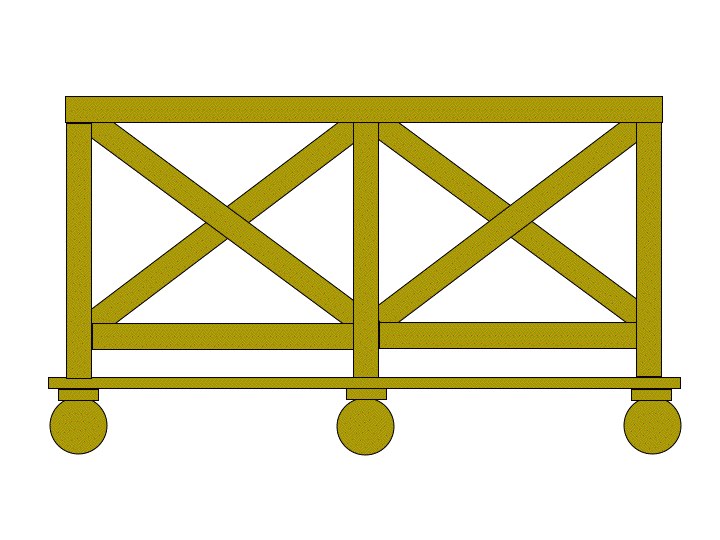

ポーチ手摺のデザインを参考に図面を引きましたが、この時点では柱をどのようにして根太となる丸太に固定するのか未定。

Rebuilding Balcony — Part 2へと続く。

TOSHIBA Washing Machine AW-42ML

古くなった洗濯機を買い換えました。家電製品の寿命は10年とか言われますが、先代SHARP製の小さな洗濯機は20年も持ちました。まだ使えそうなので、外に出して軒下でウエスやクロスなど、ガレージから出る油汚れ専用の洗濯機としてさらに活躍してもらおうかと計画しています。

TOSHIBA Washing Machine AW-42ML

近所のY電機がリニューアルセールを実施していて標準洗濯容量4.2kgの東芝全自動洗濯機ピュアホワイトが¥21,800でした。20年前に買った洗濯機の方がずっと高い。階段下のスペースが洗濯機置き場になっていて、普段はドアを閉じているので、目立たないのですが、それでもデザインには拘りました。シンプルで丈夫そうです。

TOSHIBA Washing Machine AW-42ML

この全自動洗濯機の特徴は、洗剤液のシャワーをかけて、衣類全体にしっかり浸透させる「パワフル洗浄」の機能と残り時間が一目でわかる「残時間表示」、そして衣類が引っかからず丈夫で長持ちする「カセット糸くずフィルター」だそうです。穴が空いているステンレス槽を採用しているのも特徴。先代の古い洗濯機と比べると運転音も静かです。
