Jun 142018


IMG_4837

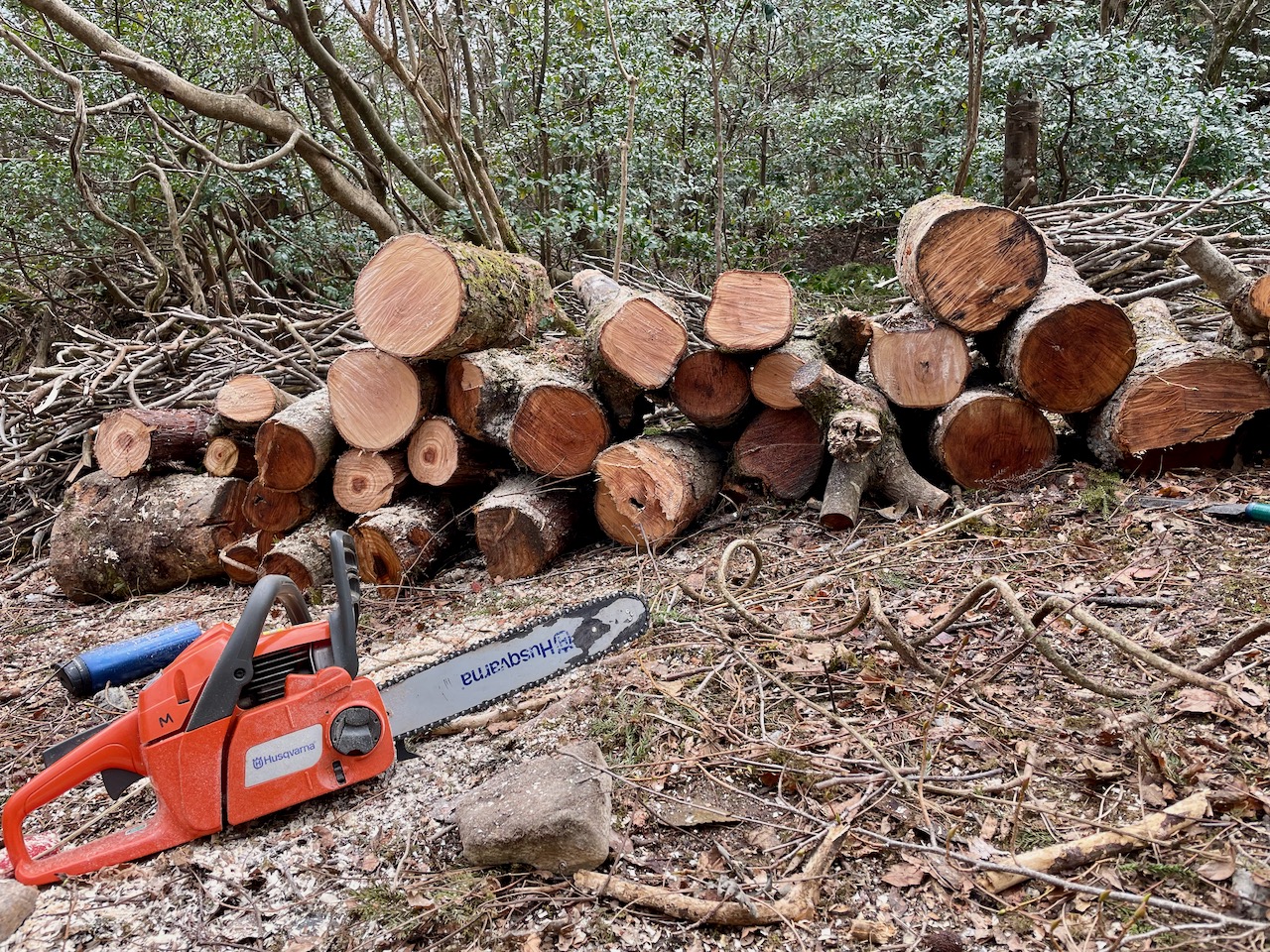

伐倒した広葉樹で現場に残っていたものを玉切りしました。入手後、およそ2ヶ月が経過したHusqvarna 236eは、時々、勝手にエンストする問題がありました。エンジンがストールするのはアイドリング時なので、アイドリング回転数が低すぎることが原因だろうと思い、チェーンが回転し始めるまでマイナスドライバーでTスクリュー(アイドリング調整ネジ)を時計方向に回転させました。そこから1回転ほど反時計方向に戻して、アイドリング回転数を少し上げました。これで勝手にエンストしなくなりましたが、アイドリング回転数が少し高すぎるかもしれません。

IMG_4837

玉切りした広葉樹(多分、ブナとコナラ)を木製カーポート道路側に積み上げると頑丈な壁になりました。どのくらい、薪を積み上げることができるのだろう。

Felling — Part 2に戻る。

Jun 102018


IMG_4794

駐車スペース背後にある広葉樹2本も根元に近い部分から伐採しました。

IMG_4794

受け口はこれでも少し大きい?逆方向から追い口を切断し、幅10mmほどの「つる」を残します。

IMG_4810

倒す方向は左前方。

IMG_4794

思惑通りに伐採できました。

Felling — Part 3へと続く。
Felling — Part 1に戻る。

Jun 092018


IMG_4794

道を挟んだお向かいさんから依頼を受け、敷地内の広葉樹数本を根元に近い部分から伐採しました。前回は枝打ちだったので、二連梯子をかけて高い位置から電気チェーソーを用いて枝を切断しました。今回は根元に近い部分から伐採するので、エンジン式チェーンソーを使用しました。

木が建物の方に倒れないよう、受け口を切断しましたが、本来は幹の直径の1/3程度の大きさにすべきです。

IMG_4794

伐採する広葉樹は元々、建物から離れるようにして斜めに立っていたので、受け口は必要なかったかもしれません。しかし、こんなに太い(根元の近くで直径25センチぐらい)樹木を根元から伐採するのはほぼ初めての経験なので、伐採作業は慎重に進めました。

IMG_4794

伐採現場で玉切りした太い幹は薪として使用させていただきます。

Felling — Part 2へと続く。

Apr 262018


Husqvarna 141

チェーンオイル潤滑不良とオイル漏れがほぼ修理できたかと思ったのも束の間、今度はエンジン回転数を上げるとエンジンがストールする問題が再発しました。ネットで調べると原因はインパルスパイプかインテークブーツの劣化である可能性が高いことがわかりました。

YouTubeにアップロードされた動画、”Husqvarna 41 (Poulan, Husqvarna 51, 55) Fuel Starvation and possible reasons”を参考にさせていただきました。動画で解説する人がグロメット(grommet)と言っている部品は正しくはインパルスパイプ(Impulse Pipe Part Number: 530053435)のようです。

Husqvarna 141

キャブレターとキャブレターアダプターを取り外すとインテークブーツとインパルスパイプが見えます。動画で説明されていたようにインパルスパイプは劣化していました。綺麗にしてからパイプを逆向けに取り付けました。(逆向けに取り付けたことが原因かどうか不明ですが、エンジンが始動しなくなりました。)

IMG_4452

キャブレターアダプターを元に戻しました。アダプターには溝があり、溝の下の方にはインパルスパイプへと繋がる穴があります。(この辺りの造りが構造上の欠陥であると、動画の人は解説しています。)

Husqvarna 141

溝と穴を覆い隠すようにキャブレターガスケットを元通りに取り付けました。インパルスパイプ、インテークブーツに加えて恐らくこのガスケットも消耗品であると思われます。キャブレターからシリンダーへと繋がる経路にある樹脂製及びゴム製部品はほぼ全て、取り替える必要があるかもしれません。

上にも書きましたが、分解したチェーンソーを組み立てて、エンジンを始動させようとしたら初爆すら起こらない深刻な状態になりました。キャブレターアダプターを取り外すには燃料チューブを取り外す必要があり、チューブは取り外すたびに短くなります。手元にない消耗部品をさらに取り寄せて、これ以上の修理作業を続行するかどうか、現在、検討中です。

Husqvarna 141 Engine Failure — Part 8に戻る。

Apr 252018


IMG_4452

再びエンジン始動不能となったHusqvarna 141のオイル漏れ修理作業を続行します。エンジンを始動できないと、ソーチェーンにチェーンオイルが潤滑できているかどうかわからない状況ですが、底部へのオイル漏れ修理作業は可能なので、オイル封じ込み作戦を実行しました。漏れているのは新品互換品に交換したばかりのオイルピックアップチューブの下の方。この隙間にThreeBond 1401B(ネジ緩み止め用接着剤)を塗布しました。本来の用途とは異なりますが、今の所、底部からのオイル漏れはほぼなくなったように思われます。

Husqvarna 141 Lubrication Failure — Part 5に戻る。

Apr 232018


IMG_4421

チェーンオイルの潤滑状態を確認しようとして、クラッチカバーを外した状態でエンジンを始動させました。(本来は決してこのようなことを行ってはなりません。)エンジン始動後、アイドリング回転数ではチェーンオイルが出ているかどうか確認できなかったので、回転数を少し上げた状態をしばらく維持していると、突然、クラッチが外れて数メートル、飛んで行きました。幸いにも怪我はなかったものの、もし覗き込むようにしてオイルポンプを見ていたらと思うとゾッとします。クラッチアセンブリーが飛んで行った先に人がいなかったことも幸いでした。

クラッチが外れた原因は半時計方向にしっかりと締めていなかったことと、クラッチカバーを外した状態でエンジンを始動させたことです。クラッチアセンブリーは3つの部品を強力なスプリングで留めてあるだけなので、クラッチドラムから飛び出したクラッチは大きな遠心力により、分解されてバラバラになります。

IMG_4421

バラバラになったクラッチアセンブリーをどのようにして元通りに組み直せば良いのか、四苦八苦しながら発案した方法が上の画像。最初は三つの部品を組み立てると同時に一本の線状に伸ばしたスプリングを引っ掛けて円状にしようとしましたが上手く行かず断念。二つの部品と円状のスプリングだけ組んだ状態でバイスに挟んで固定し、スプリングを伸ばしながら三つ目の部品を組み付ける方法が成功しました。

今度はクラッチカバーとソーチェーンを取り付けた状態でエンジン始動。オイル漏れの状態は相変わらずですが、量は少ないもののチェーンにオイルは潤滑されているようです。回転数を上げるとどうなるのか試してみると、エンジンはストロール。

Husqvarna 141 Lubrication Failure — Part 6へと続く。
Husqvarna 141 Lubrication Failure — Part 4に戻る。

Apr 222018


IMG_4421

Husqvarna 141チェーンソーのチェーンオイル潤滑不良とオイル漏れを自分で修理しようと発注していた互換部品(オイルポンプとオイルピックアップチューブ)が北京から届いたので修理作業を再開します。

IMG_4421

一体型のオイルピックアップチューブをオイルタンクに挿入し、オイルポンプと接続しました。

IMG_4421

オイルポンプは二本のポジドライブのビスで固定されています。ポジドライブのビットをSIGNET製キーチェーンサイズのラチェットに装着してビスを締めました。

IMG_4421

中古品のように見えるほぼ新品のはずのオイルポンプ。(一度組み付けした後、エンジンを始動させてオイルの潤滑を確認してから取り外した状態)

IMG_4421

互換品のクラッチカバーも問題なく取り付けることができました。オイル潤滑不良は改善はされたもののオイル漏れは修理できていません。このチェーンソーは新品時から底部にオイル漏れがありました。ソーチェーンにオイルが潤滑されない状態ではオイル漏れもなかったことを考えると、少しは改善されたとも考えられます。

Husqvarna 141 Lubrication Failure — Part 5へと続く。
Husqvarna 141 Lubrication Failure — Part 3に戻る。

Apr 172018


P4145493

発注2週間後に中国からHusqvarna 141用のクラッチカバーが届きました。そもそもクラッチカバーを発注したのはチェーンの張り具合を調整するビスの部分に亀裂が入ったためでした。

P4145493

左が破損したオリジナル部品、右が今回、届いた互換部品。まだ装着していませんが、寸法がほぼ同じなので問題なく取り付けることができると思います。

P4145493

Husqvarna 141のクラッチカバーはブレーキの機能も併せ持っています。

P4145493

純正部品が今も入手可能かどうかは不明ですが、送料込みで¥1,299はあり得ない価格です。

オイルポンプが届けば修理作業を再開します。

Husqvarna 141 Lubrication Failure — Part 4へと続く。
Husqvarna 141 Lubrication Failure — Part 2に戻る。

Apr 122018


IMG_4349

木製カーポート南側(道路側)の小さな壁面に取り付けたチェーンソー用収納棚のデザインが今一つ満足できなかったので、棚の壁を取り外してデザインを変更しました。

IMG_4349

重いチェーンソーを置いたら撓みそうだった棚板は二重にしました。

IMG_4349

この棚は敷地内に入らない限り、道行く人からは見えない位置に取り付けてありますが、盗難防止策としてワイヤーと南京錠で施錠しました。さらなる盗難防止策として柱A(最初に立てた母屋側の柱)周辺にセンサーライトを取り付ける予定です。(それでも盗もうと思えばカッター付きのプライヤーで簡単にワイヤーは切断できますが。)

現在、棚にはHusqvarna 236eを一時的に置いてますが、修理が完了すれば、この棚にはHusqvarna 141を置き、236eは小屋に収納する予定です。

IMG_4360

棚をもう一つ上に追加しました。こちらの棚の支持材は階段製作時に余った端材を使用しました。

チェーンソー用棚製作作業の難易度:5段階で3

Shelf In A Carport — Part 3へと続く。
Shelf In A Carport — Part 1に戻る。

Apr 102018


IMG_4323

木製カーポートにチェーンソー用の棚を製作しました。

IMG_4323

製作手順はこちらのポストに書いた小屋の棚と大体同じ。今回は支持材に35ミリ角赤松の再利用材を使用しました。

IMG_4323

カーポートには筋交いがあるのでちょっと手の込んだ作業が必要になりました。

IMG_4323

棚板には厚み12ミリの野地板用の杉板を使用しましたが、

IMG_4323

Husqvarna 236eを置くと撓んできそう。

IMG_4323

盗難防止用に壁を取り付けてみましたが、デザインが行けてません。

Shelf In A Carport — Part 2へと続く。
