2005年2月に製作したFostexのバックロードホーン・スピーカーエンクロージャーを紹介します。以下は、ブログを引っ越す前の2006年1月1日に書いた記事に手を加えたものです。画像も一部、変更してあります。
古くて大きなONKYOのスピーカー、音は良いけれども設置スペースがないので、真空管アンプに合う小型のバックロードホーン型エンクロージャーとスピーカーユニットを買って組み立てることにしました。近くのオーディオショップで視聴させていただき、音質は確認済み。スピーカーユニットはFostexのFE107E、10cmのフルレンジです。本来はバックロードホーン用ではないそうです。エンクロージャーは同じくFostexのBK10バックロードホーンのキット。(現在は生産されていないようです。)先ずは、キットの組み立てです。

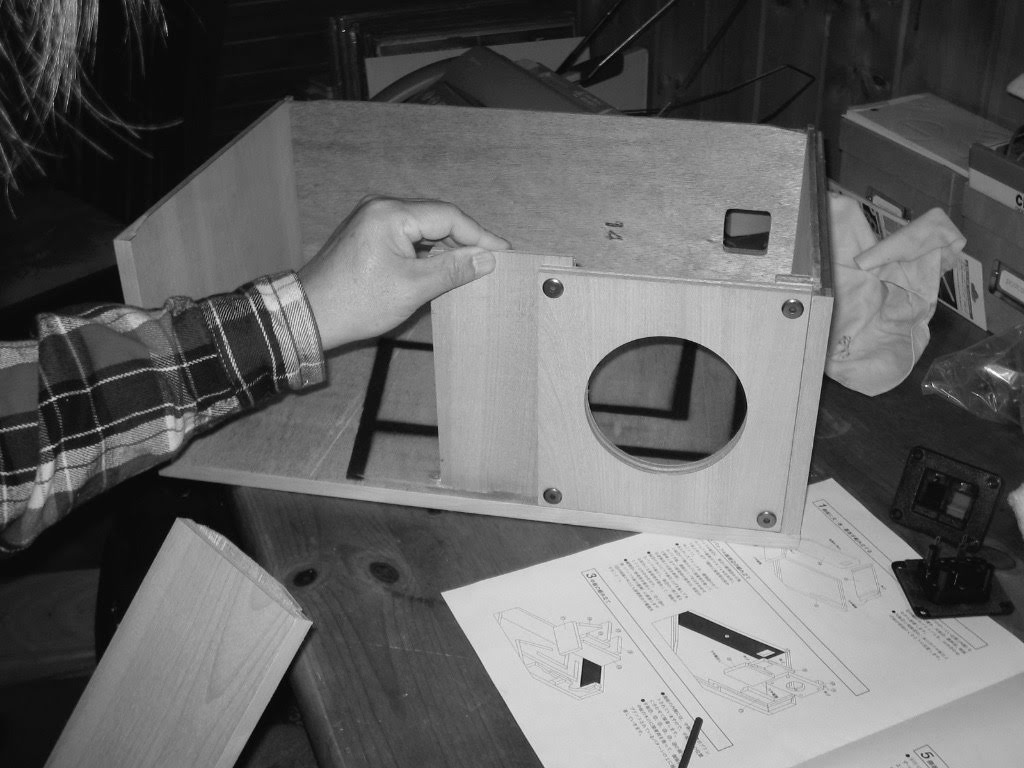

側板に天・地・裏板を組み立て、バッフル板周辺を組み立てます。内側は普通のラワン合板ですが、外側は美しい桜材のツキ板仕上げになっています。プリントではないので高級感たっぷり。付属の木工ボンドを使ってホゾとミゾを合わせながら接着。外側にはみ出した接着剤はすぐに濡れた布で拭き取っておかないと塗装するときに後悔することになります。
中板で音の通り道を作りますが、複雑な構造です。パーツに番号が記されているし、側板にも位置を示す黒い線が引かれているので、間違うことはないでしょう。この辺りはたっぷり接着剤を使ってはみ出しても気にしない。
スピーカーコードを通して、木ネジで締め、固定します。ガレージのワークベンチを製作したときに自作したクランプが役に立ちました。エンクロージャーは2個同時に組み立てるのでクランプは少なくても4つは必要になります。クランプのボルトを締めると接着剤がはみ出てきますが、ちゃんと拭き取っておかないと後で苦労します。固まるとヤスリで取り除くのにたいへんでした。この作業をいい加減にしておくときれいに塗装できません。
塗料はOSMOのクリアー。透明のはずですが色はかなり濃くなります。ガレージで乾燥させながら2回、サンドペーパーで目地を整えながら、専用の刷毛で塗りました。バスルームの床に使用したものと同じ塗料を使いましたが、安っぽい艶がないので気に入っています。自然な感じで木目を生かすことができます。後はスピーカーユニットを取り付ければ完成。バッフル板は外してあります。スピーカーユニットを取り付けてから、ボルトでエンクロージャーに固定します。
組み立ててみて思いましたが、合板のカットからすべて自作するのはたいへんです。ホゾとミゾもありますから専用の工具も必要になってきます。キットなら誰が組み立てても大きな失敗はないでしょう。あるとすれば、塗装とケーブルの半田付けでしょうか。
製作後、もうすぐ7年が経過します。10cmフルレンジのスピーカーユニット大きさからは想像できないほど、低音が出ますが、バックロードホーン専用設計のユニットではないのでエンクロージャーの特性を生かし切れていないような気がします。このエンクロージャーは10cmと12cmのフルレンジユニットに対応しています。バックロードホーンに適したスピーカーユニットに交換すればどんな音が出るのだろう。下にリンクを張ったFostex FE108E-Sigmaなどが良さそうなのですが。FE108E-Sigmaはネジ穴が8個もあるので、バッフル板に新たに下穴を空ける必要があります。
