Apr 082018


IMG_4323

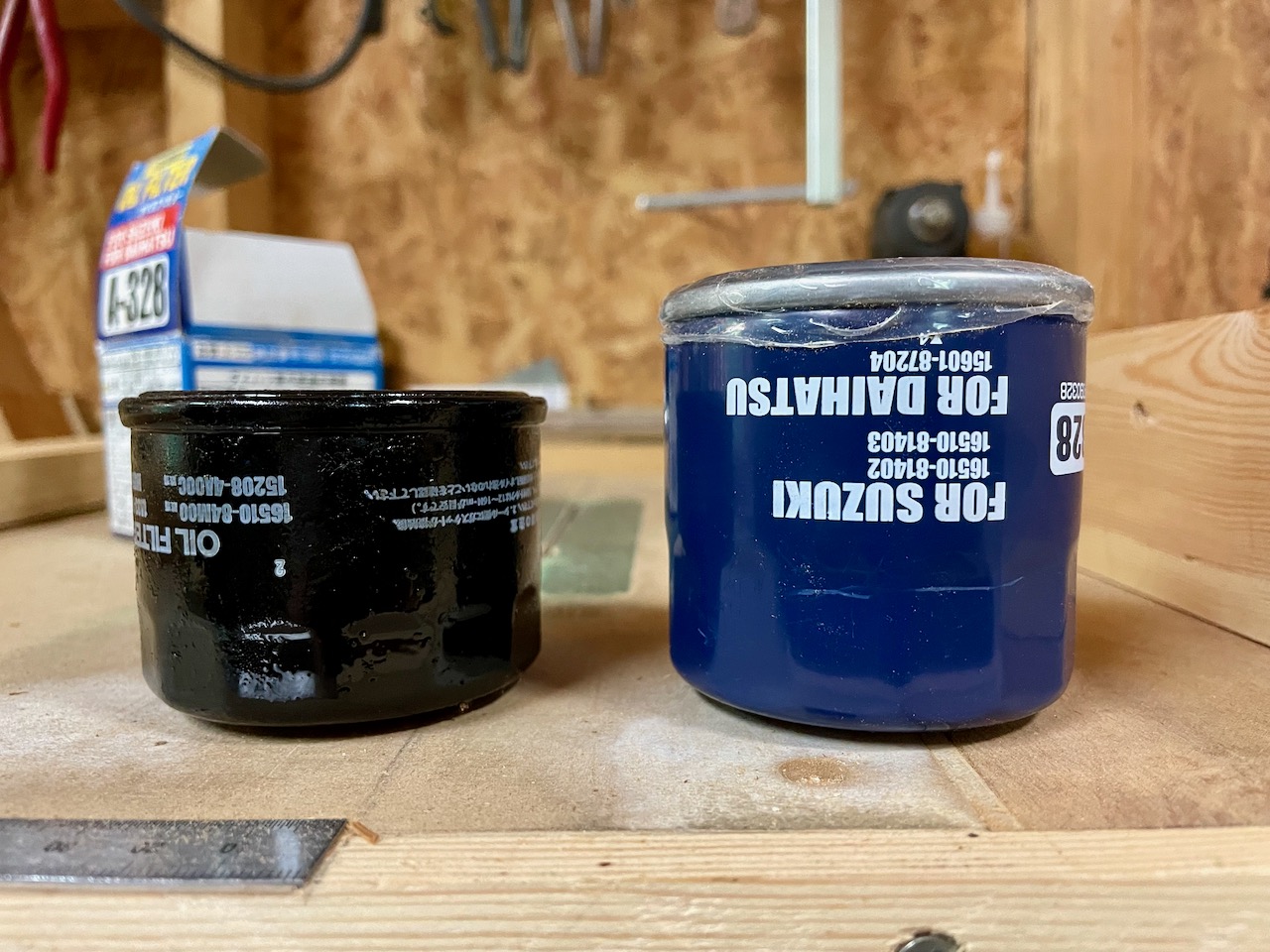

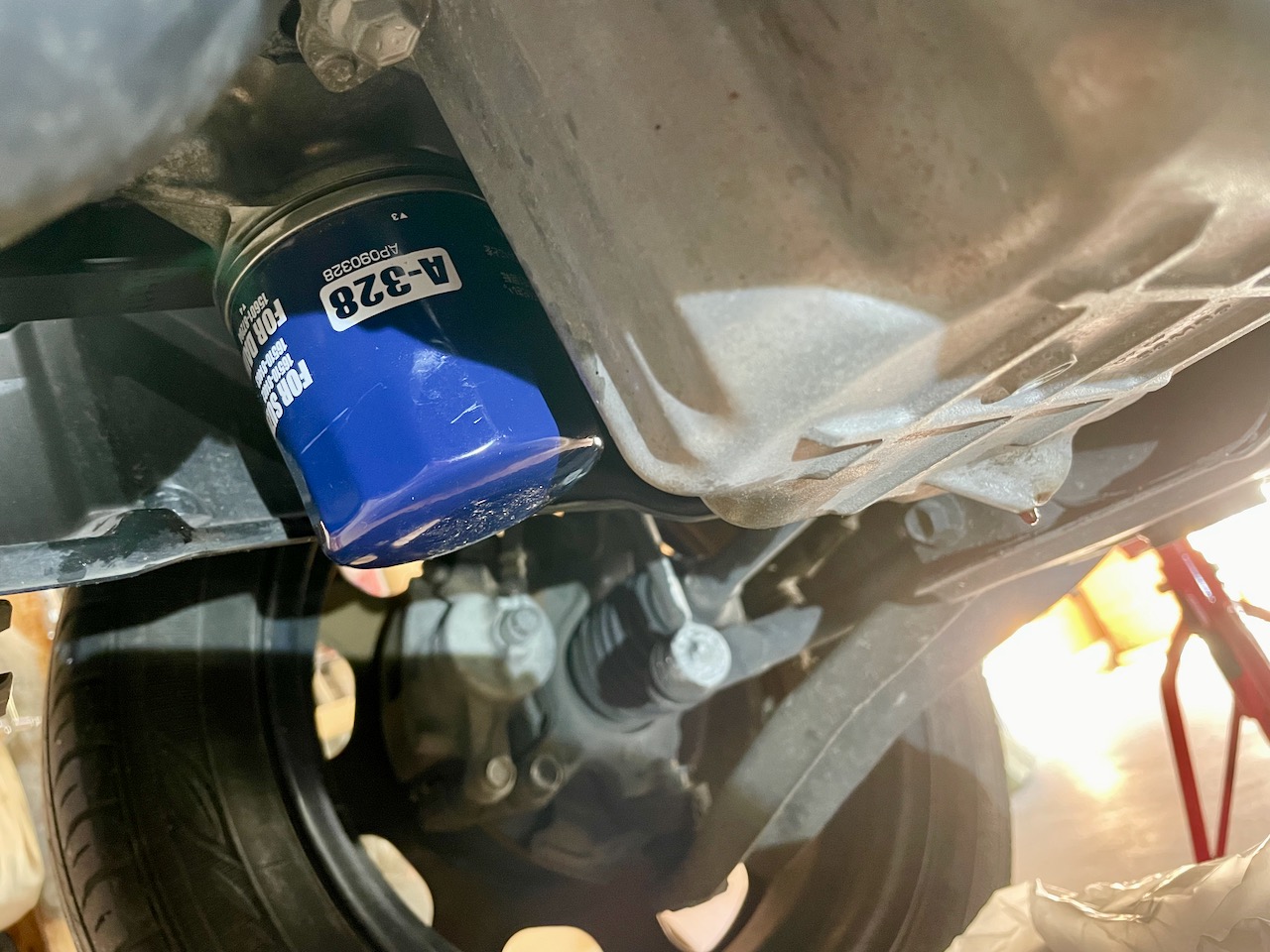

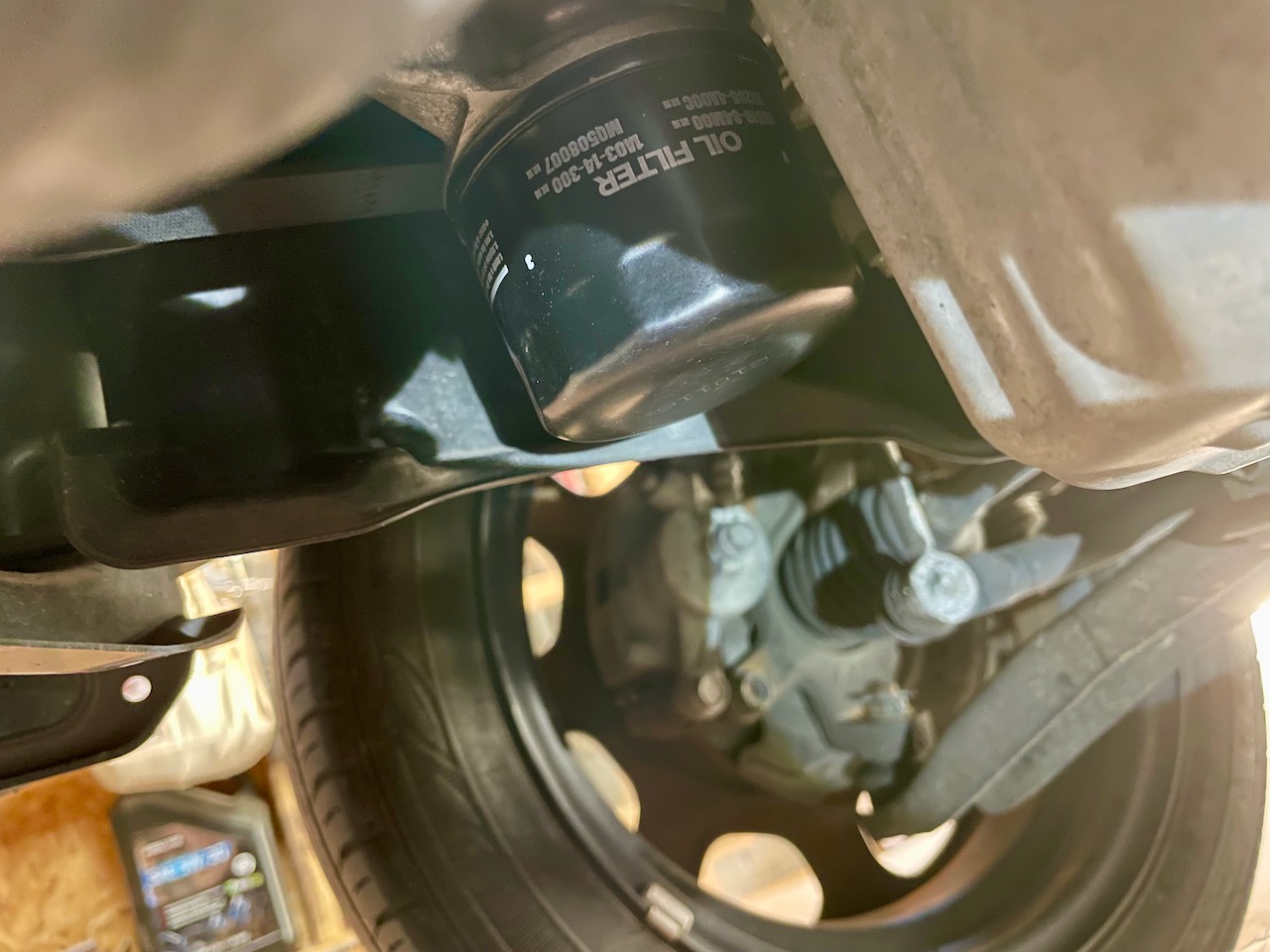

納車後1年と2ヶ月が経過したSuzuki HUSTLER Aのエンジンオイルとフィルターを交換しました。ジャッキアップは受け皿にAP 2Tonアルミレーシングジャッキ用の溝付きゴムパッドを被せた、COSTCO入手のARCAN 3.0トン、アルミ/スチール・ハイブリッドジャッキ(HJ3000P)を使用。

IMG_4323

最近、入手したAstro Products製の2TONリジッドラックを前方左右2ヶ所のジャッキアップポイントに当てました。(Astro Productsは「リジッドラック(Rigid Rack)」ではなく、なぜか「リジットラック」という商品名になっています。)

IMG_4323

オイル交換時など、エンジンルームで作業する時は、バックドア内側に常備しているAstro Products製LEDワークライトをエンジンフード内側に移設すると便利。

IMG_4323

Subaru R1もオイルフィルター同時交換時の規定エンジンオイル量は2.4L+0.2Lなので、オイルジョッキに印を付けました。

IMG_4323

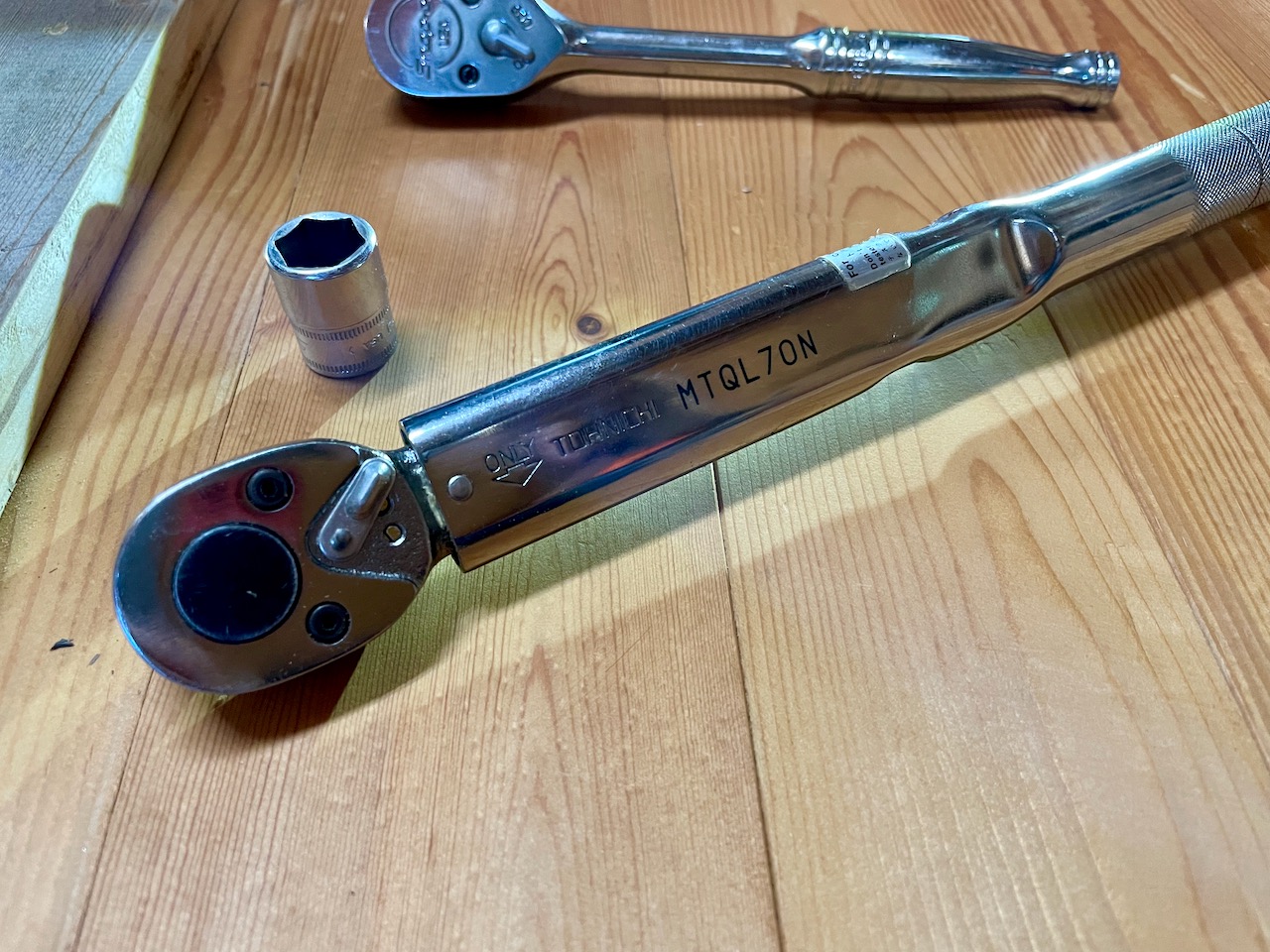

ドレンプラグは東日製作所トルクレンチ(MTQL70N)を用いて35N•mで締め付けました。

IMG_4323

エンジンオイルとフィルター交換作業に使用した工具。エンジンオイルはCOSTCOで入手したSupreme 5W-30。

総走行距離:11,778km(前回からの走行距離:3,870.1km)
May 072017


DSCF3342

錆びたセンターパイプとマフラーを漸く取り外すことができたので、新しいものに交換する作業を始めます。

DSCF3358

ラバーハンガーを再利用して新しいマフラーをぶら下げました。

DSCF3373

センターパイプもラバーハンガーを再利用してぶら下げました。工具は特に必要ありません。

DSCF3369

重くはないのでお腹の上に落下しても大丈夫。

DSCF3375

何年も前にホームセンターで買った台ちゃんがこういう時に活躍しています。

DSCF3402

マフラーとセンターパイプの接続にはHST製マフラーに付属するガスケットとボルトを使用します。

DSCF3412

ガスケットに表と裏はないようでした。14mmのボルトが前側、ナットが後ろ側。

DSCF3418

前後両側からメガネレンチとコンビネーションレンチを使ってボルトを仮り締めしました。この部分の規定トルク値は60N•mもあるので強めに仮り締めして大丈夫。

DSCF3425

東日製作所のトルクレンチで本締め。このトルクレンチの測定範囲は10〜70N•mなので、限界に近い締付トルク値になります。こんなに固く締めると、ちょっとした錆びでも取り外せなくなると思います。

IMG_2098

この後、触媒側のフランジボルト二本を先に締めてしまったら、O2センサー専用ソケットが入らなくなりました。フランジボルトを緩めて作業スペースを確保してから正しい順でO2センサーを規定トルク値の44N•mで本締めしました。

DSCF3431

フランジボルトの規定トルク値は意外と小さい25N•m。

DSCF3389

ガスケットは左の新品を使用しました。

DSCF3428

Subaru R1のセンターパイプとマフラーの交換作業が完了しました。折れたボルトが取り外せなくなり、一時は触媒も取り外さなければならないかと危惧しましたが、およそ一日半をかけて無事に新品と交換することができました。

総走行距離:58,815km

センターパイプとマフラー取り付け作業の難易度:5段階で3

Subaru R1 Exhaust Pipe Assembly — Part 11へと続く。
Subaru R1 Exhaust Pipe Assembly — Part 9に戻る。

Mar 232017


DSCF2871

Suzuki HUSTLER Aのエンジンオイルを初めて交換しました。

DSCF2874

前方のみジャッキアップして、サイドシル近くのフック状の金具にリジッドラックを左右に懸けました。最低地上高がSUVらしく180mmと高いので、ラダーレールに載せれば、ジャッキアップしなくてもエンジンオイルとフィルターの交換はできそうでした。

DSCF2875

14mmのドレンプラグを緩めて取り外すと、勢いよく廃油が排出されますが、廃油が流れ出る方向に干渉するパーツはないので、パーツに付着した廃油を拭き取る必要がありません。また、流れ出る角度が真下の90ºではなく、車体後方に45ºぐらいなので、前方のみジャッキアップした時に効率よく廃油が流れ出るような構造になっています。恐らく、R06A型エンジンは同じような取り付け方だと思います。

DSCF2878

取り外した14mmのドレンプラグ。新車のプラグは綺麗です。パッキンは再利用します。

DSCF2880

フロントのジャッキアップポイントはかなり奥まった位置にあります。

DSCF2905

初めてのエンジンオイル交換なので、鉄粉が排出されるかと思っていましたが、オイル処理ボックスの廃油を見ても鉄粉らしきものは確認できません。今回はフィルターを交換しませんが、フィルターに鉄粉が付着しているかもしれません。廃油の量はターボ非搭載車で2.4L、オイル処理ボックスの容量は4.5Lなので、オイル交換2回分は大丈夫そう。

DSCF2888

東日製作所のトルクレンチを使用して、規定の締付トルク値35N•mでドレンプラグを締めました。エクステンションバーは不要。

DSCF2894

使用したエンジンオイルはCOSTCOで買ったChevron Supreme SAE 5W-30。1本で946mLなので、フィルターを交換しない場合、およそ2.5本必要です。新車時に使われていたオイルと比べて粘度が高くなるので、燃費は少々悪化すると思われます。

DSCF2899

フィルターを交換しない場合の規定量2.4Lを入れると、レベルゲージはこんな感じになりました。

作業の難易度:5段階で2

総走行距離:1,613km

Apr 042014


およそ11ヶ月ぶりにMazda RX-8のエンジンオイルとオイルフィルターを交換しました。前輪のみ馬に載せましたが、今回は馬をサイドシルに架けています。

リジッドラックに元から付いていた薄いゴムが前回の作業で裂けたので、AP 3-Tonリジッドラック専用の溝付きゴムを入手しました。これならサイドシルに馬を架けても大丈夫。

オイルパンのドレンプラグは19mmのコンビネーションレンチで取り外します。エンジンオイルフィルターはエンジンルームの奥まった所にあるので、カップ式のKTCフィルターレンチ + ボールジョイント + Snap-on FXK4 100mmのエクステンションバー + AP 3/8DR T型ハンドルの組み合わせを使って緩めました。

廃油はAPオイルパンスクエア6Lネット付きで回収しました。サイズはW367 x D367 x H130mmと大きく、これなら廃油を床にこぼすことなく回収できます。

ドレンプラグの締め付けはSnap-on 19mmの標準ソケットと東日製作所モータースポーツ用プリセット型トルクレンチMTQL70Nの組み合わせで、締付トルク値は35.0 N•mにセット。

filterwrench

整備マニュアルによるとオイルパンのドレンプラグ締付トルク値は29.4〜39.2 N•m。オイルフィルターの締付トルク値(N•m)に関しては特に規定がないようであり、手で回して締め付ける時の程度がフィルターのメーカーにより、異なるようです。Tokyo Rokiのフィルターの場合は、オイルフィルター取付面にOリングが接触してから1回転、Densoのフィルターの場合は、Oリング接触後、3/4回転、さらに手で締めるのが正しい取り付け方のようです。

エンジンオイルは今回も前回と同じREPSOL ELITE Brio 5W30を使用しました。オイルフィルターはAPブランドの廉価品。

作業の難易度:5段階で3

総走行距離:40,314 km

Mar 272014


Mazdaディーラーのお勧めに従い、点火プラグを新品に交換しました。使い古したNGK純正プラグから新しいNGK純正相当プラグ(RE7C-L2本とRE9B-T2本)への交換になります。新品プラグはパッケージと品番が米国仕様になっているだけで、製品自体は同じものと思われます。

今回は英文整備マニュアルを入手したので、マニュアル記載の正しい手順を参考にしながらスパークプラグの交換を行いました。整備士用マニュアル記載の手順とは下記の通り。

  1. エンジンカバーを取り外す。(すでに取り外してありました。)
  2. バッテリーカバーを取り外す。
  3. バッテリーのマイナス側端子の接続を切る。(普段、これはやっていません。)
  4. プラグケーブルのスパークプラグ側端子を取り外す。
  5. プラグレンチを用いてスパークプラグを取り外す。
    注意:白の塗料で印したスパークプラグをリーディング側に取り付け、青の塗料で印したスパークプラグをトレーリング側に取り付ける。
    注記:一部のスパークプラグは車両下方から作業した方が取り外しやすい。
  6. 取付時は取り外した時の逆の順。
    締付トルク値は12.8〜17.7 N•m

Mazda RX-8 Battery

上記手順は整備士用の手順であり、サンデーメカニックである私にはもっと詳しい手順が必要です。

  1. エンジンフードを開けてエンジンカバーを取り外す。
  2. バッテリーカバーを取り外す。
  3. バッテリーのマイナス側端子の接続を切る。
  4. ジャッキアップして左前輪を取り外す。
  5. 左前輪タイヤハウジング内にあるゴム製ガードの片方を外す。
  6. トレーリング側プラグケーブル2本を手前に引き抜くようにして外す。
  7. 21mmのマグネット式点火プラグ専用ソケット+ユニバーサルジョイント+全長250mmのエクステンションバー+全長265mmのT型ハンドルを用いてトレーリング側の古いスパークプラグ2本を取り外す。
  8. 21mmのマグネット式点火プラグ専用ソケット+ユニバーサルジョイント+全長250mmのエクステンションバー+プリセット型トルクレンチを用いてトレーリング側の新しいスパークプラグ2本を規定の締付トルク値(12.8〜17.7 N•m)で締め付ける。
  9. トレーリング側プラグケーブルを元に戻す。
  10. リーディング側プラグケーブル2本を手前に引き抜くようにして外す。
  11. 21mmのマグネット式点火プラグ専用ソケット+ユニバーサルジョイント+全長250mmのエクステンションバー+全長265mmのT型ハンドルを用いてリーディング側の古いスパークプラグ2本を取り外す。
  12. 21mmのマグネット式点火プラグ専用ソケット+ユニバーサルジョイント+全長250mmのエクステンションバー+プリセット型トルクレンチを用いてリーディング側の新しいスパークプラグ2本を規定の締付トルク値(12.8〜17.7 N•m)で締め付ける。
  13. リーディング側プラグケーブルを元に戻す。
  14. 左前輪タイヤハウジング内にあるゴム製ガードを元に戻す。
  15. 取り外した左前輪を元に戻す。
  16. バッテリーのマイナス側端子を接続する。
  17. バッテリーカバーとエンジンカバーを元に戻す。
  18. DSCが適切に作動するように、ステアリング・アングル・センサー初期化の手順を実行する。

ステアリング・アングル・センサー初期化の手順は以下の通り。

  1. マイナス側バッテリーケーブルを接続する。
  2. イグニションスイッチをONにする。
  3. DSC表示が点灯し、DSC OFFが点滅するのを確認する。
  4. ステアリングホイールを右にロックするまで回し、その後、左にロックするまで回す。
  5. DSC OFFの表示が消えるのを確認する。
  6. イグニションスイッチをOFFにする。
  7. イグニションスイッチを再度、ONにしてDSC表示が消えるのを確認する。

Mazda RX-8 Replacing Spark Plugs

スパークプラグを取り外す時に使用したハンドツール。左から21mmのマグネット式点火プラグ専用ソケット+ユニバーサルジョイント(TONE BJ30)+150mmのエクステンションバー(Koken 3763-150)+100mmのエクステンションバー(Snap-on FXK4)+全長265mmのT型ハンドル。

Mazda RX-8 Replacing Spark Plugs

スパークプラグを取り付ける時に使用したハンドツール。左から21mmのマグネット式点火プラグ専用ソケット+150mmのエクステンションバー(Koken 3763-150)+100mmのエクステンションバー(Snap-on FXK4)+東日製作所モータースポーツ用プリセット型トルクレンチ。

Mazda RX-8 Replacing Spark Plugs

締付トルク値は規定内の15.5N•mで締め付けました。かなり、緩めです。

1月2日からおよそ3ヶ月が経過し、漸く溶損した触媒とO2センサー、点火プラグの新品交換作業が完了しました。点火プラグの交換後、エンジン始動は一発、エンジン不調が発覚した時の前の状態と言うより、数年前の快調な状態に戻ったような感じがします。

プラグを新調してからの新しい触媒の印象はどうかと言うと、音が静かになったような気がします。新車の頃の音に近いかもしれません。壊れた純正触媒と比較するのも適切ではありませんが、カラカラ音がなくなり、マフラーからボッ、ボッ、ボッの音もなくなりました。5,000 rpmを超える高回転はまだ試していませんが、外からのエンジン排気音がより静かになった分、車内に置いてあるもの(iPad用のホルダーなど)が干渉する音や、タイヤの音が目立つようになりました。

改めてエンジン不調の原因を考えてみると、Mazdaディーラーの担当整備士が言われていた通り、根本的な原因は車外品のレーシングプラグとその使い方にあったようです。濡れたプラグの失火を起因として、未燃焼の混合気が触媒内部で燃えていたということになります。車両火災には至らなかったものの燃えては行けないところで燃えていたわけですから、危険な状態にあったはずです。事実、エンジンルームから白煙が上がっていたわけで、火災の一歩手前だったかもしれません。

作業の難易度:5段階で3

Mar 222014


HKS Metal Catalyzer Kit for Mazda RX-8 LA-SE3P

溶損したMazda RX-8の純正触媒を取り外してからおよそ1ヶ月が経過し、車外品の新しい触媒と取り付け部品を漸く入手して、触媒の取付作業をDIYで行いました。作業手順は試行錯誤しながら実施したので、記憶が曖昧な部分があり、実際の手順や整備士が行う正しい手順とは異なる可能性があります。

HKS Metal Catalyzer Kit for Mazda RX-8 LA-SE3P

マフラー側フランジの取付作業から開始しました。車は1ヶ月前から4頭の馬(リジッドラック)に載せたままの状態であり、バッテリーのマイナス側端子は2ヶ月以上前に外してあります。HKSメタルキャタライザーキットに付属する球面ガスケットを装着して、マフラー側フランジに2本のスタッドボルトとスプリング、ナット左右で各2個を仮締めしました。前方の触媒本体は小さな脚立の上に載せてあります。

HKS Metal Catalyzer Kit for Mazda RX-8 LA-SE3P

次にラバーハンガーにパイプをぐいぐいと押し込みながら挿しました。

exhaust system

そして、車前方のエキマニ側に移動し、力づくで2枚のフランジを合わせようとしましたが、どうにもこうにもサイズ(触媒の長さ)が合わない。手順を二つ前、最初のステップ(マフラー側フランジの取付作業)に戻します。実はこの時、スプリングを2枚のフランジの間に入れていました。上の整備マニュアルの図を見ると、スプリングは中間パイプ④側に取り付けるようになっています。(溶損した純正触媒を取り外したのが1ヶ月も前のことであり、すっかり元の状態をうかつにも忘れていました。)

HKS Metal Catalyzer Kit for Mazda RX-8 LA-SE3P

マフラー側フランジのスプリングを正しい位置に戻すと、エキマニ側のフランジは無理な力を入れなくてもぴったり収まりました。2枚のフランジの間にはメタルキャタライザーキット付属の新しいリングガスケットを挟んであります。この部分はキットに付属するボルト3本とナット3個、プレーンワッシャー6個、スプリングワッシャー3個を使用します。本締め時の締付けトルク値は40±5 N•m。トルクレンチはエキマニ側のナットに使いました。

DSCF2980

右手に東日製作所のモータースポーツ用プリセット型トルクレンチ、左手にSnap-onのコンビネーションレンチを持ち、ナットを本締め。締付けトルク値は52±8 N•m。ナットの溝を破損させ、締めたり緩めたりの試行錯誤が続きました。作業中は気にはなりませんでしたが、就寝時に首が痛くなるほど無理な姿勢でした。暗くて細かな部分が見えず、遠近両用の眼鏡を外すと頭を対象物に近付けなければなりません。

HKS Metal Catalyzer Kit for Mazda RX-8 LA-SE3P

エキマニ側も規定のトルク値(40±5 N•m)で本締め。触媒本体の銘板が輝いています。ジャッキアップして車の下に潜らなければ見えないところに立派な銘板があるのは、メーカーの拘りが感じられます。

Mazda RX-8 Rear Heated Oxygen Sensor

BAHCOのモンキーレンチを使って、新しいO2センサーを取り付けました。規定の締付けトルク値は21±3 N•mですが、専用工具を持っていない私は手ルクレンチでそれほど力を入れずに締め付けました。純正触媒はO2センサーが下の方に取り付けてあり、プロテクターが必要でしたが、HKSメタルキャタライザーの場合はセンサー取り付け穴が上の方にあるので、路面と干渉する可能性が低いのか、プロテクター取り付け穴はありません。

HKS Metal Catalyzer Kit for Mazda RX-8 LA-SE3P

上の画像、左上方に緑の被覆が少し、見えています。これは何かと言いますと、ハーネス(コネクター)を固定する部分がO2センサーを取り外した時に破損したので、被覆付きのワイヤーで固定させているためです。Mazdaディーラー整備士の方に相談したところ、タイラップで結束しても問題ないでしょうとのことでした。

HKS Metal Catalyzer Kit for Mazda RX-8 LA-SE3P

最後に2枚の純正メンバーを整備マニュアル規定のトルク値(フロント:18.6~25.5 N•m、リア:17.6~26.4 N•m)で取り付けてDIY作業を終了しました。

触媒とO2センサーの取付作業が完了し、車を1ヶ月ぶりに馬から降ろして2ヶ月半ぶりにバッテリーを接続。エンジンがかかるかどうか不安でしたが、一発でエンジン始動。アイドリング時に5分ぐらい、マフラーから水蒸気らしい白っぽい煙が出ていましたがこれはいつものこと。近所を一回りした後、バイパスでエンジン回転数を5000近くまで回しましたが、特に異常はなく、排気音も正常な純正触媒の時と違いがわからないほどでした。アイドリングも安定していて排気系から異音は聞こえません。

最初、DSC OFFの表示が点灯したままでしたが、一旦、エンジンを切って、再び始動させると、警告表示は消えました。電気系統が自動的にリセットされたのでしょう。

後日、スパークプラグを新しいものと交換する予定です。現在、一時的に使い古した純正プラグが装着してあります。点火プラグを新品と交換すれば、新しい触媒の印象も変わると思います。

今回の一連の作業に要したMazdaディーラーでの技術料、部品と費用、私が使用した工具を下にまとめておきます。

  • エンジン不調診断 ¥3,150
  • RE圧縮圧力点検 ¥7,400
  • RX-8 LA-SE3P/13B-MSP前期用HKSメタルキャタライザー33005-AZ001 ¥84,000
  • B31R40584 スタッド、フランジ2個 ¥1,238
  • N3H318861B センサー、O2 ¥10,500
  • 999161000 ナット2個 ¥188
  • NGKイリジウムプラグRE9BT RX8 SE3P (RE9BT) 2個 ¥4,500
  • NGKイリジウムプラグRE7CL RX8 SE3P (RE7CL) 2個 ¥4,500
  • 2T超低床ガレージジャッキ
  • AP 3-Tonリジッドラック4脚
  • Snap-onコンビネーションレンチSOEXM17
  • Snap-onコンビネーションレンチSOEXM14
  • Snap-onコンビネーションレンチSOEXM12
  • 東日製作所モータースポーツ用プリセット型トルクレンチMTQL70N
  • BAHCO 9071C 8″モンキーレンチ
  • Snap-on FSM14(3/8″dr.14mmのソケット)
  • Snap-on FSM17(3/8″dr.17mmのソケット)
  • Snap-on FXK4 9.5sq.エクステンションバー
  • AP @3/8DRスピンナーハンドル245mm
  • AP @3/8 21mmプラグソケット
  • AP 3/8DR T型ハンドル
  • AP 3/8エクステンションバー10″
  • TONE BJ30 3/8″ボールジョイント
  • KURE CRC5-56
  • APスリップルブ

もし、触媒をMazda純正品を使い、すべての作業をディーラーで行えば、見積費用は¥195,689になります。屋根付きガレージと工具類があればという前提はありますが、エンジン不調診断とRE圧縮圧力点検以外をDIYで行うと、HKSの触媒込みで¥115,476で済みます。

作業の難易度:5段階で4

Part 4へと続く。

総走行距離:40,126 km

Apr 302012


DSCN4717

もうすぐ5年が経過するSubaru R1Rの点火プラグを初めて交換しました。以下、その手順を記録しておきます。先ず、プラグ交換作業の邪魔になるブローバイホースをエアクリーナー側で取り外しました。上の画像では素手で金具を緩めようとしていますが、実際は革手袋を着用して留め具を緩め、ホースをエアクリーナーから引き抜きました。

Subaru R1R

ダイレクトイグニションコイルを固定する12mmのナット4個を緩めて取り外しました。使用した工具はSnap-on製12mmのソケットとエクステンションバー、3/8″シールドラチェットF936。

Subaru R1R

Subaru R1を含む今の車にはプラグコードがダイレクトイグニションシステムに内蔵されています。

Subaru R1R

AP製T型ハンドルの先には16mmのAP製点火プラグ専用ソケットを装着しています。プラグは緩めるには大きな力が必要でした。

Subaru R1R

3本目以降はT型ハンドルではなく、より大きな力をかけることができるスピンナーハンドルを使用しました。

AP 3/8" Drive 16mm Spark Plug Socket

こちらがそのマグネット式点火プラグ専用ソケット。緩めたプラグを真っ直ぐ上に持ち上げると、プラグがくっ付いてきます。

R0014198

取り出した使用済みのNGKネジ径12mmのロングリーチプラグ。品番はLKR7AI、こちらもイリジウムプラグですが長寿命タイプではありません。まだ使えそうな感じがします。

DSCN4741

新しい長寿命タイプのプラグ(NGK IRIDIUM MAX LKR7BIX-P 1396)は、TOHNICHI製モータースポーツ用プリセット型トルクレンチを18N•mに設定して取り付けます。手ルクレンチの場合は、ガスケット新品時で1/2回転。

TOHNICHI MTQL70N

サンデーメカニックにとってはトルクレンチを使用した方が安心感があります。

Subaru R1R

ダイレクトイグニションコイルとブローバイホースを元に戻して作業完了。Mazda RX-8の点火プラグ交換作業と比べると、プラグへのアクセスが容易なのでずっと簡単でした。

総走行距離:29,750km

NGK [ 日本特殊陶業 ] イリシ゛ウムフ゜ラク゛[ IRIDIUM MAX ]LKR7BIX-P [ 4本セット ]ポンチカシメ型 [ STOCK NO. ] 1396



Dec 072011


停電復旧後にメインマシンであるiMac 27″ (Mid 2010) の電源が入らないという緊急事態が発生しましたが、気にせずにオイル交換の作業を続行。

Mazda RX-8 Replacing Engine Oil

最初は「手ルクレンチ」、次にSnap-onの19mmコンビネーションレンチ、最後に40.0N•mに設定したTOHNICHIのモータースポーツ用プリセット型トルクレンチを用いて、ドレンボルトを締め付けました。アルミ製ワッシャーは潰れていなかったので再利用。寝板は自作の木製のものではなく、より低い位置で作業ができるAP製プラスチッククリーパーを使用。

Mazda RX-8 Replacing Engine Oil

容量3Lのオイルジョッキにエンジンオイルを準備。Mazda RX-8初期型の場合、オイルフィルターと同時交換する際に必要なオイルは3.5L。オイルのみ交換するのであれば、3.2L。

メーカー推奨オイルは純正モーターオイルゴールデンSLであれば、API SL/IL SAC GF-3, SAE 0W-20か5W-30、10W-30ですが、今回のオイル交換で使用するエンジンオイルはSPEED HEART Formula Stoic 0W-30 SN GF-5。上の画像、赤が強調されるように補正してありますが、実際はもっと赤い。エステル基油の100%化学合成油はこんなに赤いのか?

Winter時(低温側)粘度指数はゼロなので、低温時の流動性が高く、エンジン始動時に抵抗が少なくなり、エンジンの始動性が改善されるそうです。また、燃費の向上にも貢献するとか。粘度指数0W-30を使用するのは私にとって初めての体験です。

Mazda RX-8 Replacing Engine Oil Filter

オイルに触れてみると粘度が低いことがわかります。オイルフィルターは純正ではなく、¥450のAP製(C-901)を使用します。いつも、JimnyでC-932を使用しているので安くても性能上、問題はないと思います。

Mazda RX-8 Replacing Engine Oil Filter

オイルフィルターは回らなくなるまで手で回し、カップ型フィルターレンチを用いてもう一回転させようとしたところ、回りません。

Mazda RX-8 Replacing Engine Oil Filter

フィルターレンチでは半回転にとどめておきました。

Mazda RX-8 Replacing Engine Oil

いよいよ最後の作業工程に入ります。RX-8のエンジンオイル注入口はエンジンルーム後方のほぼ中央にあり、フロントからアクセスできないので左右のフェンダー部分からのアクセスになります。

Mazda RX-8 Replacing Engine Oil

AP製2イン1オイルファンネル、セールで¥150でした。異物の混入を防ぐメッシュまで付いています。

Mazda RX-8 Replacing Engine Oil

3Lのオイルを一気に流し込めば、オイルゲージでオイルレベルを確認しながら、残りの0.5Lは少しずつ注入。規定の3.5Lをすべて注入した時点でオイルレベルはこの程度。車体を水平にしなくても古いエンジンオイルはほぼすべて抜けていたことになります。

Mazda RX-8 Replacing Engine Oil

ジャッキアップして馬を外した後、エンジンカバーを元に戻して作業終了。SPEED HEART Formula Stoic 0W-30の驚くべき印象については後日、レポートします。iMac 27″は無事、復旧しました。

総走行距離:30,391km
Oct 122011


TOHNICHI MTQL70N

オートバイや自動車のトルク管理に適した東日製作所モータースポーツ用プリセット型トルクレンチMTQL70Nを使って本日、行った作業は、Suzuki Jimny JB23Wのエンジンオイルとオイルフィルターの交換。前回交換時(2011年4月1日)から走行した距離は4,977km。

TOHNICHI MTQL70N

頭部ラチェットは24枚刻み、予め設定したトルク値になれば、「カチン」という大きな音で知らせてくれます。差込角は3/8″。

TOHNICHI MTQL70N

グリッブ部は油が付着しても拭き取り易く、また滑りにくいローレット加工が施されてあります。トルク調整範囲は10~70 N-mとワイドレンジですからホイールの締め付け以外なら幅広い用途に対応します。といってもサンデーメカニックの私はエンジンオイル交換時にドレンボルトを締め付ける時以外は使いませんが。

総走行距離 47,246km

Apr 012011


前回交換時から走行距離が伸びているにも関わらず、この前のジムニー車検時にエンジンオイルとフィルターを交換しなかったので、いつものように自分で交換しました。今回はオイル交換の作業をしながら、たくさん写真撮影したので、エンジンオイルとフィルターの交換手順をまとめてみました。

Castrol GTX DC-TURBO 10W-30

先ずはエンジンオイルですが、ホームセンターで鉱物油のCastrol GTX DC-TURBO 10W-30(4L缶)を入手。ターボエンジン用オイルで最も安いものを選んでいます。フィルター同時交換時に必要なオイル量は3.0Lなので1.0L、余りますが、残ったオイルは次回交換時に使用します。写真、右側に写っているのは前回使用したオイルの残り。ホームセンターでは廃油を処理するための4.5Lポイパックも購入。

Astro Products Oil Filters C-932

次に向かったのが、サンデーメカニックに人気があるアストロプロダクツ滋賀店。安いエンジンオイル用フィルターを売っています。1個¥340と信じられない価格なので、2個まとめて買いました。フィルターがあまりに安いのでオイル交換時は毎回、フィルターを交換するようにしています。3,000円毎にスタンプを押してもらっていた紙のメンバーズカードが7月で終了するということで、新たにプラスチックのメンバーズカードを申し込みました。なかなか格好良いカードです。新しいカードはシルバーランクの場合、現金決済100円毎に1ポイント貯まるそうです。

R0012266

ジャッキアップしなくてもオイル交換の作業ができるジムニーですが、自作寝板の最低地上高が高いこともあり、アストロプロダクツのプラスチックラダーレールを利用しています。車高が低いスポーツカーもこれがあれば、標準的なフロアジャッキが使えます。

R0012272

ドレンプラグを17mmディープソケットを取り付けたKTC BS3E(9.5sq.スピンナーハンドル)を用いて緩め、廃油処理用ポイパックを真下に置いて、手でプラグを取り外します。廃油は一気に流れ出るので、エンジンが熱い時は火傷に注意。

R0012276

エンジンオイルフィルターも下から容易に手が届きます。前回も同じアストロプロダクツのフィルターを使っています。

R0012283

写真はSnap-on F936(3/8″シールドラチェット)にKTC AVSA-064(64mmのカップ型オイルフィルターレンチ)を取り付けたところ。実際に古いフィルター取り外しの作業を行う際は、エクステンションバーを間に入れた方が作業が容易になります。

R0012288

ドレンプラグ真下で廃油をほぼすべて受け止めれば、ポイパックの位置を少しずらして、今度はフィルター取り付け位置の下でフィルターから流れ落ちる廃油を受けれるようにします。フィルターレンチを用いて、フィルターを緩めてから、手で取り外します。走行距離6,600km近く分のポイパックに集めた廃油は、かなり汚れています。

R0012281

ドレンボルトのアルミ製ワッシャーは前回も再使用しましたが、今回も潰れていないので再使用します。

R0012268

ドレンプラグの締め付けトルクは規定値の35.0N·mに設定。写真のトルクレンチはTOHNICHI MTQL70N。(消耗品は安物使いですが、使用する工具にはモノマニアックな拘りがあります。)プロの整備士は勘を頼りに「テルクレンチ」でドレンプラグを締め付けると聞きますが、サンデーメカニックは正しい規定値で締め付けられるよう、トルクレンチを使用した方が良いと私は考えます。規定値で締め付ければドレンプラグのワッシャーを押し潰すことがないので、再利用できます。

R0012282

新しいフィルターはゴムの部分にエンジンオイルを指で塗っておきます。手でこれ以上回らないところまで締めれば、後はフィルターレンチで半回転ぐらいさせれば大丈夫。

R0012278

フィルター同時交換時のオイル容量は3L。廃油が完全に抜けていれば、一気に流し入れても問題はないでしょう。

R0012284

しかし、オイルの量が多過ぎると困ったことになるので、慎重な私は、0.5Lぐらい残したところで、オイルレベルゲージを何度も確認しながら少しずつオイルを入れるようにしています。新しいオイルは汚れていないので、レベルゲージが見辛いです。エンジンスタートして少しアイドリングさせれば、オイルに色が付くので見易くなります。

ジャッキアップしなくてもオイル交換ができるジムニーは、自分ですれば工賃は無料だし、何よりも作業が楽しいと思います。普段は見ない車の下側も自分の目で確かめれば防錆塗装が必要かどうかも自分で判断できます。今回、ジムニー伝統のラダーフレーム継ぎ目辺りに錆が少し進行しているのを確認しました。「直ちに車の健康状態に影響する」わけではなさそうですが、次回の車検までには防錆塗装を実施した方が良いと思いました。
